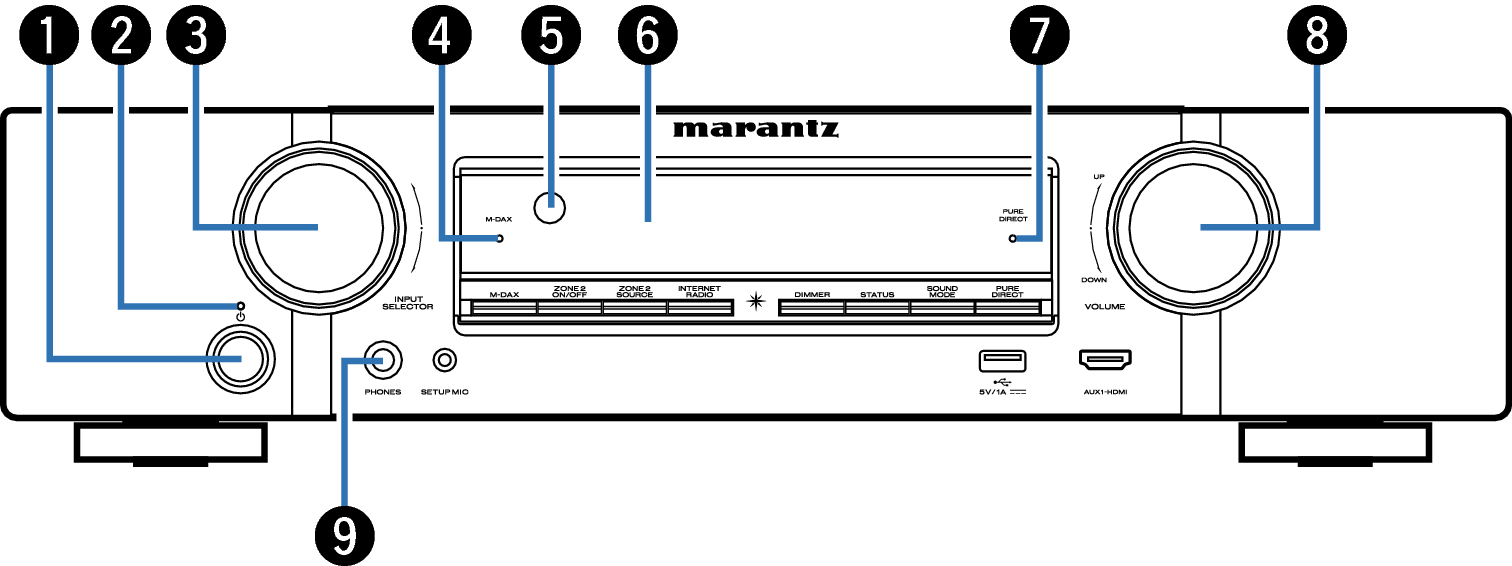

フロントパネル
電源ボタン （
）
メインゾーン（本機のある部屋）の電源をオン/オフ（スタンバイ）します。 こちら
電源表示
電源の状態によって、次のように点灯します。
消灯：電源オン時
赤色：通常のスタンバイ時
橙色：
“HDMIパススルー”の設定が“オン”のときこちら
“HDMIコントロール”の設定が“オン”のときこちら
“IPコントロール”の設定が“常時オン”のときこちら
入力ソース選択つまみ （INPUT SELECTOR）
入力ソースを選択します。 こちら
M-DAX表示
M-DAXモードのときに点灯します。こちら
リモコン受光部
リモコンからの信号を受信します。 こちら
ディスプレイ
各種情報を表示します。 こちら
ピュアダイレクト表示（PURE DIRECT）
サウンドモードが“Pure Direct”のときに点灯します。こちら
音量調節つまみ （VOLUME）
音量を調節します。 こちら
ヘッドホン端子 （PHONES）
ヘッドホンを接続します。
ヘッドホンのプラグを差し込むと、スピーカーおよびプリアウト端子から音が出なくなります。
ご注意
ヘッドホンをご使用になるときは、音量を上げすぎないようにご注意ください。
セットアップマイク端子 （SETUP MIC）
付属のセットアップマイクを接続します。 こちら
M-DAXモード切り替えボタン
M-DAXモードを切り替えます。こちら
ゾーン2用電源ボタン（ZONE2 ON/OFF）
ゾーン2（別の部屋）の電源をオン/オフします。こちら
ゾーン2用入力ソース選択ボタン（ZONE2 SOURCE）
ゾーン2の入力ソースを選択します。こちら
インターネットラジオボタン(INTERNET RADIO)
入力ソースを“Online Music”の“Internet Radio”に切り替えます。こちら
ディマーボタン（DIMMER）
ディスプレイの明るさを切り替えます。こちら
ステータスボタン（STATUS）
ボタンを押すたびにステータス情報を切り替えて、ディスプレイに表示します。こちら
サウンドモード切り替えボタン（SOUND MODE）
サウンドモードを切り替えます。こちら
ピュアダイレクトモードボタン（PURE DIRECT）
USB端子
USBストレージ（USBメモリーなど）やiPodに付属のUSBケーブルを接続します。 こちら
AUX1 – HDMI端子
HDMI出力対応のビデオカメラやゲーム機を接続します。 こちら
