Pannello posteriore

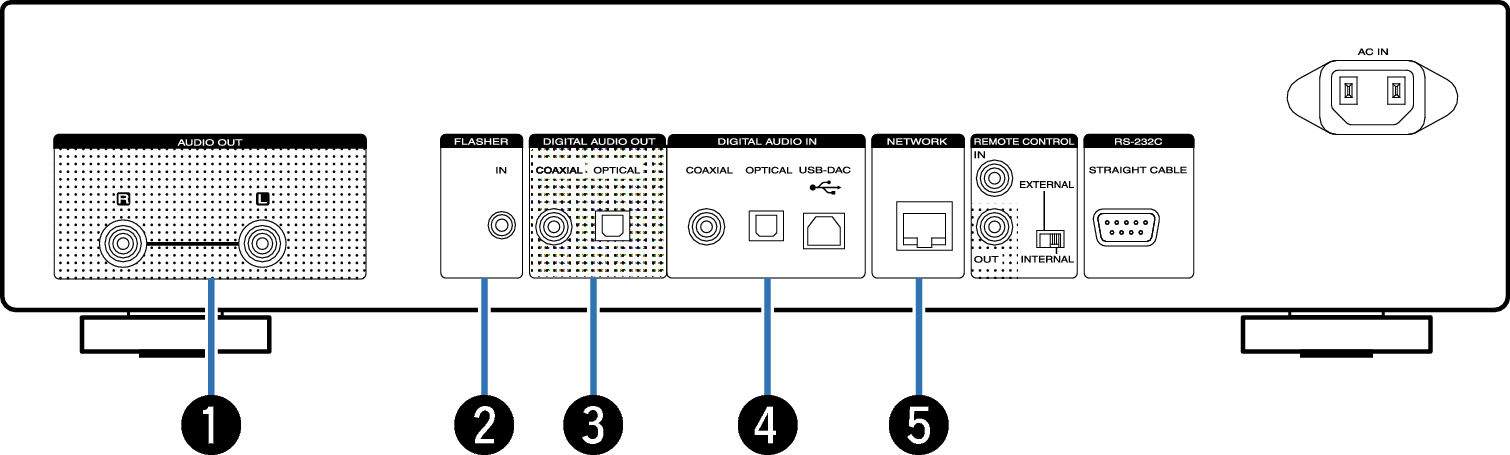

Connettori AUDIO OUT
Utilizzati per collegare dispositivi dotati di connettori di ingresso audio analogico o un amplificatore di potenza esterno. link
Jack FLASHER IN
Utilizzato per collegare una centralina di comando, ecc. link
Connettori DIGITAL AUDIO OUT
Utilizzati per collegare un ricevitore AV o un convertitore C/A dotato di connettori di ingresso digitali. link
Connettori DIGITAL AUDIO IN
Utilizzati per collegare un computer o dispositivi dotati di connettori di uscita audio digitale. link
Connettore NETWORK
Utilizzato per il collegamento ad un cavo LAN durante la connessione a una rete LAN cablata. link

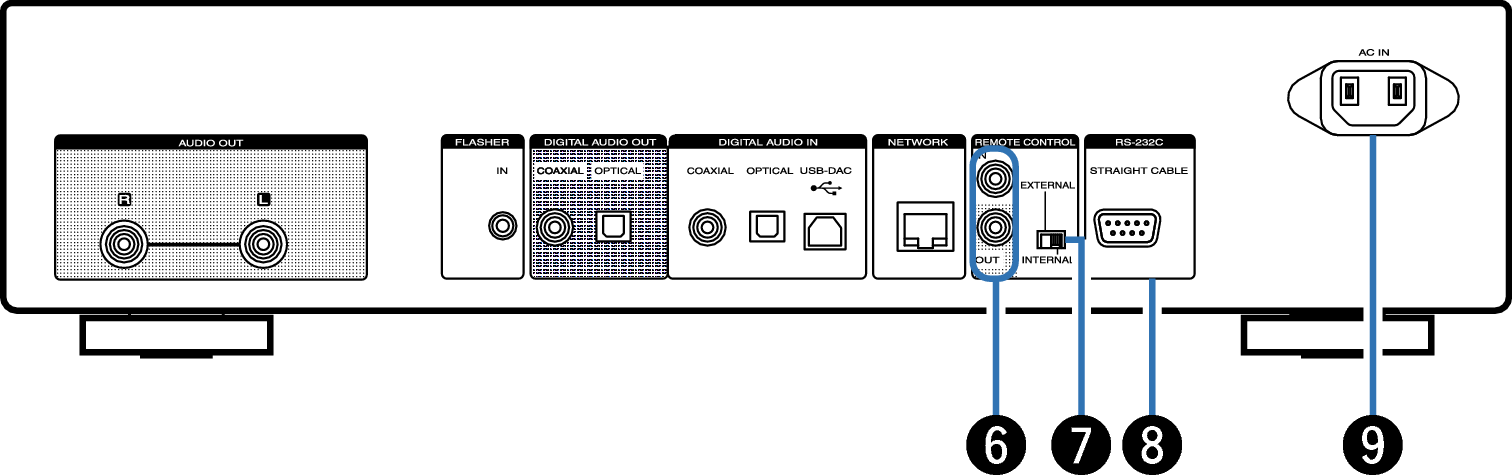

Connettori di ingresso/uscita del telecomando (REMOTE CONTROL IN/OUT)
Utilizzati per collegare un amplificatore Marantz compatibile con la funzione di controllo remoto. link
Interruttore EXTERNAL/INTERNAL
Impostare l’interruttore su “EXTERNAL” per azionare l’unità puntando il telecomando verso l’amplificatore collegato all’unità tramite il collegamento del telecomando.
link
Connettore RS-232C
Utilizzato per collegare dispositivi di controllo automatici domestici dotati di terminali RS-232C. link
Ingresso CA (AC IN)
Utilizzato per collegare il cavo di alimentazione. link
