Conexión de un preamplificador o amplificador de potencia

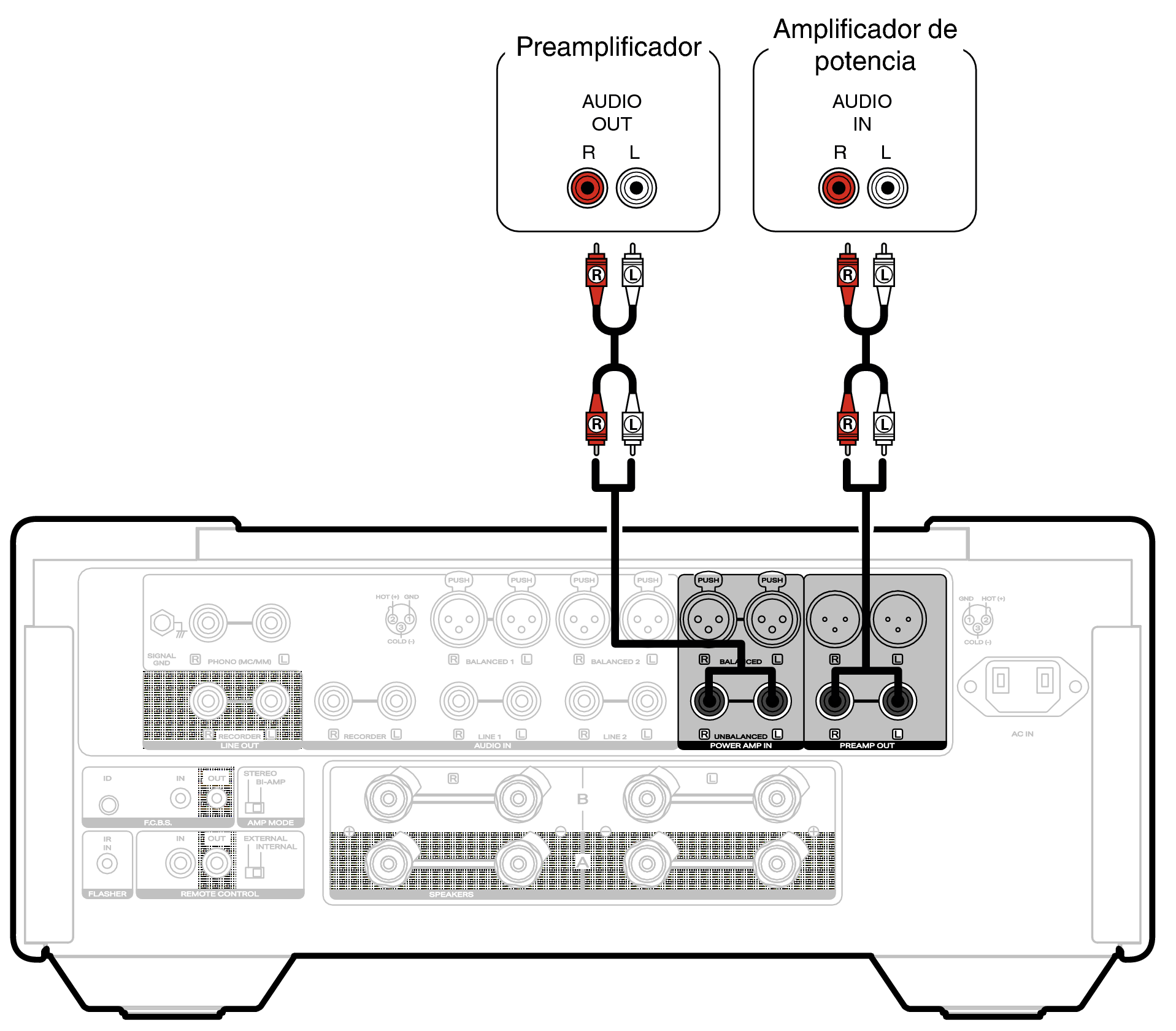

Conecte un amplificador de potencia a la unidad para utilizarlo como preamplificador, o conecte un preamplificador a la unidad para utilizarlo como amplificador de potencia.
Cuando conecte un preamplificador y utilice esta unidad como amplificador de potencia, cambie la fuente de entrada a “Power Amp Balanced” o “Power Amp Unbalanced”. enlace
Los conectores POWER AMP IN (UNBALANCED) están equipados con un enchufe de clavija de cortocircuito. Retire este enchufe para conectar un preamplificador. Guarde el enchufe de clavija de cortocircuito retirado en un lugar seguro para no perderlo.
NOTA
Nunca inserte la clavija cortocircuitadora en los conectores PREAMP OUT. Si lo hace, se pueden producir daños en la unidad.

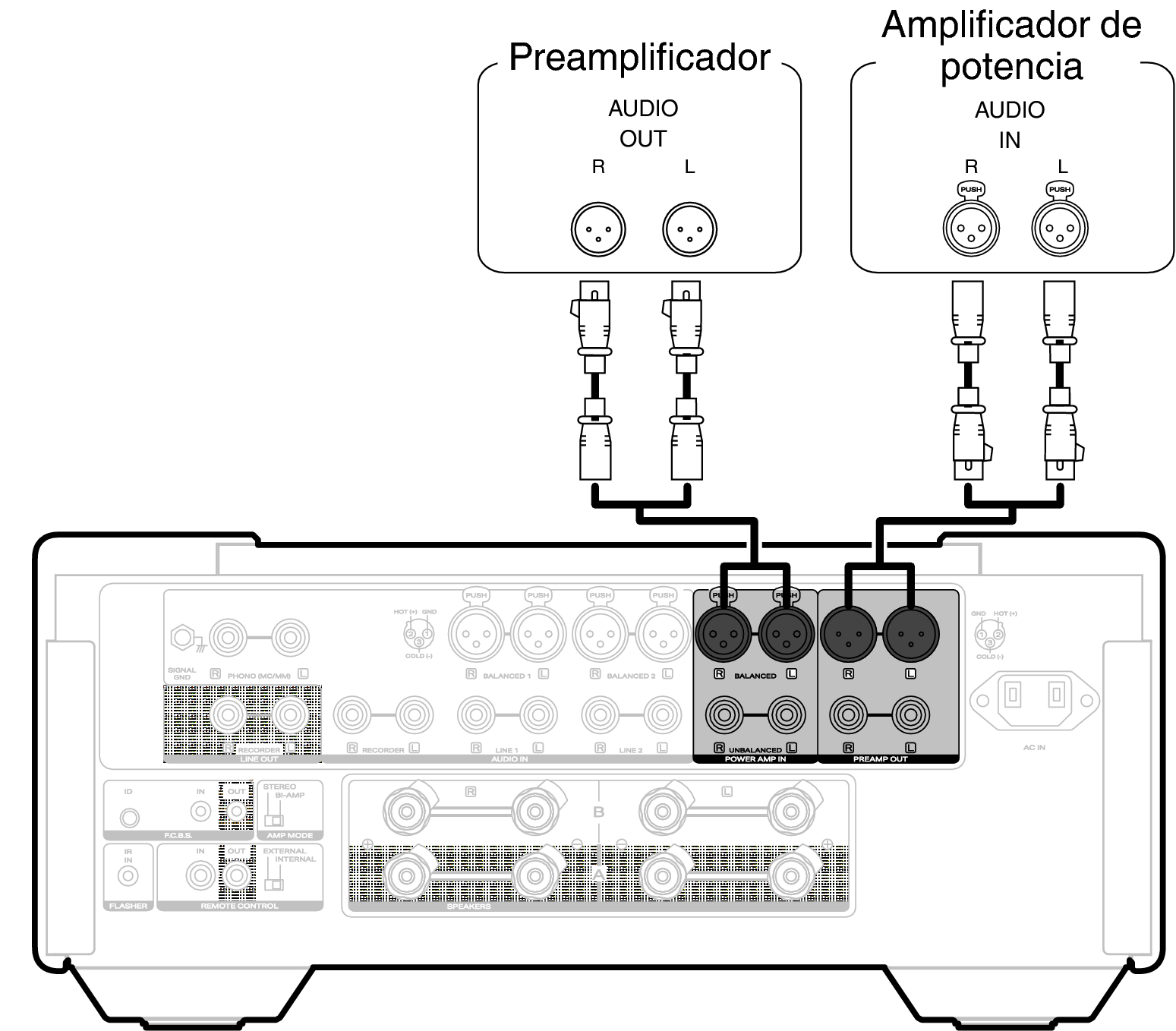

Acerca de los conectores equilibrados
Esta unidad incluye conectores tanto equilibrados como sin equilibrar. Los conectores equilibrados incluyen tres clavijas, lo que permite transmitir las señales de audio como una señal equilibrada, reduciendo así el efecto de ruido externo. También disponen de un mecanismo de bloqueo extraíble que reduce el movimiento en el área del conector, lo que convierte la conexión en altamente fiable.
La conexión equilibrada es una configuración equilibrada de todas las etapas.
Fases de los conectores equilibrados
El conector XLR está cableado internamente en uno de los dos sistemas siguientes. La unidad utiliza el sistema europeo.
Sistema europeo (
PIN=HOT/
PIN=COLD)
Sistema estadounidense ( PIN=COLD/ PIN=HOT)
Si un producto que emplea el sistema europeo se conecta con esta unidad a través de un cable equilibrado, es posible que se invierta la fase de la señal reproducida. Para corregir la inversión, enchufe el conector XLR de un lado invirtiendo PIN y PIN.
