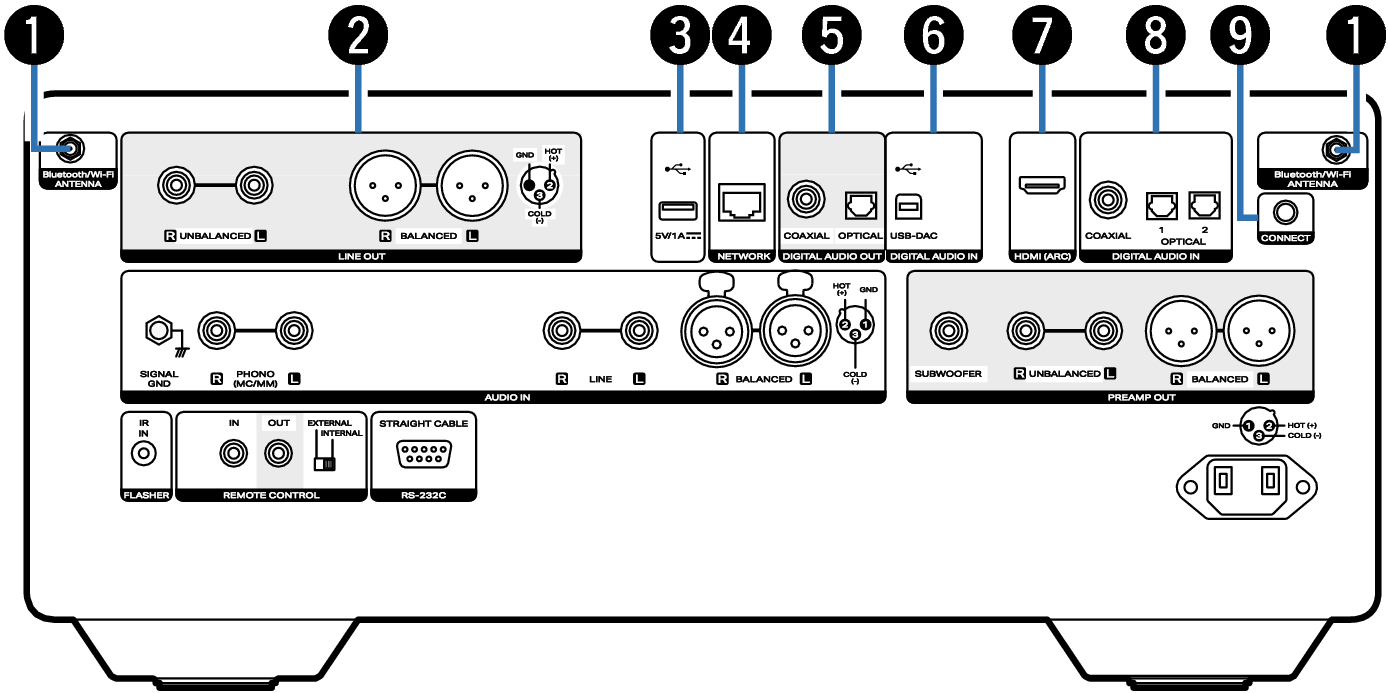

Panel trasero
Conectores para antena Bluetooth/LAN inalámbrica
Se utiliza para conectar las antenas externas para conexión Bluetooth/inalámbrica incluidas al conectar a una red a través de una LAN inalámbrica o al conectar a un dispositivo portátil a través de Bluetooth. enlace

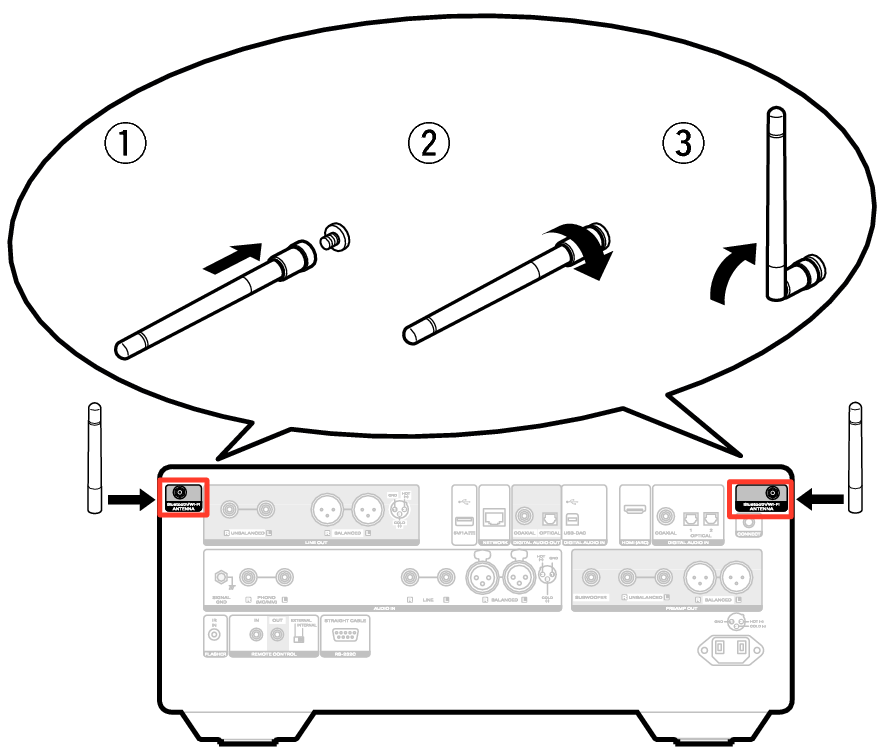

Coloque las antenas externas para conexión Bluetooth/inalámbrica de manera uniforme sobre el terminal de tornillo de la parte posterior.
Gire en sentido horario hasta que las antenas estén completamente conectadas.
Gire la antena hacia arriba para mejor recepción.
Conectores LINE OUT
Se utilizan para conectar dispositivos equipados con conectores de entradas de audio analógico. enlace
Puerto USB (
)
Se utiliza para conectar dispositivos de almacenamiento USB (como unidades flash USB).
enlace
Conector NETWORK
Se utiliza para conectar a un cable LAN cuando conecte a una red LAN con cable. enlace
Conectores DIGITAL AUDIO OUT
Sirve para conectar un amplificador o un convertidor D/A que disponga de un conector de entrada digital. enlace
Conectores DIGITAL AUDIO IN (USB-DAC)
Sirven para conectar un ordenador. enlace
Conector HDMI (HDMI (ARC))
Se utiliza para conectar un televisor compatible con la función ARC. enlace
Conectores DIGITAL AUDIO IN (COAXIAL/OPTICAL)
Se utiliza para conectar un televisor con un terminal digital óptico o coaxial. enlace
Se utilizan para conectar dispositivos equipados con conectores de salida de audio digital. enlace
Botón CONNECT
Se utiliza para configurar la conexión Wi-Fi. enlace

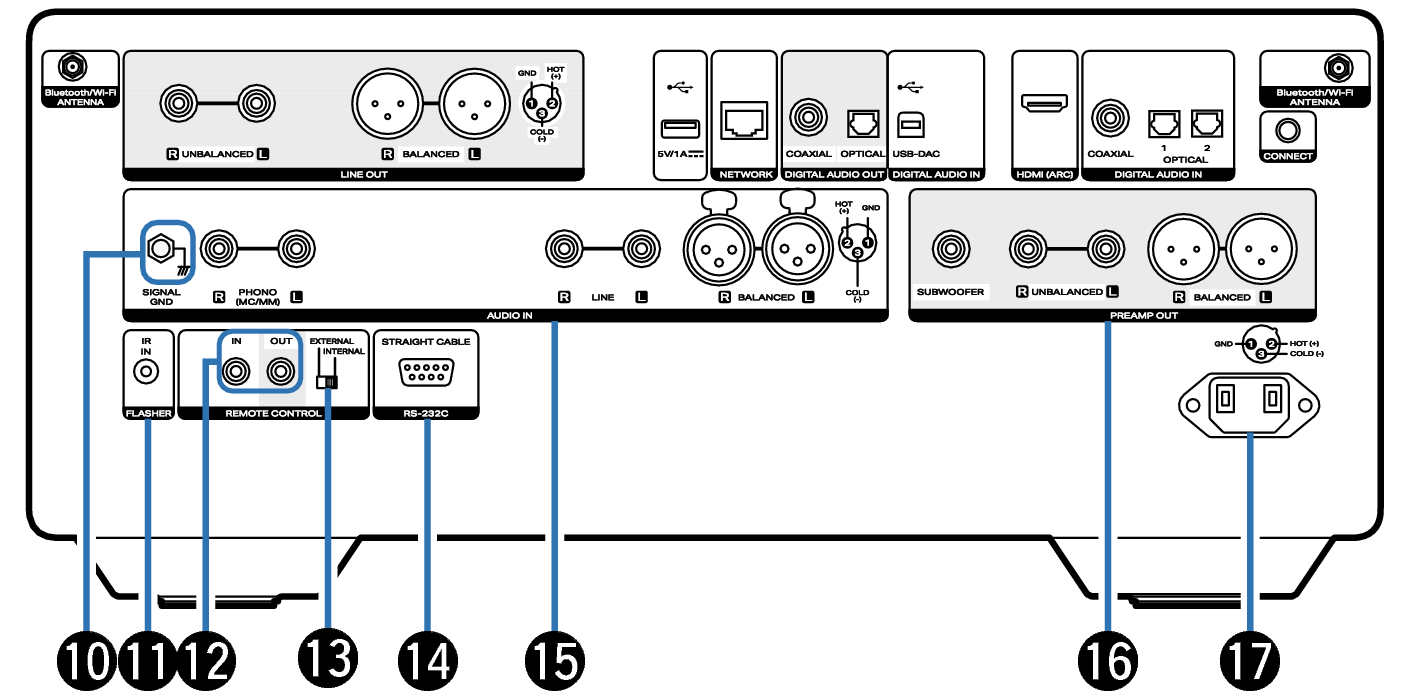

Terminal SIGNAL GND
Sirve para conectar un cable de conexión a tierra para el tocadiscos. enlace
Conector FLASHER IR IN
Se emplea para conectar una caja de control, etc. enlace
Conectores REMOTE CONTROL
Sirven para realizar la conexión con un dispositivo de audio Marantz compatible con la función de mando a distancia. enlace
Interruptor EXTERNAL/INTERNAL
Gire este interruptor a “INTERNAL”, esta unidad recibe la señal del control remoto y el dispositivo de audio Marantz conectado a esta unidad mediante la conexión del control remoto funciona recibiendo la señal del control remoto de esta unidad. enlace
Conector RS-232C
Se utiliza para conectar dispositivos controladores de automatización del hogar provistos de conectores RS-232C. Consulte el manual del propietario del controlador de automatización doméstico para obtener más información sobre el puerto serie de esta unidad.
Antes de hacerlo realice la operación descrita a continuación.
Conecte la alimentación de esta unidad.
Desconecte la alimentación de esta unidad desde el controlador externo.
Compruebe que esta unidad se encuentra en modo de espera.
Conectores de entrada de audio analógico (AUDIO IN)
Se utilizan para conectar dispositivos equipados con conectores de salida de audio analógico. enlace
Conectores PREAMP OUT
Se utilizan para añadir equipos como un amplificador de potencia o un subwoofer.
Cuando conecte un subwoofer, consulte también el manual de instrucciones del subwoofer.
Entrada de CA (AC IN)
Sirve para conectar el cable de alimentación. enlace
