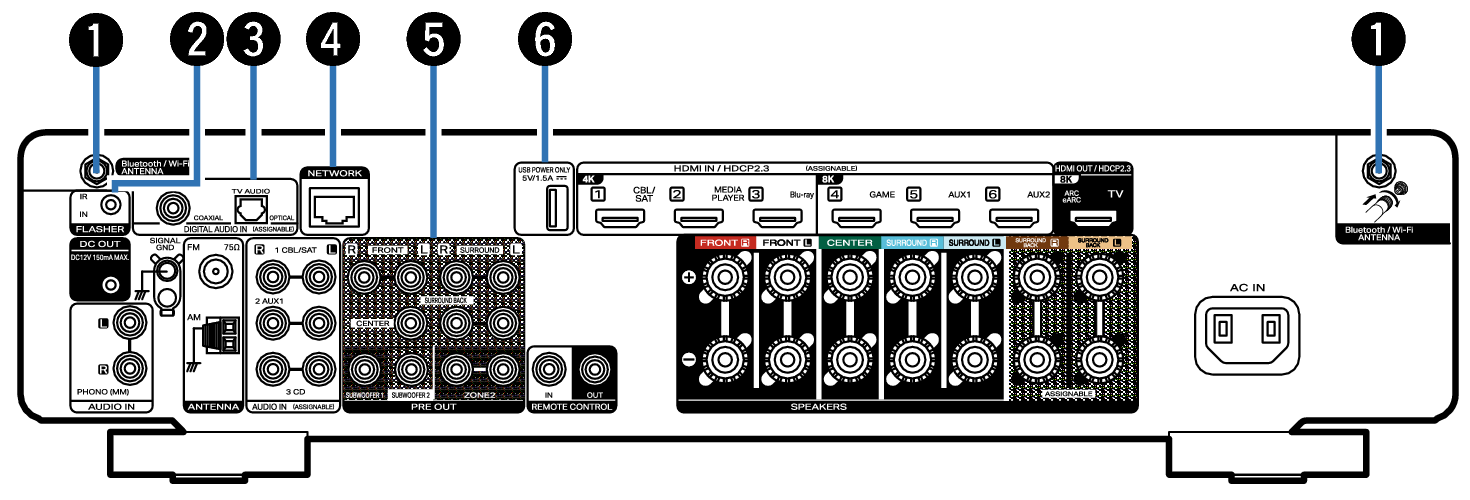

Panneau arrière
Connecteurs Bluetooth/d’antenne LAN
Utilisé pour connecter les antennes externes incluses pour une connexion Bluetooth/sans fil lors de la connexion à un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. lien

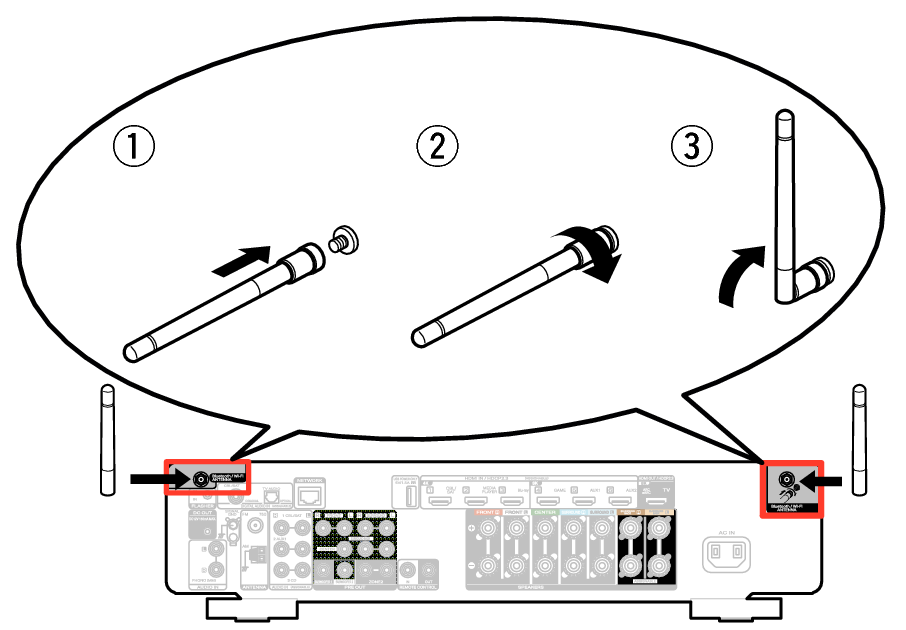

Placez les antennes externes pour une connexion Bluetooth/sans fil de façon uniforme sur la borne à vis de l’arrière.
Tournez dans le sens des aiguilles d’une montre jusqu’à ce que les antennes soient bien connectées.
Faites tourner l’antenne vers le haut pour une meilleure réception.
Prise FLASHER IN
Sert lors de l’utilisation d’un BOÎTIER de commande ou d’autres dispositifs de commande similaires pour contrôler cet appareil.
Bornes audio numériques (DIGITAL AUDIO)
Utilisées pour connecter des dispositifs équipés de bornes audio numérique.
Borne NETWORK
Sert à connecter un câble LAN lors de la connexion à un réseau LAN câblé. lien
Bornes PRE OUT
Sert à connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance pour ZONE2.
Port USB (POWER SUPPLY)
Peut être utilisé pour alimenter des lecteurs de médias en continu, etc.
Utilisez l’adaptateur secteur fourni avec l’appareil lorsqu’une alimentation de 5 V/1,5 A ou plus est requise.
Connectez-vous au port USB sur le panneau avant pour lire du contenu à partir d’un dispositif mémoire USB.

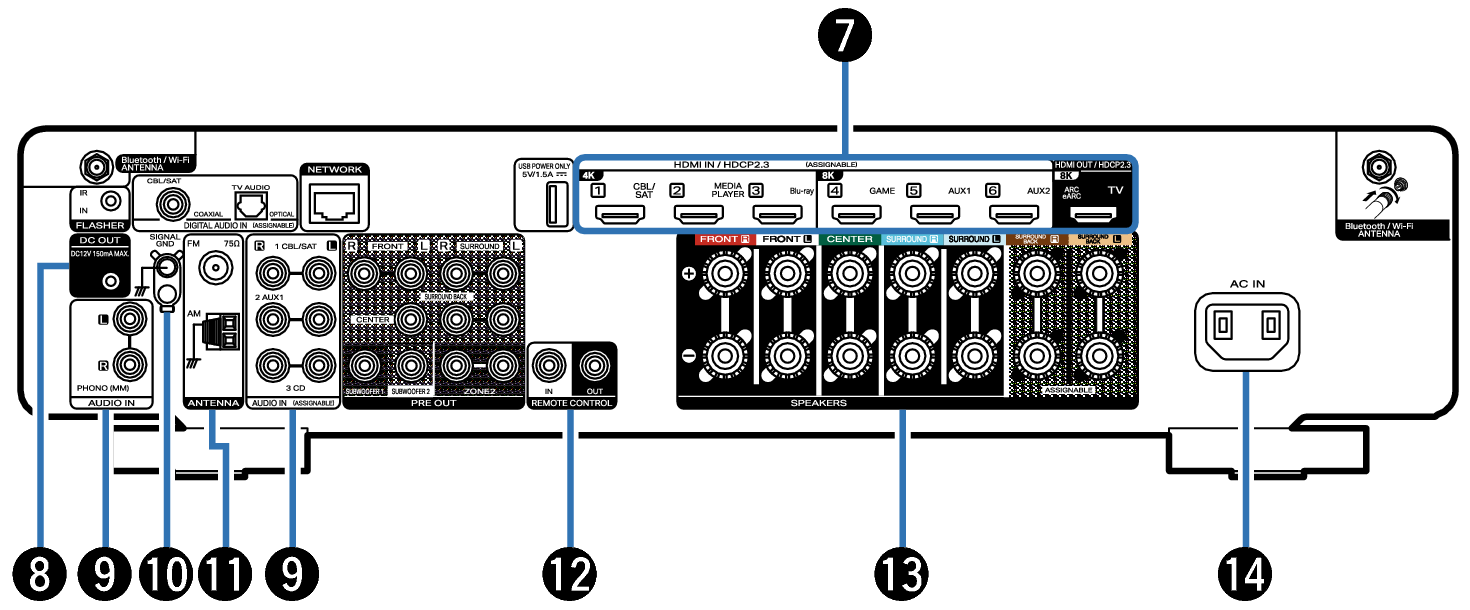

Bornes HDMI
Utilisées pour connecter des dispositifs équipés de bornes HDMI.
Prise DC OUT
Utilisé pour connecter un dispositif équipé de la fonction de déclenchement. lien
Bornes audio analogiques (AUDIO)
Utilisées pour connecter des dispositifs équipés de bornes audio analogique.
Borne SIGNAL GND
Sert à connecter un câble de mise à la terre à la platine. lien
Bornes d’antenne FM/AM (ANTENNA)
Utilisées pour connecter des antennes FM et antennes à boucle AM. lien
Prises REMOTE CONTROL
Utilisées pour connecter des récepteurs/transmetteurs infrarouges capables de commander cet appareil et les appareils externes depuis une autre pièce. lien
Bornes d’enceintes (SPEAKERS)
Utilisées pour connecter des enceintes. lien
Prise CA (AC IN)
Utilisée pour brancher le cordon d’alimentation. lien
REMARQUE
Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil.
