Anschluss von 7.1-Kanal-Lautsprechern

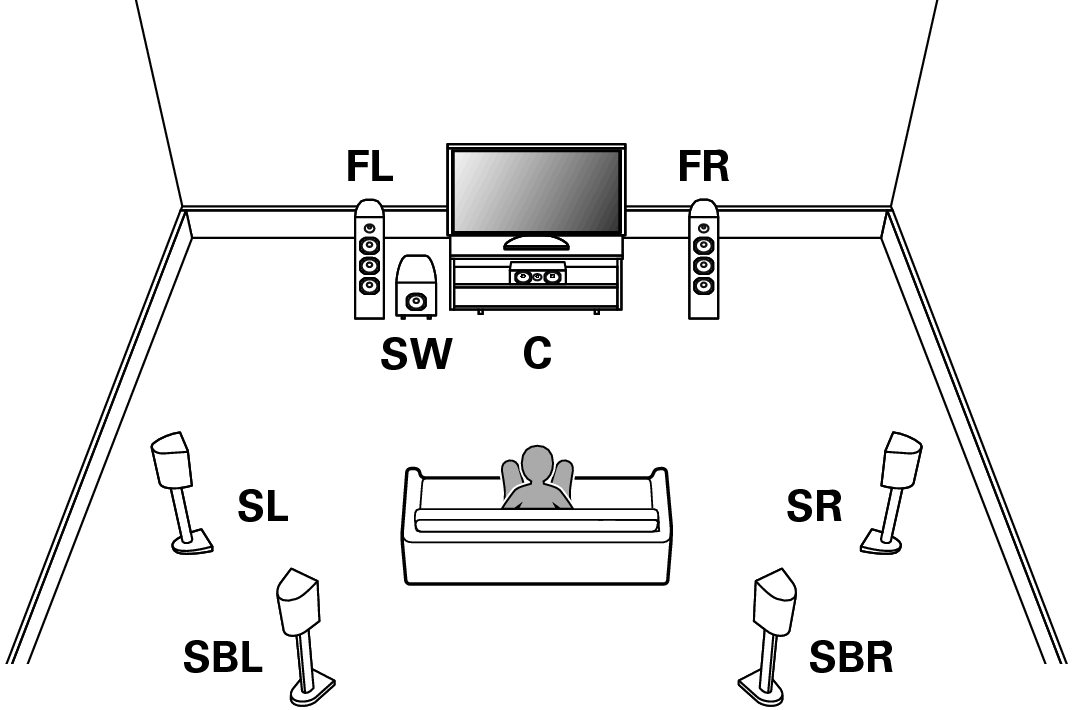

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern

Dieses 7.1-Kanal-Surround-System ist ein 7.1-Kanal-Basissystem.
(Hinzufügen von Surround-Back-Lautsprechern zum 5.1-Kanal-Basissystem)

Pict SP Layout 7.1_SB1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie im Folgenden.

Anschließen der Lautsprecher an die LautsprecheranschlüsseLink

Anschließen eines externen LeistungsverstärkersLink

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Surround Back: 2 Lautsprecher

Subwoofer: Ja

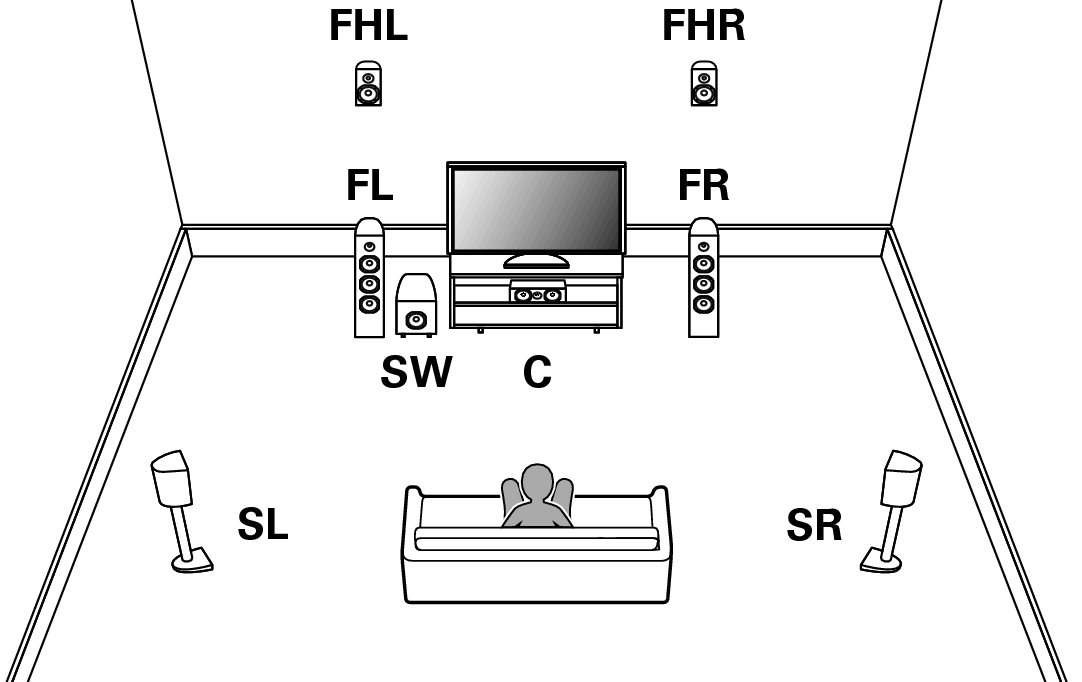

Beispielanordnung bei Verwendung von Height-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Fronthochtöner auf.

Pict SP Layout 7.1 FH1

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Height: Front Height

Subwoofer: Ja

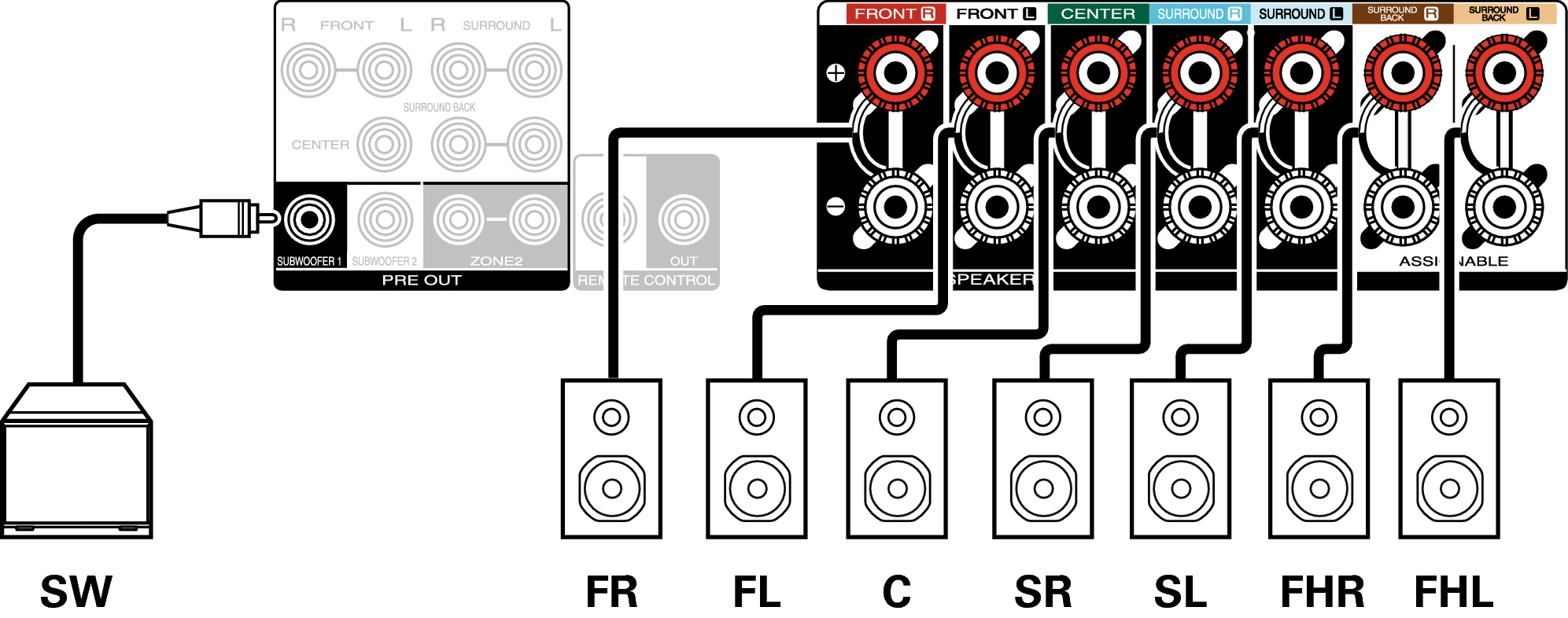

Conne SP 7.1 FH C70s

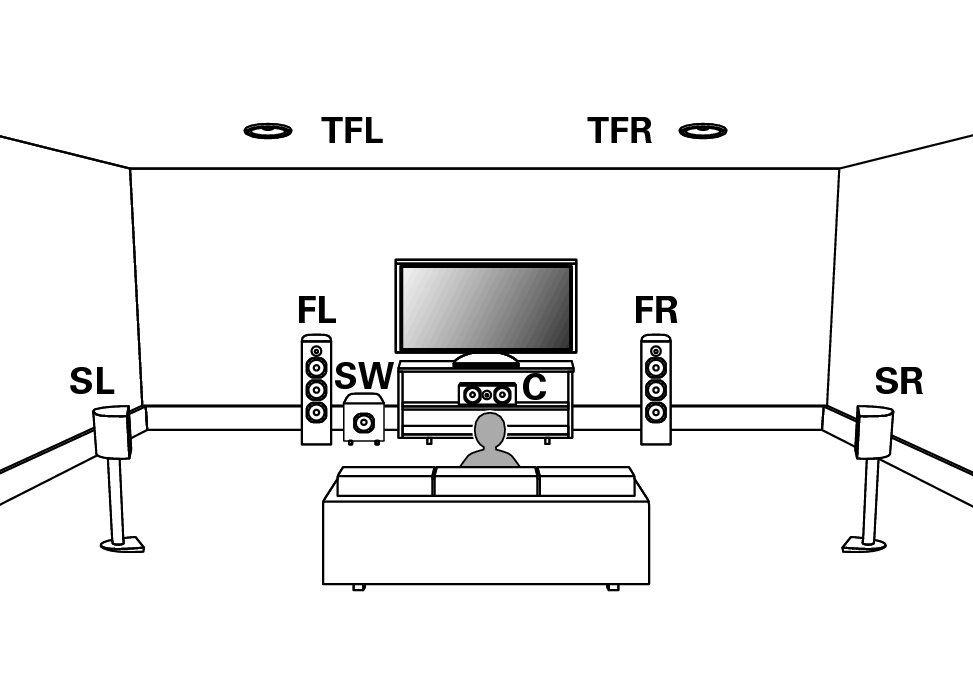

Beispielanordnung bei Verwendung von Top-Front-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Top-Front-Lautsprecher auf.

Pict SP Layout 7.1 TF

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Height: Top Front

Subwoofer: Ja

Conne SP 7.1 TF C70s

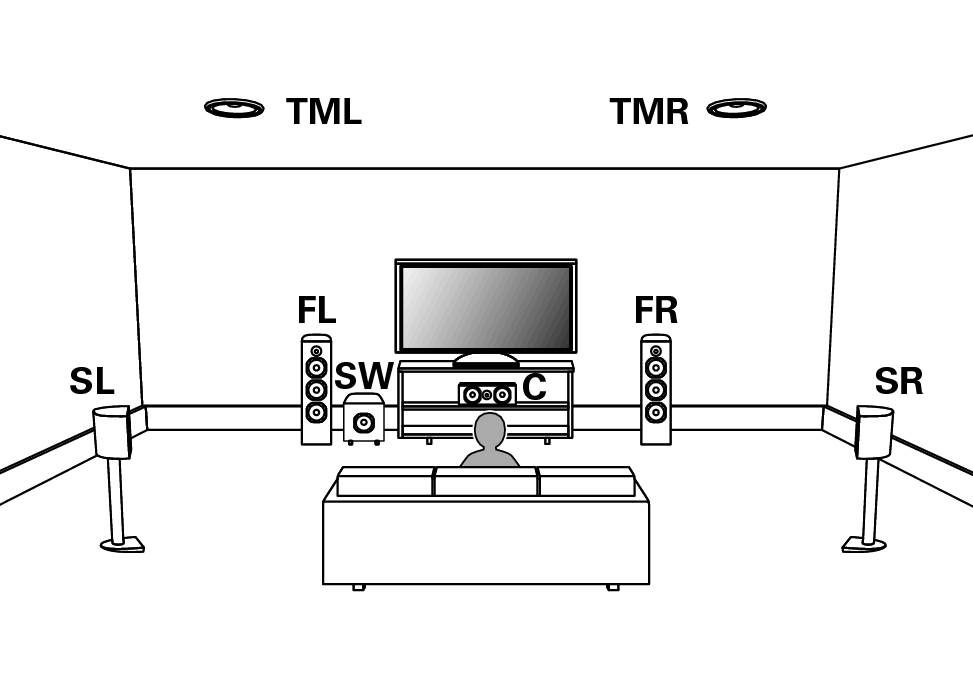

Beispielanordnung bei Verwendung von Top-Middle-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Top-Middle-Lautsprecher auf.

Pict SP Layout 7.1 TM

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Height: Top Middle

Subwoofer: Ja

Conne SP 7.1 TM C70s

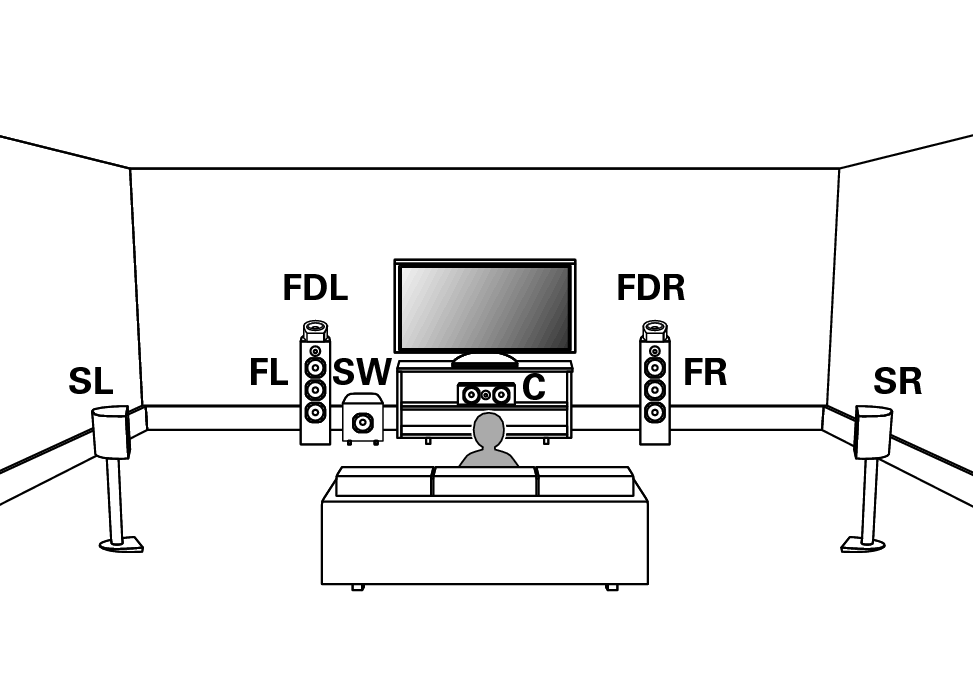

Beispielanordnung bei Verwendung von Dolby Atmos Enabled Front-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Front-Lautsprecher des Typs Dolby Atmos Enabled auf.

Pict SP Layout 7.1 FD

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Height: Front Dolby

Subwoofer: Ja

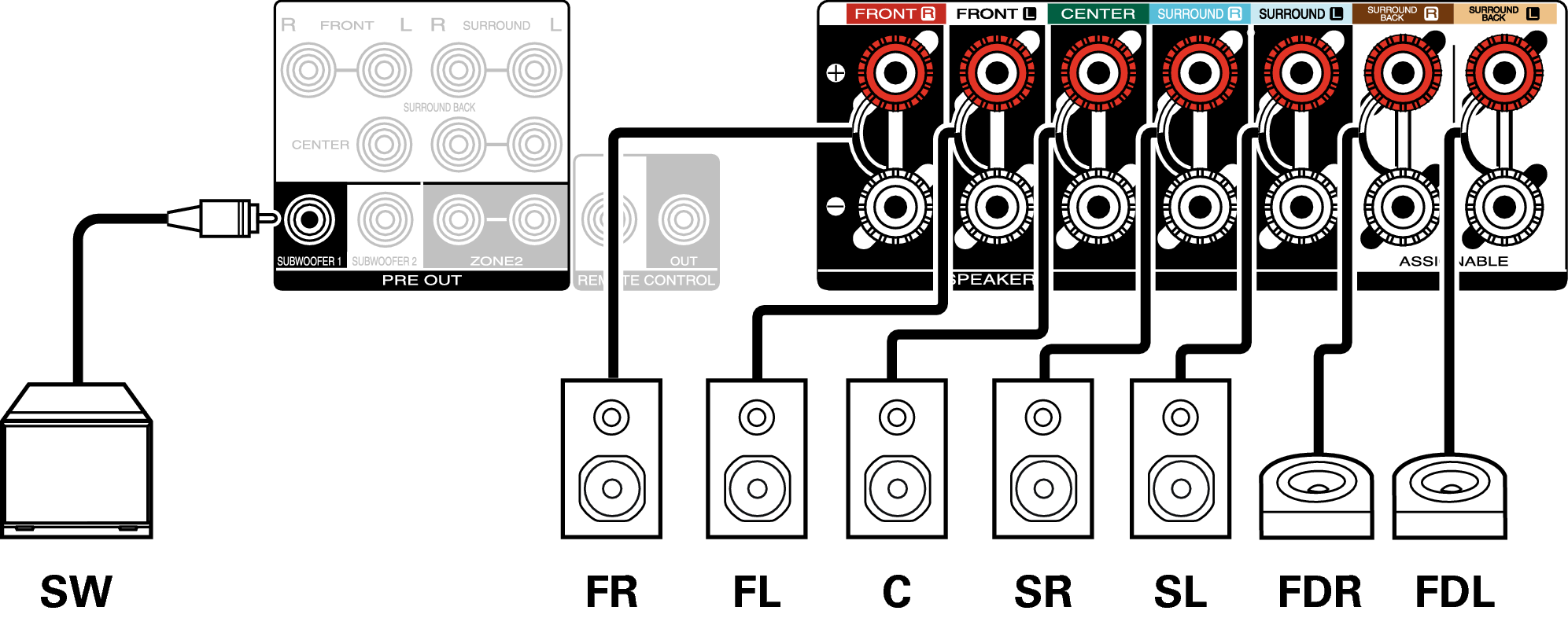

Conne SP 7.1 FD C70s

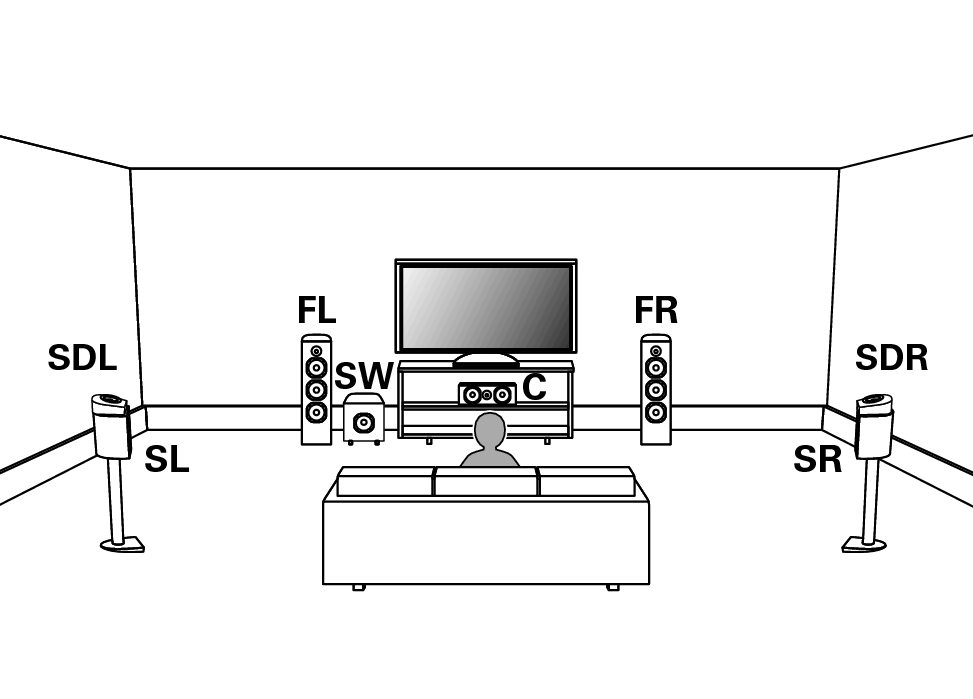

Beispielanordnung bei Verwendung von Dolby Atmos Enabled Surround-Lautsprechern

Dieses 7.1-Kanal-Surroundsystem entspricht im Wesentlichen dem grundlegenden 5.1-Kanal-System, weist jedoch zusätzlich Surround-Lautsprecher des Typs Dolby Atmos Enabled auf.

Pict SP Layout 7.1 SD

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Height: Surround Dolby

Subwoofer: Ja

Conne SP 7.1 SD C70s
