Anslut högtalarkablarna på ett sådant sätt att trådarna i anslutningskablarna inte sticker ut från anslutningarna. Skyddskretsen kan lösa ut om trådarna i högtalarkablarna rör vid bakpanelen eller om + och – sidorna rör vid varandra. (Skyddskretslänk)

Rör aldrig högtalaranslutningarna när nätsladden är ansluten. I detta fall finns risk för elektriska stötar. Om “Inställningsguide” (sidan 9 i den medföljande “Snabbstartsguiden”) är på ska instruktionerna på “Inställningsguide”-skärmen följas för att göra anslutningar. (När “Inställningsguide” körs finns det ingen strömförsörjning till högtalaranslutningarna.)

Använd högtalare med en impedans på 4 – 16 Ω/ohm.

När högtalare med olika impedans ansluts ska impedansen ställas in baserat på högtalaren med lägst impedans.

OBSERVERA

Gör följande inställningar om du använder en högtalare med impedans på 4 – 6 Ω/ohm.

Håll huvudenhetens ZONE2 SOURCE och STATUS nedtryckta samtidigt i minst 3 sekunder.

“Video Format < PAL>” visas på skärmen.

Tryck tre gånger på DIMMER på huvudenheten.

“Sp.Imp. <8ohms>” visas på skärmen.

Tryck på TUNER PRESET CH + eller TUNER PRESET CH - på huvudenheten för att välja impedans.


8ohms (Standard):	Väljs om alla de anslutna högtalarna har en impedans på 8 Ω/ohm eller högre.
6ohms:	Väljs om någon av de anslutna högtalarna har en impedans på 6 Ω/ohm.
4ohms:	Väljs om någon av de anslutna högtalarna har en impedans på 4 Ω/ohm.

Tryck på STATUS på huvudenheten för att slutföra inställningen.

Ansluta högtalarkablarna

Kontrollera noggrant vänster (V) och höger (H) kanal och polariteterna + (röd) och – (svart) på högtalarna innan du ansluter dem till enheten. Var noga med att ansluta kanaler och polariteter rätt.

Skala av ca 10 mm av isoleringen från högtalarkabelns ände och snurra sedan ihop ledningarna ordentligt eller gör en terminering.

Lossa högtalarkontakten genom att vrida den moturs.

Sätt i högtalarkabelns ledning i fästet på högtalarkontakten.

Dra fast högtalarkontakten genom att vrida den medurs.

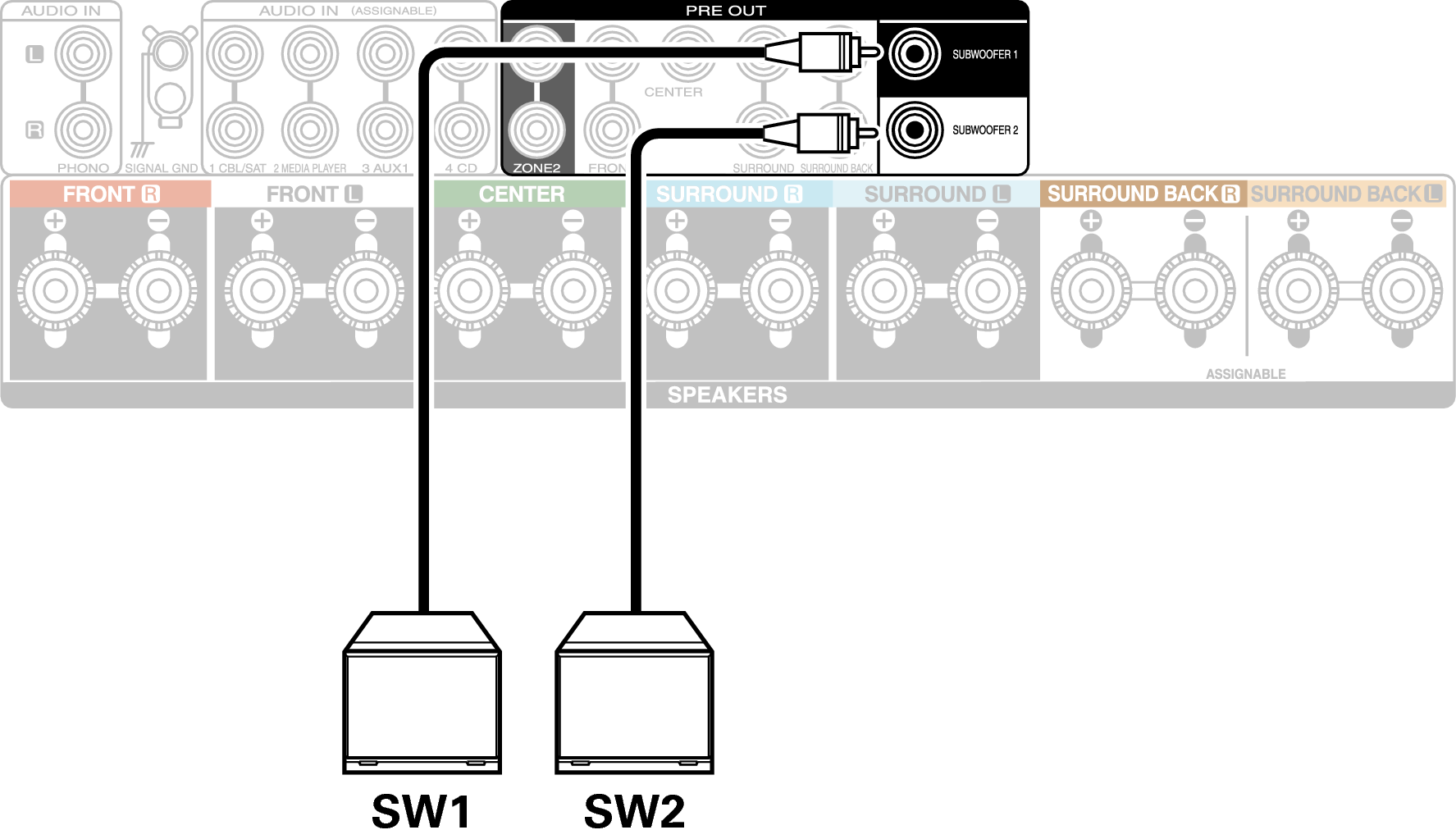

Ansluta Subwoofer

Använd en subwooferkabel när du ansluter subwoofern. Två subwoofers kan anslutas till denna enhet.

Samma signal skickas ut från respektive subwooferterminal.

Om kabeletiketter (medföljer) som används för identifiering av högtalarkanaler

Kanalinformationen för högtalaranslutningarna på bakpanelen har en färgkod för att kanalerna ska vara lätta att identifiera.

Fäst den kabeletikett som motsvarar högtalaren på dess högtalarkabel. Då underlättas anslutning av rätt kabel till högtalaranslutningarna på baksidan.

Högtalare	Färg
FRONT L	Vit
FRONT R	Röd
CENTER	Grön
SURROUND L	Ljusblå
SURROUND R	Blue
SURROUND BACK L	Beige
SURROUND BACK R	Brun
FRONT HEIGHT L	Beige
FRONT HEIGHT R	Brun
ZONE2 L	Beige
ZONE2 R	Brun
TOP FRONT L	Beige
TOP FRONT R	Brun
TOP MIDDLE L	Beige
TOP MIDDLE R	Brun
FRONT DOLBY L	Beige
FRONT DOLBY R	Brun
SURROUND DOLBY L	Beige
SURROUND DOLBY R	Brun
SUBWOOFER 1	Svart
SUBWOOFER 2	Svart

De medföljande kabeletiketterna inkluderar etiketter för högtalarkablar och HDMI-kablar. Fäst en kabeletikett på varje kabel som går till högtalarna och HDMI-enheter som ansluts, enligt bilden nedan. Detta gör det enkelt att identifiera och ansluta rätt kablar mellan komponenterna.

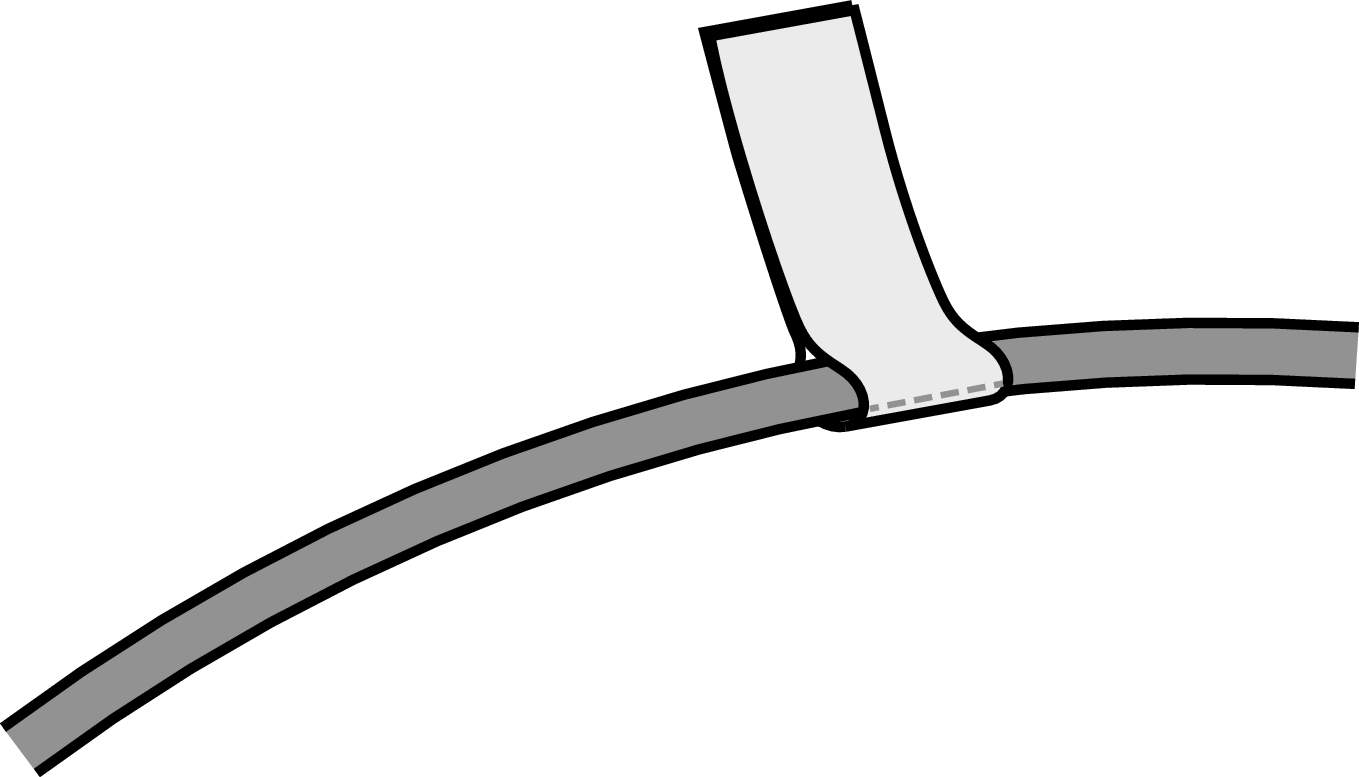

Bracket Open Hur du fäster kabeletiketterna Bracket Close
