Sterowanie urządzeniem za pomocą przeglądarki internetowej

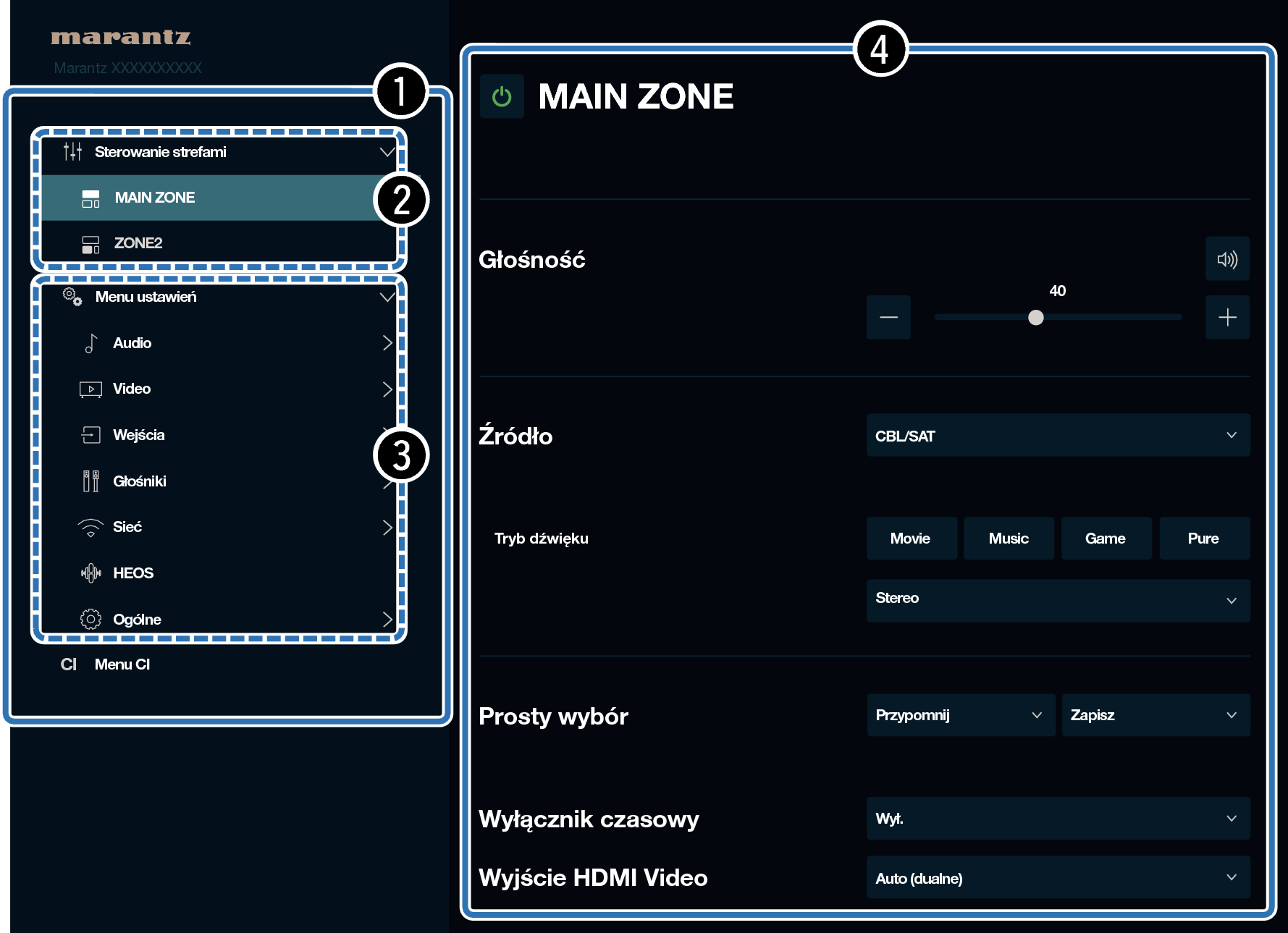

Sterowanie z sieci Web obsługuje następujące funkcje.

Menu Ustawienia

Włączanie/wyłączanie zasilania dla każdej strefy

Przełączanie źródła sygnału wejściowego dla MAIN ZONE

Sterowanie z sieci Web
Menu główne

Pict Web8 MzZ2

Funkcja Ustawienia Audyssey nie jest obsługiwana przez sterowanie z sieci Web. Chcąc wykonać pomiar, zrób to w ekranowym menu ustawień.

“Menu CI” zawiera ustawienia przeznaczone dla instalatorów i nie powinna być używana w żadnych innych przypadkach.

Parametr “Zarządzanie siecią” ustaw na “Zawsze wł.”. link

Za pomocą “Informacja” sprawdź adresu IP tego urządzenia. link

GUI NetworkInfo C60

Uruchom przeglądarkę internetową na komputerze lub tablecie.

Wprowadź w polu adresowym przeglądarki adres IP przypisany do amplitunera.

Przykładowo, jeżeli adresem IP przypisanym do amplitunera jest “192.168.100.19”, wprowadź “http://192.168.100.19”.

GUI Web4 S94

Po uruchomieniu sterowania z sieci Web w przeglądarce internetowej, zostanie wyświetlony komunikat o błędzie prywatności. Aby przejść do strony sterowania z sieci Web, wykonaj poniższe czynności.

Komunikat i zachowanie różnią się w zależności od posiadanej przeglądarki internetowej.

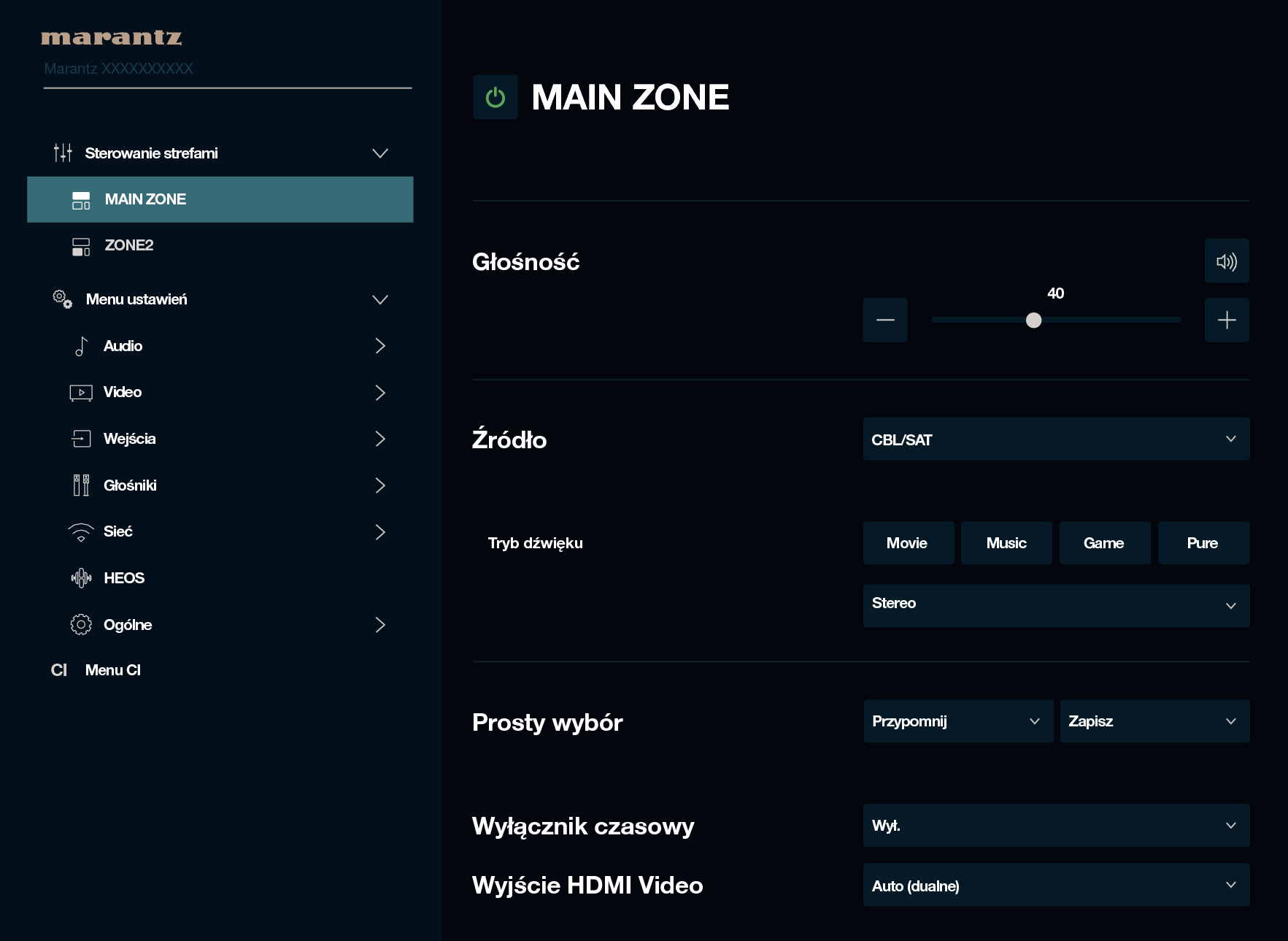

Gdy w przeglądarce internetowej wyświetlane jest menu główne, kliknij menu, którym zamierzasz się posłużyć.

Przykład (Chrome):

Kliknij “Zaawansowane” i “Przejdź do xxx.xxx.xxx.xxx (adres IP)”, aby wyświetlić stronę sterowania z sieci Web.

Pict Web6

BlueArrow

Pict Web7 MzZ2
