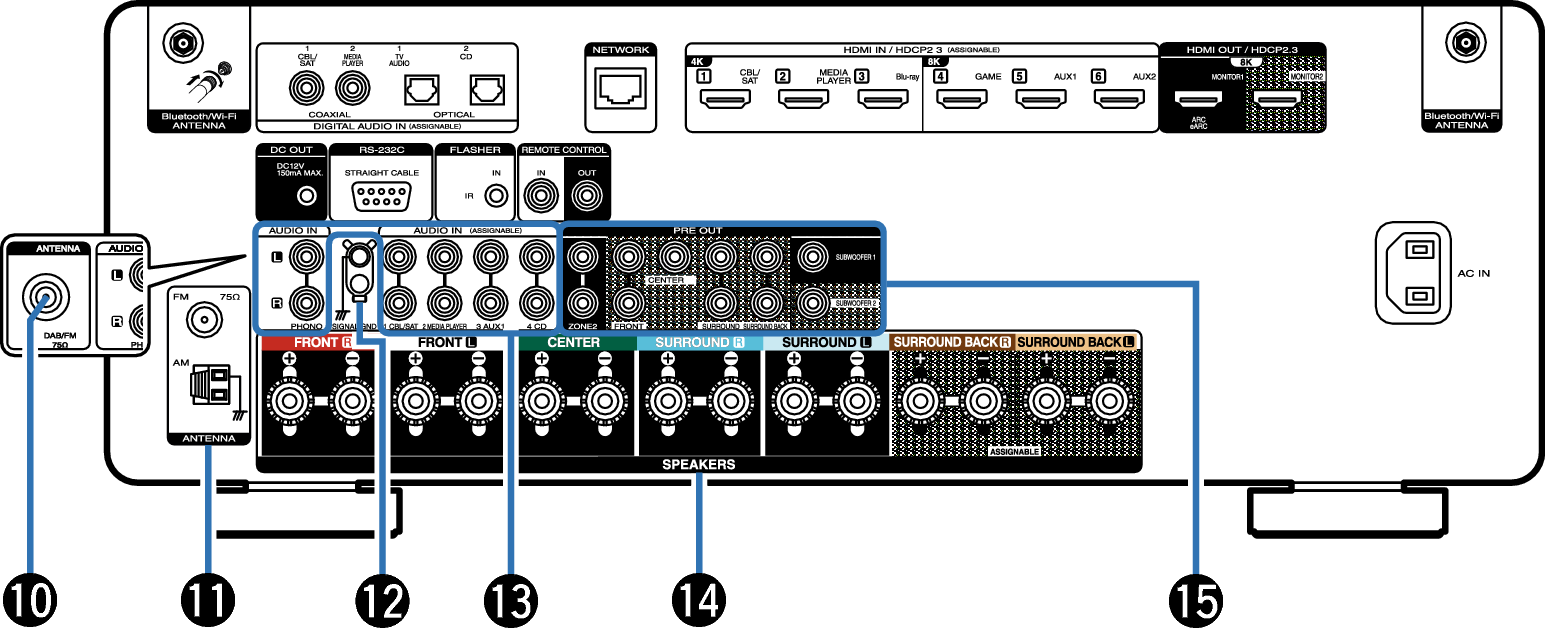

Pannello posteriore
Connettori antenna Bluetooth/LAN wireless
Usati per collegare le antenne esterne in dotazione per la connettività Bluetooth/wireless quando ci si collega a una rete tramite LAN wireless oppure quando ci si collega a un dispositivo portatile tramite Bluetooth. link

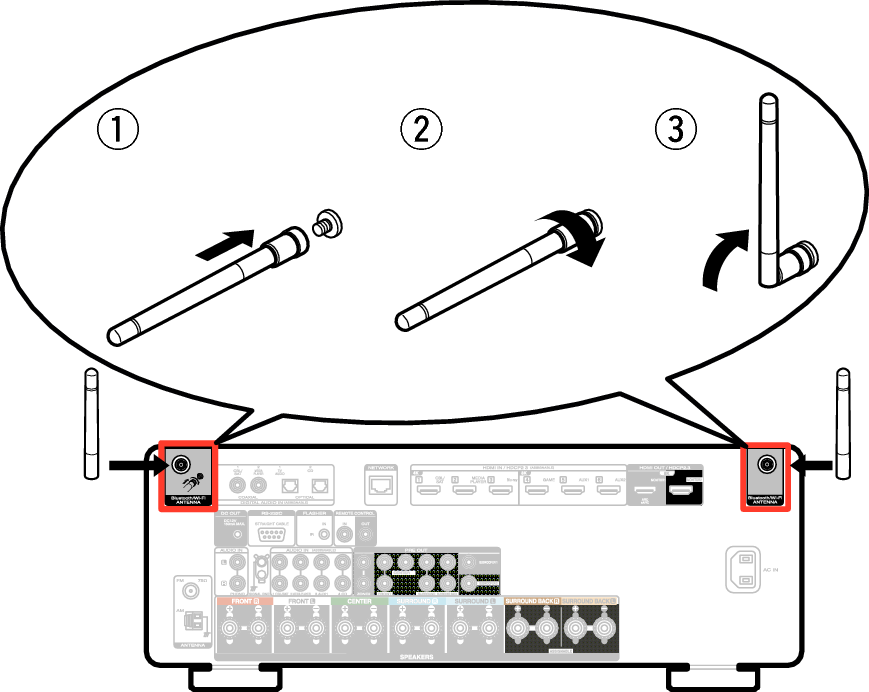

Posizionare le antenne esterne per la connettività Bluetooth/wireless uniformemente sul morsetto a vite posteriore.
Girare in senso orario finché le antenne non sono completamente collegate.
Ruotare l’antenna verso l’alto per la migliore ricezione.
Prese DC OUT
Utilizzate per collegare dispositivi dotati della funzione trigger. link
Connettori audio digitale (DIGITAL AUDIO)
Utilizzati per collegare apparecchi dotati di connettori audio digitali.
Connettore RS-232C
Utilizzato per collegare i dispositivi di controllo domotico montati con i connettori RS-232C. Per maggiori informazioni sul controllo seriale di questa unità, consultare il manuale delle istruzioni del dispositivo di controllo domotico.
Eseguire anticipatamente l’operazione indicata di seguito.
Accendere questa unità.
Spegnere questa unità da un’unità di controllo esterna.
Verificare che l’unità si trovi in modalità standby.
Presa FLASHER IN
Utilizzata quando si impiega un control box o un altro dispositivo di comando per controllare questa unità.
Prese REMOTE CONTROL
Utilizzati per collegare ricevitori o trasmettitori ad infrarossi per controllare questa unità e i dispositivi esterni da un’altra stanza. link
Connettore NETWORK
Usato per il collegamento ad un cavo LAN durante la connessione a una rete LAN cablata. link
Connettori HDMI
Utilizzati per collegare apparecchi dotati di connettori HDMI.
Ingresso CA (AC IN)
Utilizzato per collegare il cavo di alimentazione. link
Terminale antenna DAB/FM (ANTENNA) (solo per il modello FM/DAB)
Utilizzato per collegare un’antenna DAB/FM. link
Terminali antenne FM/AM (ANTENNA) (solo per il modello FM/AM)
Utilizzati per collegare le antenne FM e le antenne a telaio AM. link
Terminale SIGNAL GND
Utilizzato per collegare un cavo di messa a terra per il giradischi. link
Connettori audio analogico (AUDIO)
Utilizzati per collegare dispositivi dotati di connettori audio analogico.
Terminali altoparlante (SPEAKERS)
Utilizzati per collegare gli altoparlanti. link
Connettori PRE OUT
Utilizzati per collegare un subwoofer con amplificatore incorporato o un amplificatore di potenza esterno.
NOTA
Non toccare i pin interni dei connettori sul pannello posteriore. Una carica elettrostatica potrebbe danneggiare permanentemente l’apparecchio.
