Contrôle de l’appareil à partir d’un contrôle Web

L’écran de contrôle Web prend en charge les fonctions suivantes.

Menu de configuration

Réglage ON/OFF de l’alimentation pour chaque zone

Commutation de la source d’entrée MAIN ZONE

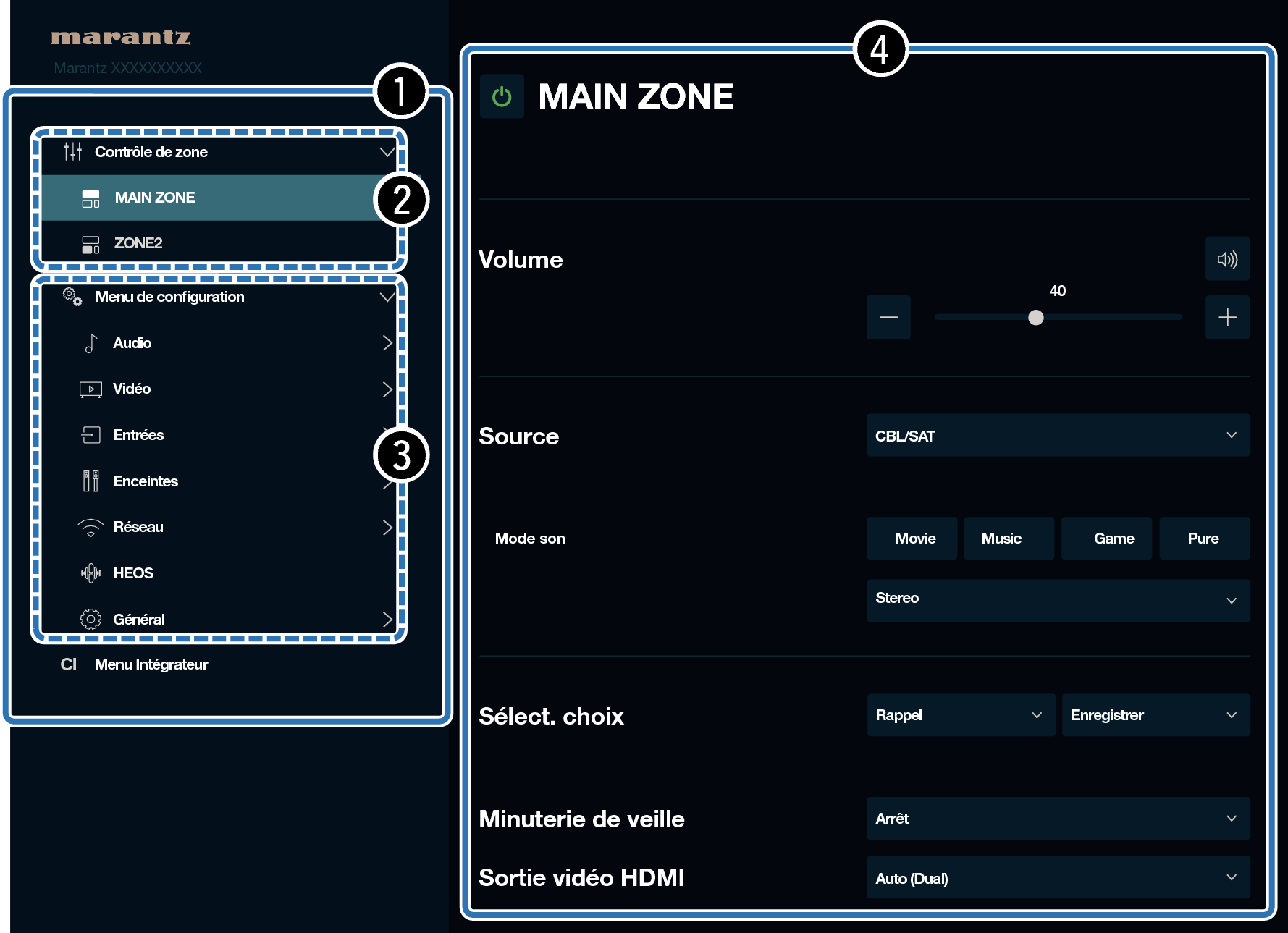

Écran de contrôle Web
Menu initial

Pict Web8 MzZ2

Conf. Audyssey n’est pas pris en charge sur l’écran de contrôle Web. Si vous souhaitez effectuer des mesures, effectuez-les à partir du menu de configuration à l’écran.

“Menu Intégrateur” contient des paramètres destinés à être utilisés par les installateurs personnalisés et ne doivent être utilisés à aucun autre moment.

Réglez le paramètre “Commande réseau” sur “Toujours actif”. lien

Vérifiez l’adresse IP de cet appareil dans le menu “Informations”. lien

GUI NetworkInfo C60

Ouvrez un navigateur Web sur un PC ou une tablette.

Entrez l’adresse IP de cet appareil dans la ligne d’adresse de votre navigateur.

Par exemple, si l’adresse IP de cet appareil est “192.168.100.19”, entrez “http://192.168.100.19”.

GUI Web4 S94

Un message d’erreur de confidentialité s’affiche lorsque l’écran de contrôle Web est ouvert via un navigateur Web. Suivez la procédure ci-dessous pour accéder à l’écran de contrôle Web.

Le message et le comportement diffèrent en fonction de votre navigateur Web.

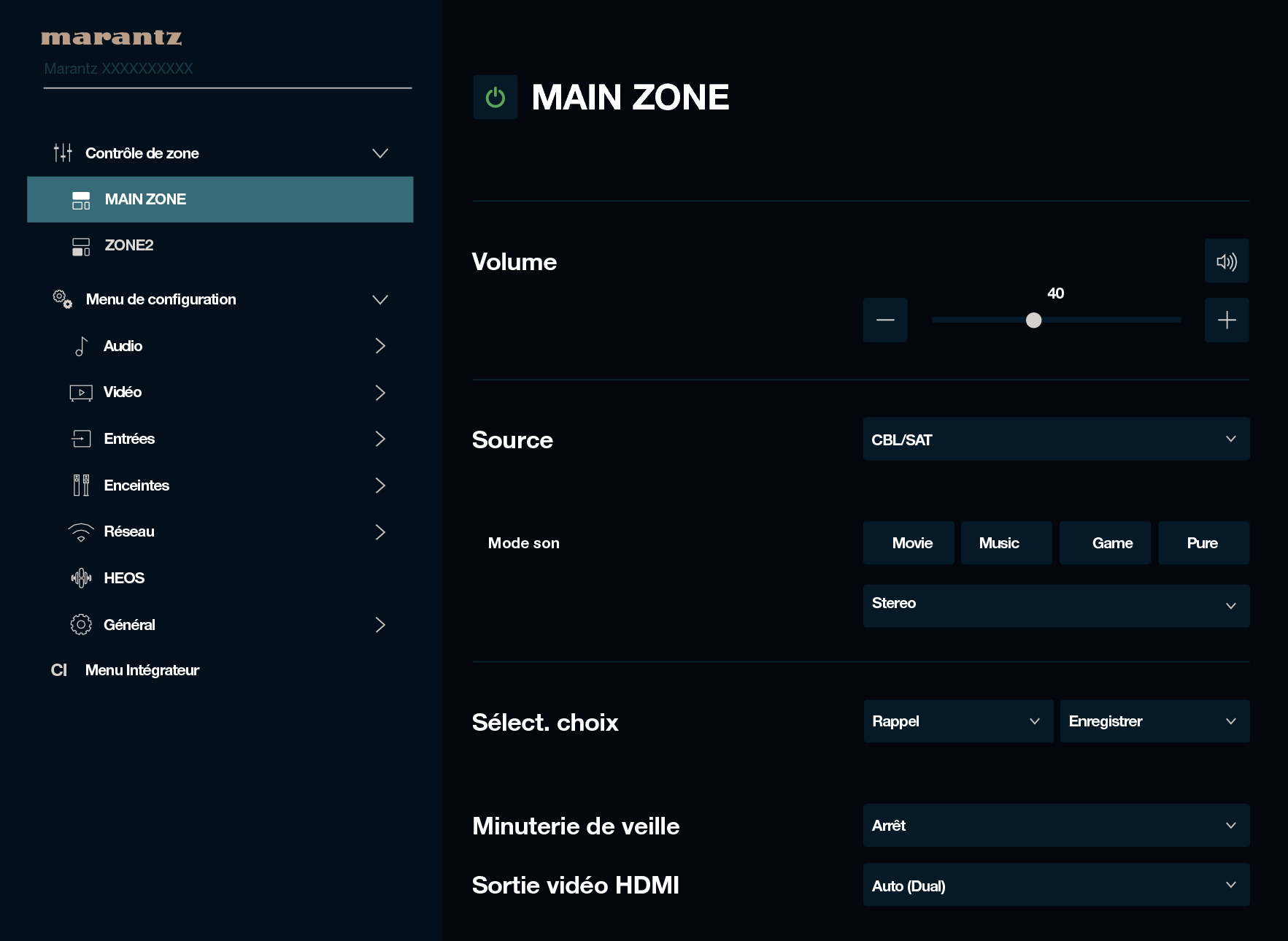

Lorsque le menu principal est affiché dans un navigateur Internet, cliquez sur l’élément de menu que vous voulez utiliser.

Exemple (Chrome) :

Cliquez sur “Advanced” et “Passer à xxx.xxx.xxx.xxx (Adresse IP)” pour ouvrir l’écran de contrôle Web.

Pict Web6

BlueArrow

Pict Web7 MzZ2
