Branchement d’enceintes 5.1 canaux : Connexion bi-ampli des enceintes avant et centrales

Ce système permet de lire les canaux 5.1. Vous pouvez utiliser la connexion bi-ampli pour les enceintes avant et centrales.

La connexion bi-ampli est une méthode de connexion selon laquelle des amplificateurs distincts sont connectés aux bornes du tweeter et aux bornes du woofer d’une enceinte qui prend en charge la bi-amplification.

Cette connexion empêche l’EMF arrière du woofer (puissance retournée sans être émise) de s’écouler vers le tweeter et d’affecter sa qualité sonore afin de produire une lecture audio de meilleure qualité.

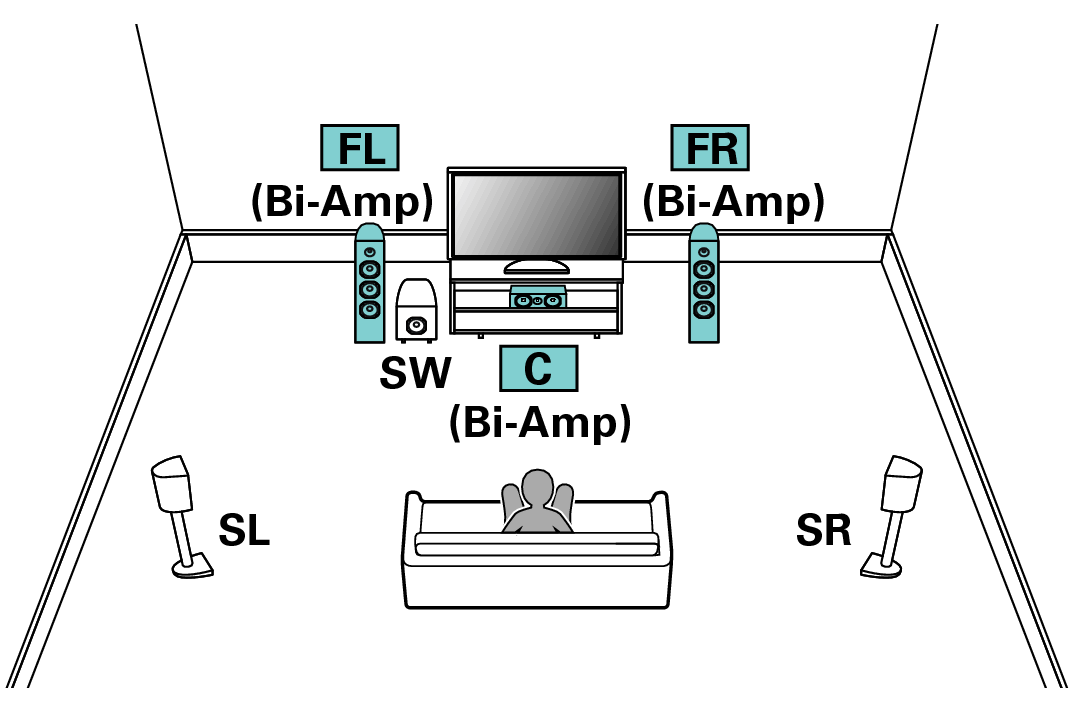

Pict SP Layout 5.1 BiAmp LCR

REMARQUE

Lors de l’utilisation de connexions bi-ampli, assurez-vous de retirer la plaque de court-circuit ou le fil de court-circuit qui relie les bornes du woofer et du tweeter de l’enceinte.

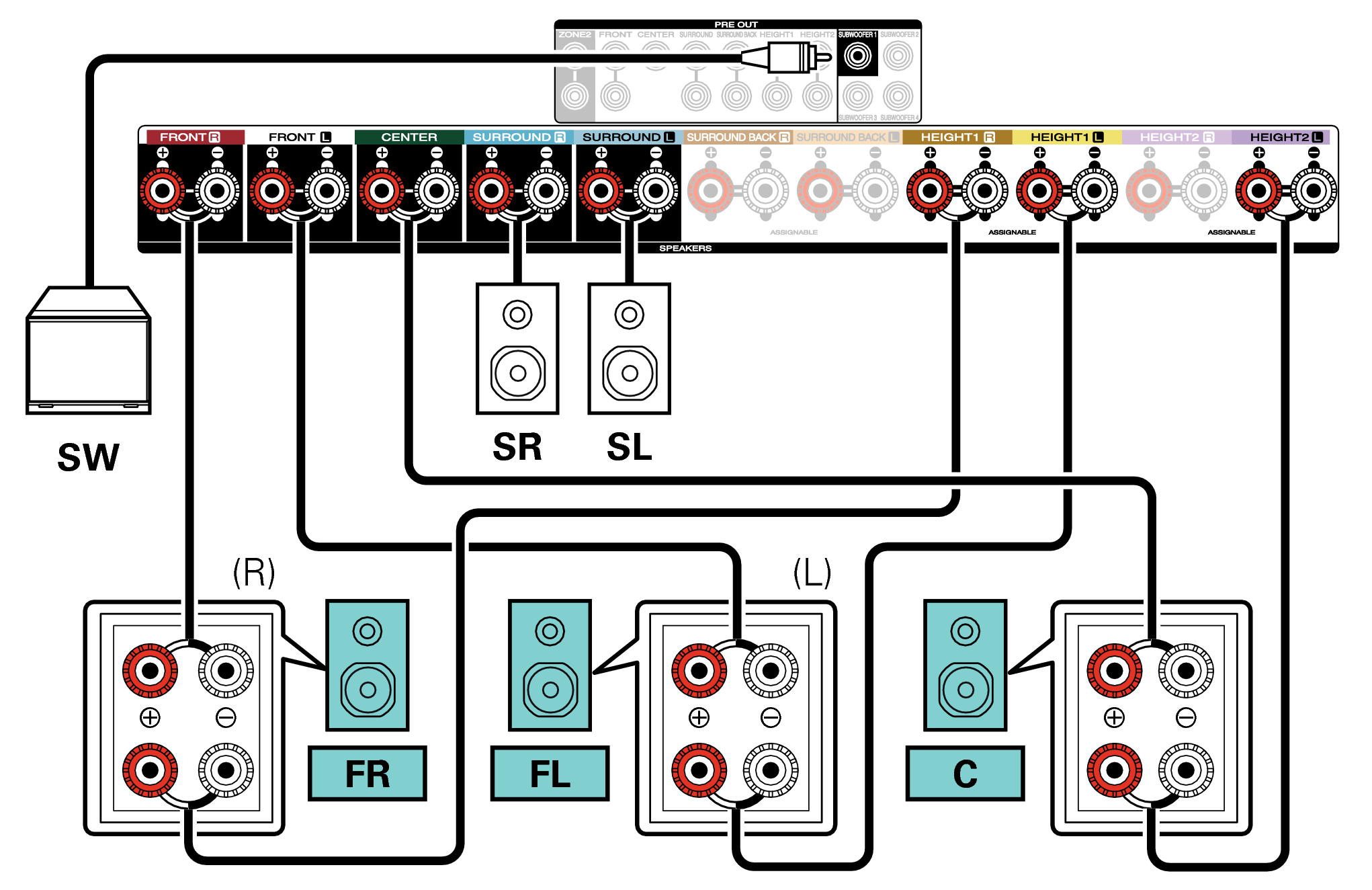

Conne SP 5.1 BiAmp LCR C50 S2
