Anschluss von 5.1-Kanal-Lautsprechern: Bi-Amp-Anschluss für Front- und Center-Lautsprecher

Mit diesem System können Sie 5.1-Kanäle wiedergeben. Sie können den Bi-Amp-Anschluss für die Front- und Center-Lautsprecher verwenden.

Bei der Bi-Amp-Anschlussmethode können Sie separate Verstärker an die Hochtöner- und Tieftöneranschlüsse eines Bi-Amp-fähigen Lautsprechers anschließen.

Diese Verbindung verhindert, dass die Gegen-EMK des Tieftöners (die Kraft, die zurückfließt, ohne ausgegeben zu werden) in den Hochtöner fließt und dessen Klangqualität beeinträchtigt, sodass eine höhere Qualität der Audiowiedergabe erzielt wird.

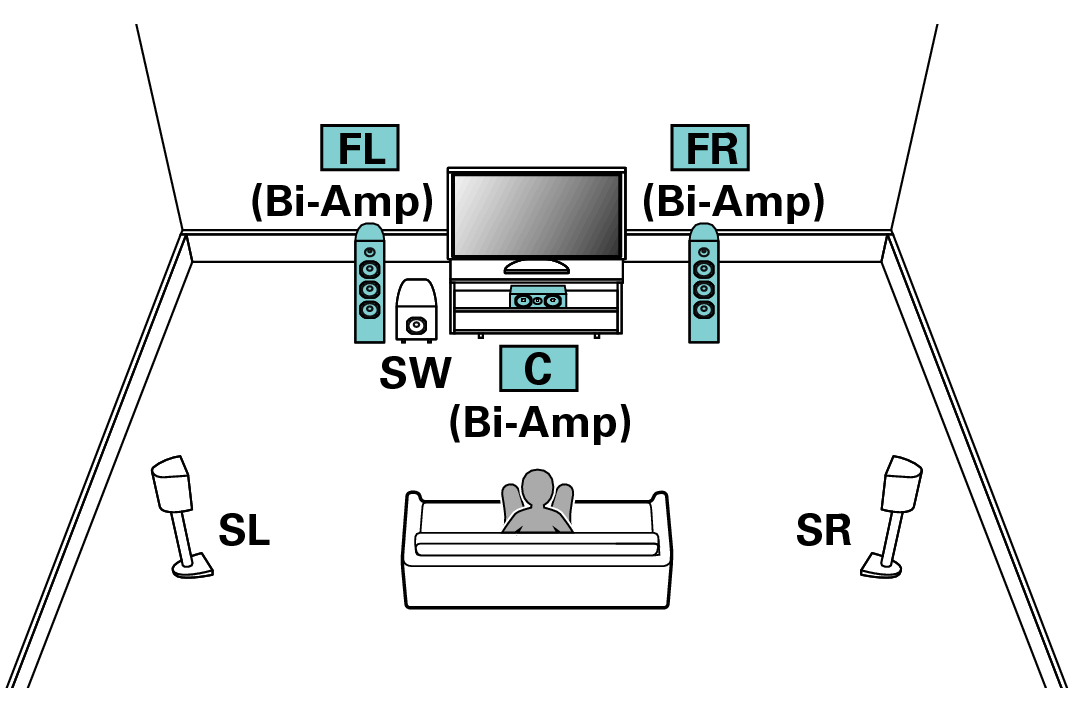

Pict SP Layout 5.1 BiAmp LCR

HINWEIS

Wenn Sie Bi-Amp-Verbindungen verwenden, müssen Sie sicherstellen, dass Sie die Kurzschlussplatte oder das Kurzschlusskabel zwischen dem Tieftonlautsprecher- und Hochtonlautsprecheranschluss entfernen.

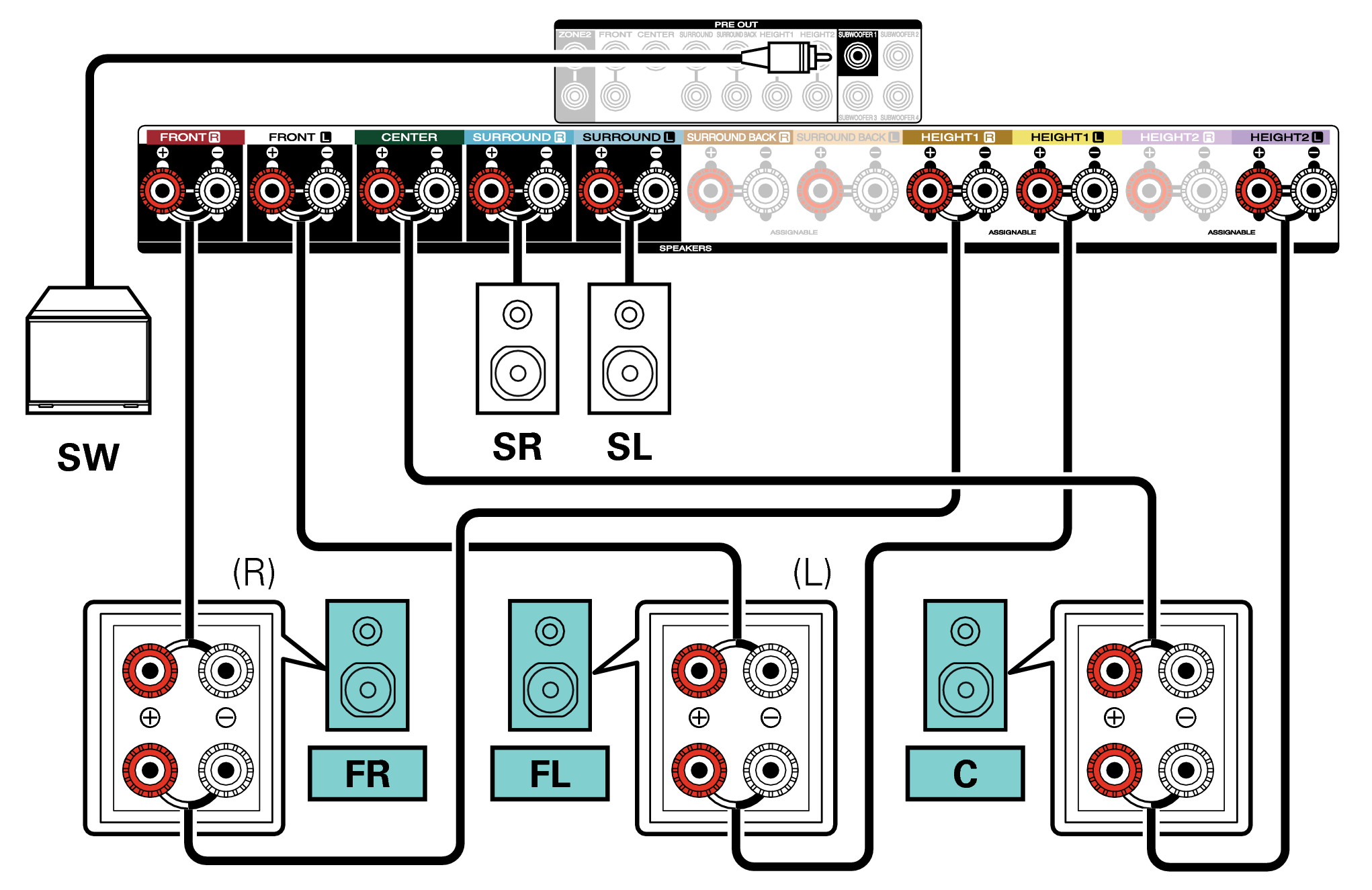

Conne SP 5.1 BiAmp LCR C50 S2
