Control de la unidad a través de la función de control web

La pantalla de control web admite las funciones siguientes.

Menú de configuración

Alimentación ON/OFF de cada zona

Cambio de la fuente de entrada de MAIN ZONE

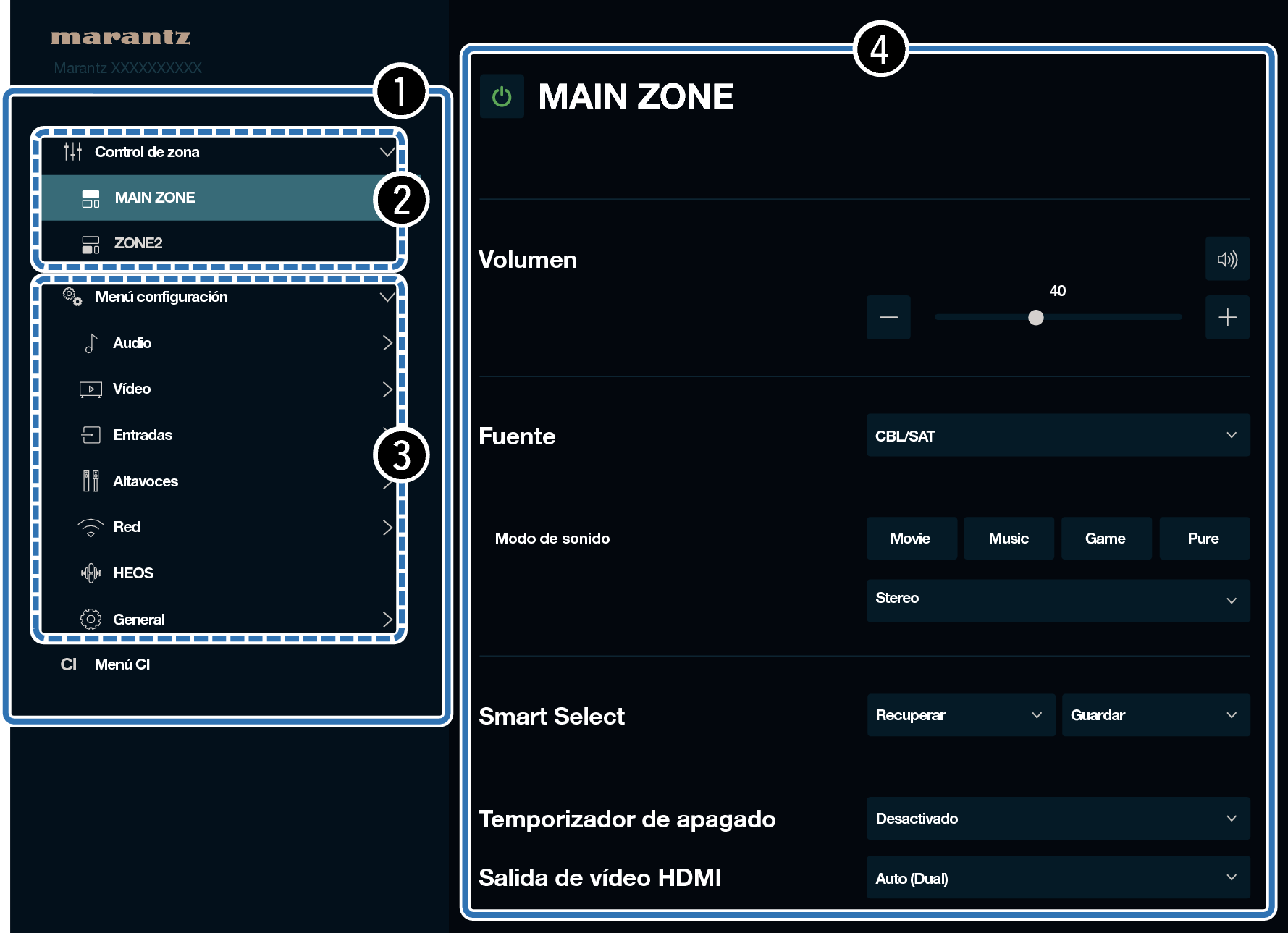

Pantalla de control web
Menú superior

Pict Web8 MzZ2

Config Audyssey no es compatible con la pantalla de control web. Si desea realizar una medición, hágalo desde el menú de configuración que aparece en pantalla.

“Menú CI” contiene ajustes para uso de los instaladores profesionales y no debe utilizarse en ningún otro momento.

Cambie el valor de “Control de red” a “Siempre encendido”. enlace
Compruebe la dirección IP de esta unidad con “Información”. enlace
GUI NetworkInfo C50
Abra un navegador web en un PC o una tableta.
Escriba la dirección IP de la unidad en el cuadro de direcciones del navegador.

Por ejemplo, si la dirección IP de esta unidad es “192.168.100.19”, escriba “http://192.168.100.19”.

GUI Web4 S94
Cuando la pantalla de control web se abre a través de un navegador web, aparece un mensaje de error de privacidad. Siga el procedimiento indicado a continuación para pasar a la pantalla de control web.

El mensaje y el comportamiento varían en función del navegador web.

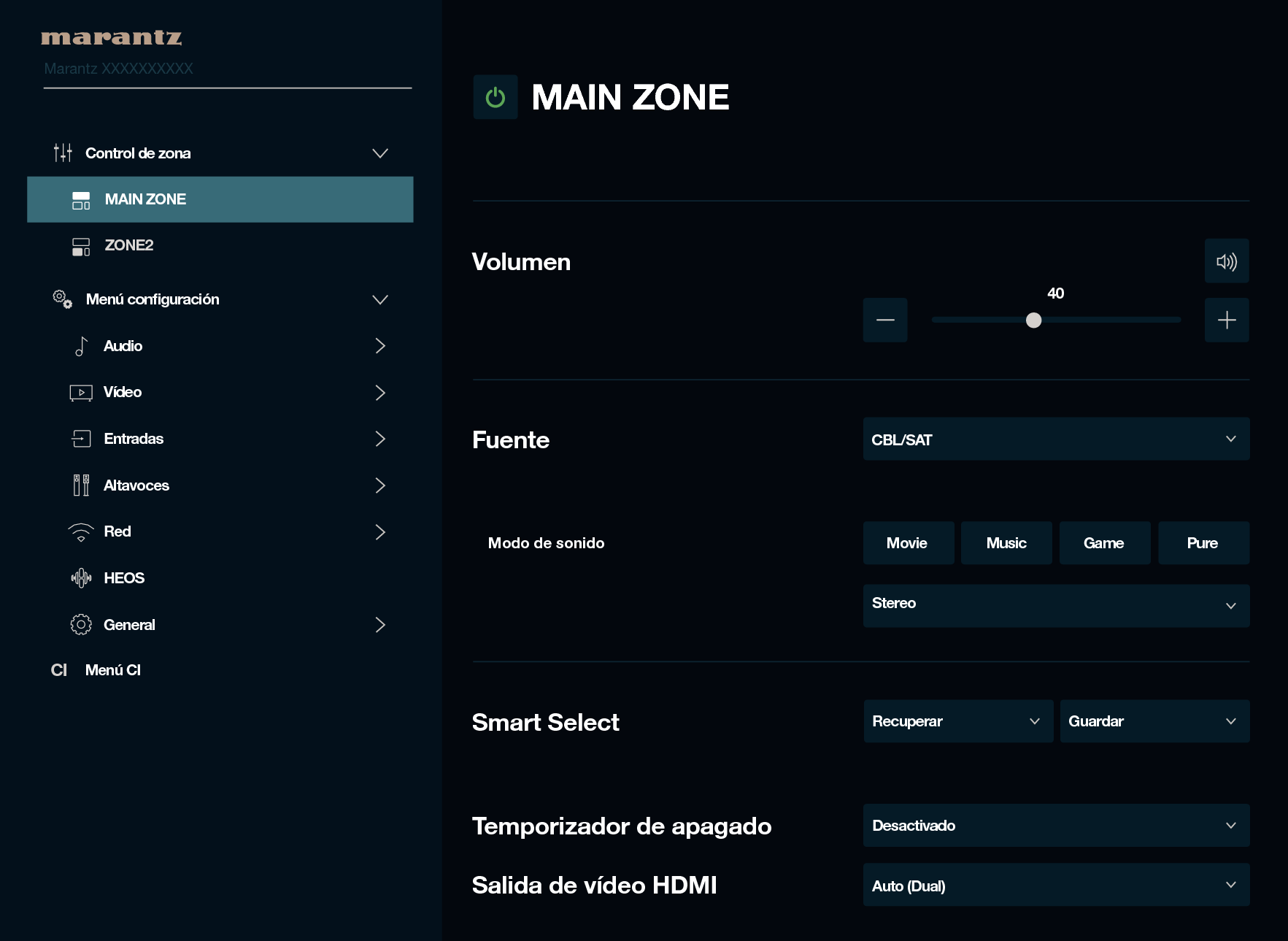

Cuando se muestre el menú superior en el navegador web, haga clic en el elemento de menú que desea utilizar.

Ejemplo (Chrome):

Haga clic en “Avanzado” y “Pasar a (la dirección IP) xxx.xxx.xxx.xxx” para abrir la pantalla de control web.

Pict Web6
BlueArrow
Pict Web7 MzZ2
