Contrôle de l’appareil à partir d’un contrôle Web

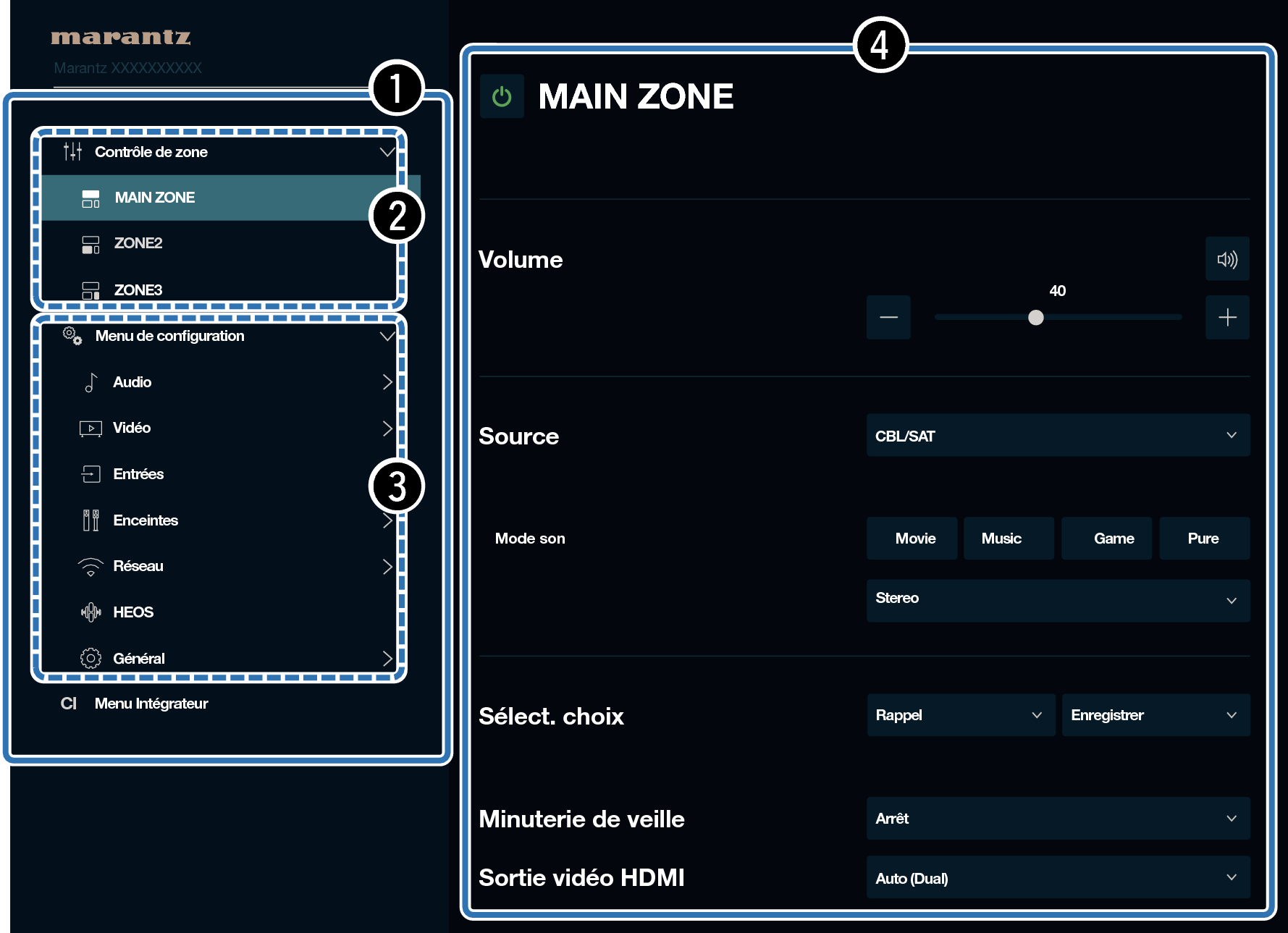

L’écran de contrôle Web prend en charge les fonctions suivantes.

Menu latéral

Sélection de la zone à contrôler

Menu de configuration

Réglage de la zone et du menu sélectionnés dans le menu latéral

Écran de contrôle Web
Menu initial

Pict Web8 MzZ2Z3v2

Conf. Audyssey n’est pas pris en charge sur l’écran de contrôle Web. Si vous souhaitez effectuer des mesures, effectuez-les à partir du menu de configuration à l’écran.

“Menu Intégrateur” contient des paramètres destinés à être utilisés par les installateurs personnalisés et ne doivent être utilisés à aucun autre moment.

Réglez le paramètre “Commande réseau” sur “Toujours actif”. lien

Vérifiez l’adresse IP de cet appareil dans le menu “Informations”. lien

GUI NetworkInfo C30

Ouvrez un navigateur Web sur un PC ou une tablette.

Entrez l’adresse IP de cet appareil dans la ligne d’adresse de votre navigateur.

Par exemple, si l’adresse IP de cet appareil est “192.168.100.19”, entrez “http://192.168.100.19”.

GUI Web4 S94

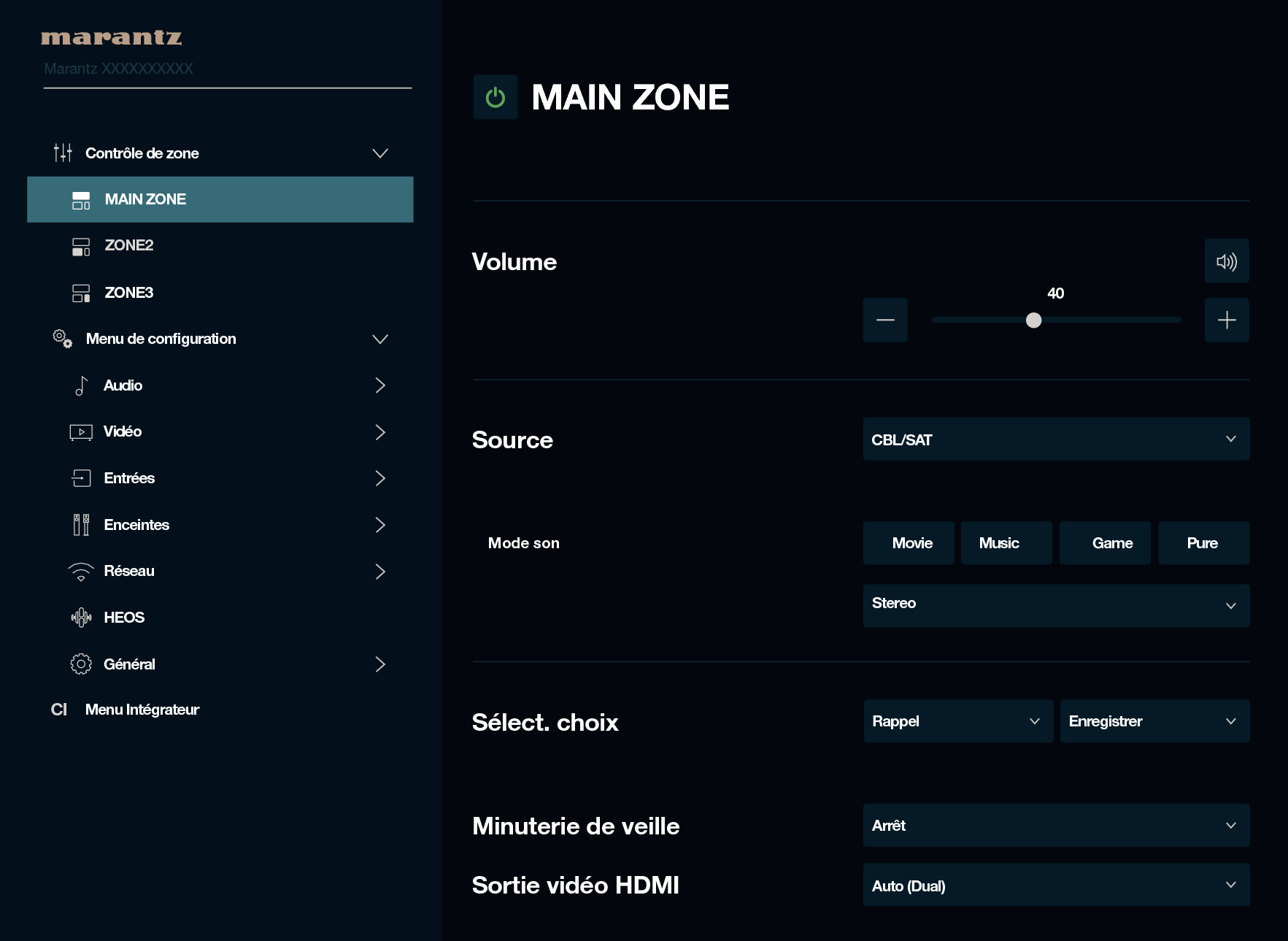

Lorsque le menu principal est affiché dans un navigateur Internet, cliquez sur l’élément de menu que vous voulez utiliser.

Pict Web7 MzZ2Z3v2
