Bedienen des Geräts über eine Netzwerk-Steuerfunktion

Der Websteuerungsbildschirm unterstützt die folgenden Funktionen.

Einrichtungsmenü

Ein- und Ausschalten (Power ON/OFF) für jede Zone

Wechsel der Eingangsquelle für die MAIN ZONE

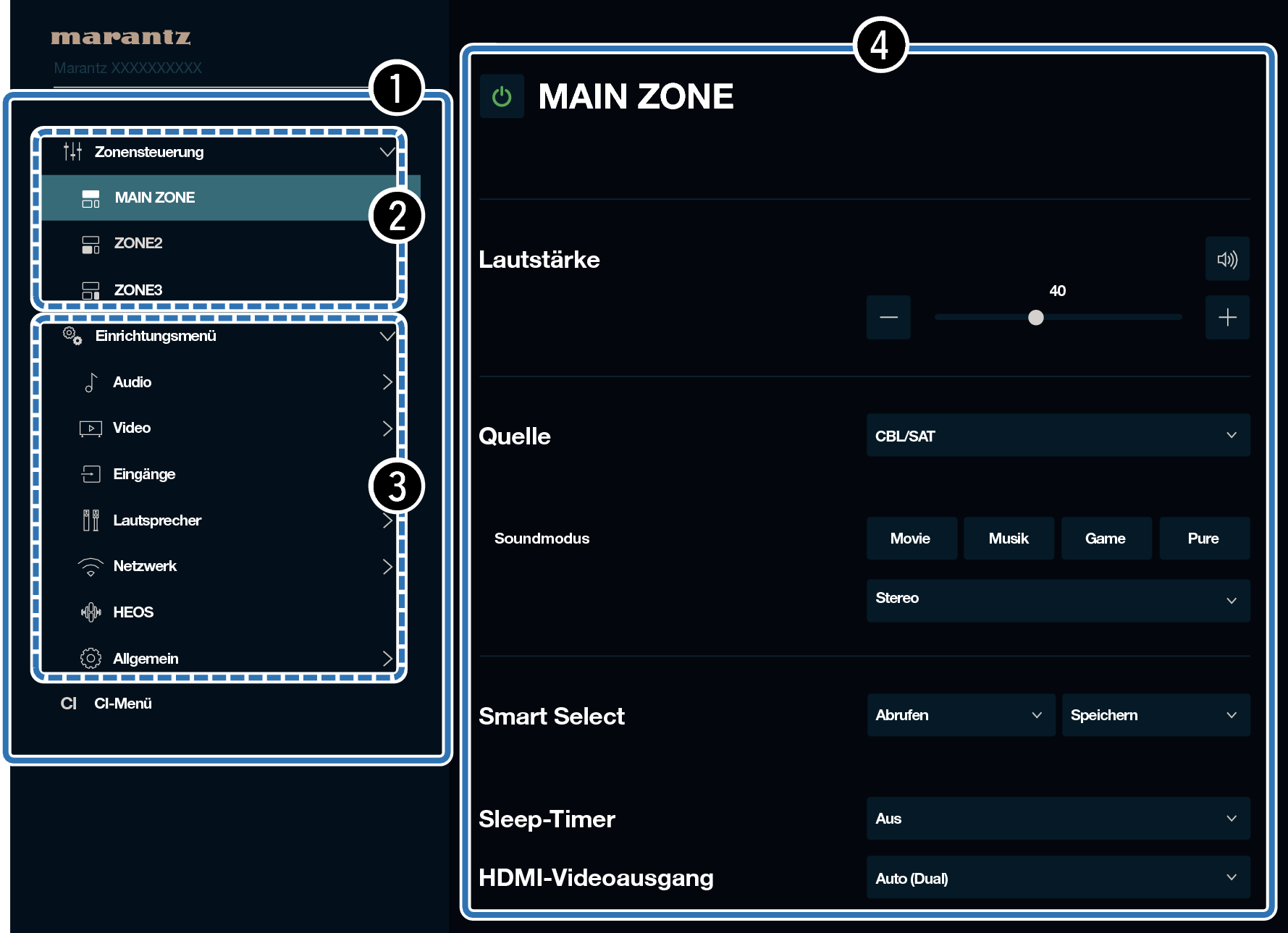

Websteuerungsbildschirm
Hauptmenü

Pict Web8 MzZ2Z3

Audyssey-Einmessung wird auf dem Websteuerungsbildschirm nicht unterstützt. Wenn Sie eine Messung durchführen möchten, führen Sie die Messung über das Einrichtungsmenü auf dem Bildschirm durch.

“CI-Menü” enthält Einstellungen für Installateure und sollte zu keinem anderen Zeitpunkt verwendet werden.

Stellen Sie für “Netzwerk-Steuerung” die Option “Immer ein” ein. Link

Zur Kontrolle der IP-Adresse dieses Gerätes wählen Sie im Menü “Informationen”. Link

GUI NetworkInfo C30

Öffnen Sie einen Webbrowser auf einem PC oder Tablet.

Geben Sie die IP-Adresse dieses Geräts in die Adresszeile des Browsers ein.

Beispiel: Wenn das Gerät die IP-Adresse “192.168.100.19” hat, geben Sie “http://192.168.100.19” ein.

GUI Web4 S94

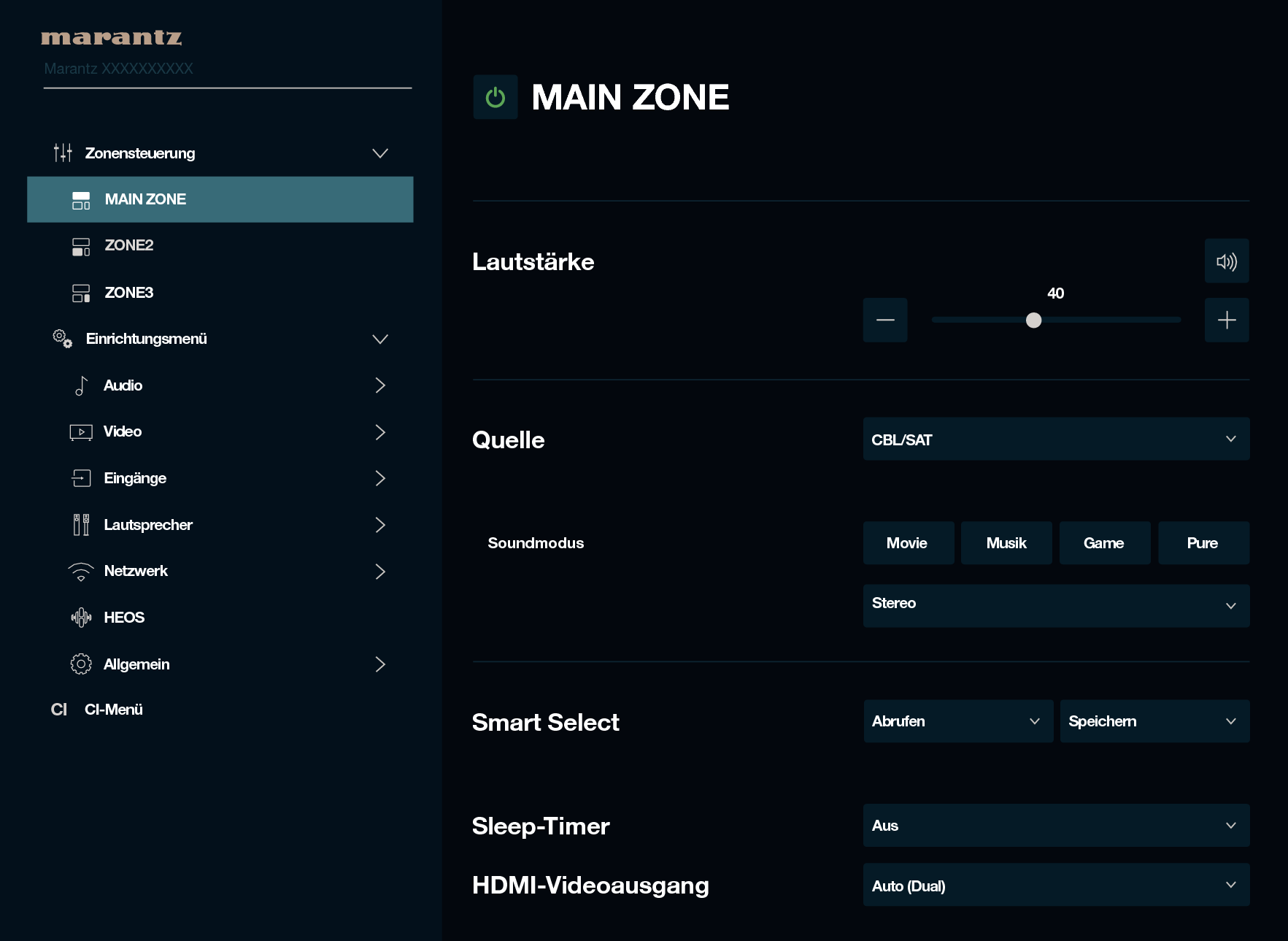

Wenn das Hauptmenü im Browser angezeigt wird, klicken Sie auf den gewünschten Menüeintrag.

Pict Web7 MzZ2Z3
