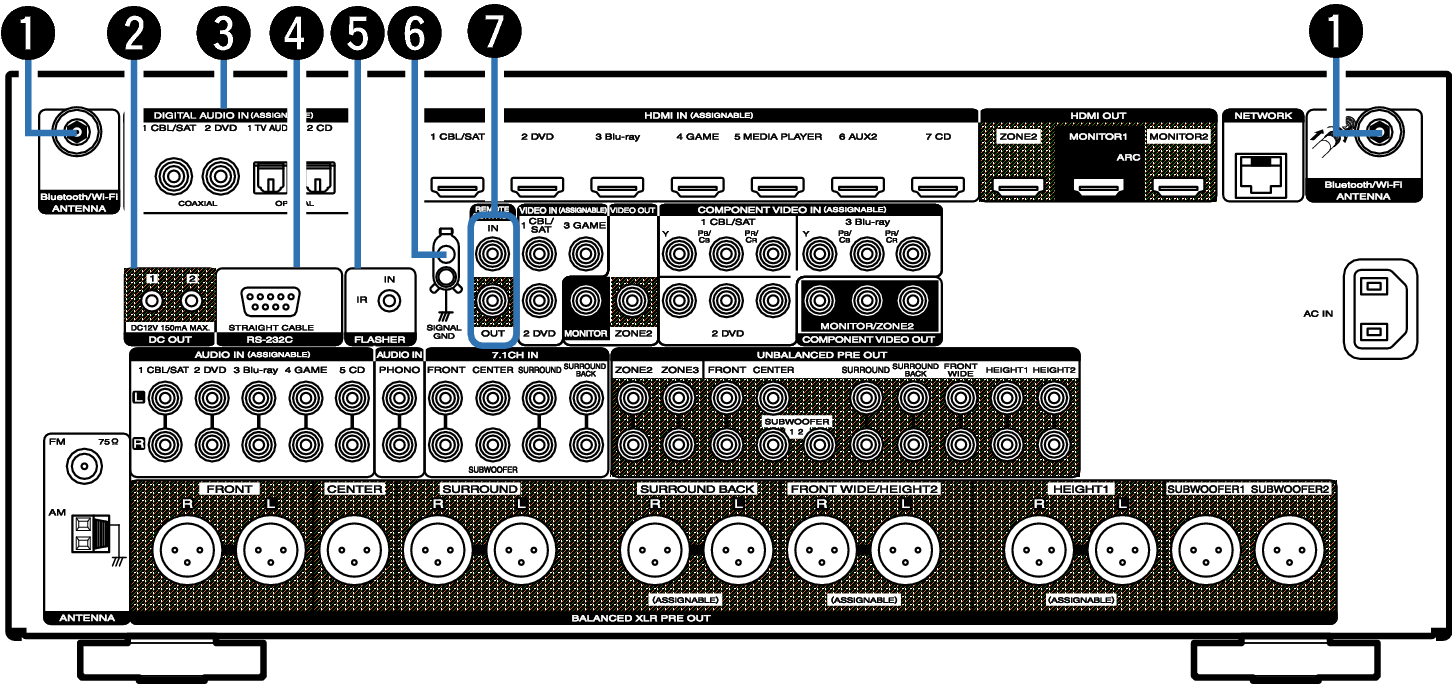

Panel tylny
Złącza Bluetooth/antena sieci bezprzewodowej LAN
Służy do podłączania załączonych anten zewnętrznych dla podłączenia Bluetooth/sieci bezprzewodowej, podczas połączenia do sieci przez sieć bezprzewodową LAN, lub podczas podłączenia do urządzenia przenośnego za pomocą Bluetooth. link
Anteny zewnętrzne dla połączenia Bluetooth/sieci bezprzewodowe należy umieścić równomiernie powyżej tylnego zespołu śrub.
Należy obrócić zgodnie z kierunkiem ruchu wskazówek zegara, dopóki anteny zostaną całkowicie połączone.
Należy obrócić antenę do góry, aby uzyskać lepszy odbiór.
Gniazdo DC OUT
Do podłączania urządzeń wyposażonych w funkcję wyzwalania. link
Cyfrowe złącza audio (DIGITAL AUDIO)
Do podłączania urządzeń wyposażonych w złącza dźwięku cyfrowego. link
Złącze RS-232C
Służy do podłączania urządzeń zdalnego sterowania wyposażonych w złącza RS-232C. Aby uzyskać więcej informacji na ten temat, zapoznaj się z instrukcją obsługi zewnętrznego urządzenia zdalnego sterowania.
Gniazdo FLASHER IN
Używane w przypadku korzystania ze sterowania BOX lub innego takiego urządzenia sterującego do sterowania tym urządzeniem.
Gniazdo SIGNAL GND
Służy do podłączania uziemienia dla gramofonu. link
Gniazda REMOTE CONTROL
Do podłączania odbiorników/nadajników podczerwieni, umożliwiających obsługę tego i innych urządzeń zewnętrznych z innego pomieszczenia. link

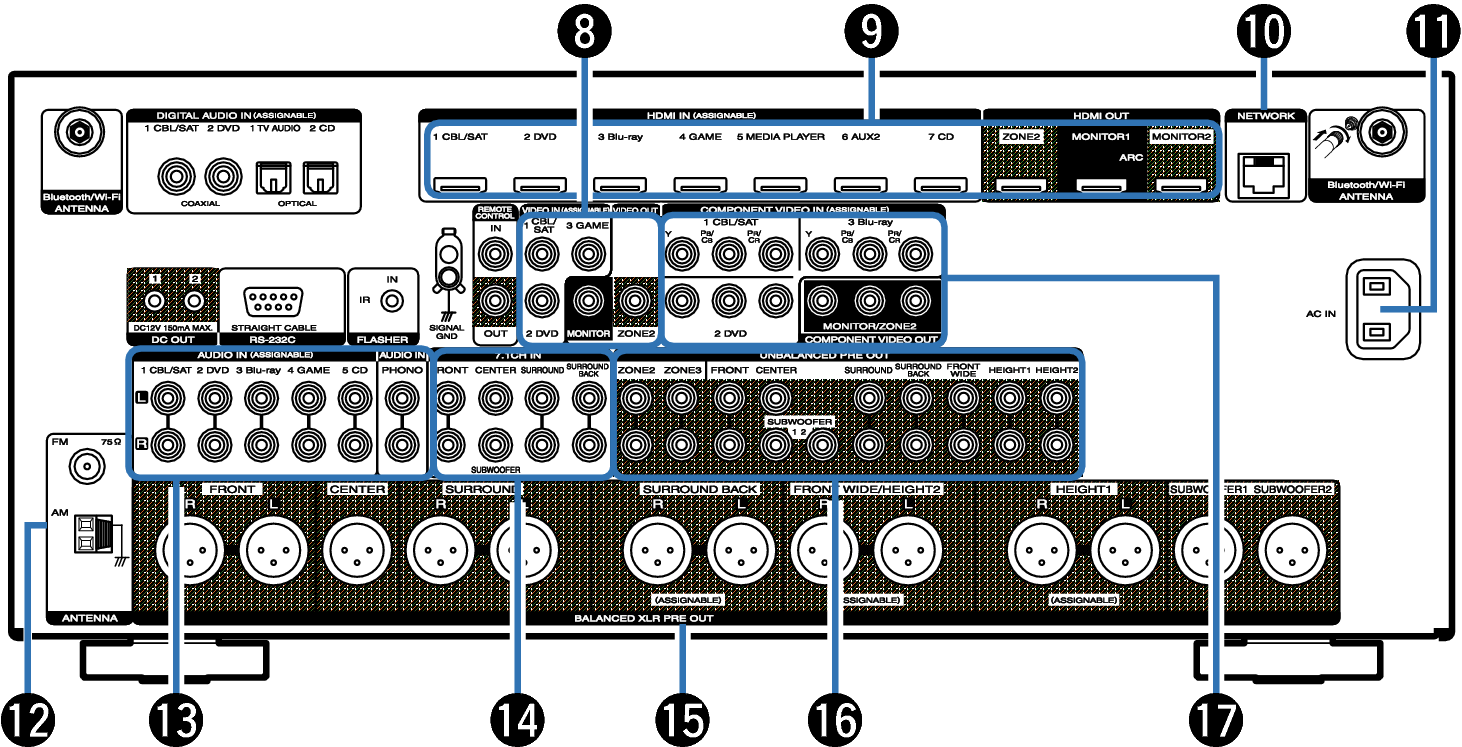

Złącza wideo (VIDEO)
Do podłączania urządzeń wyposażonych w złącza wideo. link
Złącze HDMI
Do podłączania urządzeń wyposażonych w złącza typu HDMI. link
Złącze NETWORK
Służy do podłączenia kabla LAN, podczas podłączania do przewodowej sieci LAN. link
Wejście AC (AC IN)
Do podłączania przewodu zasilania. link
Styki anteny FM/AM (ANTENNA)
Służy do podłączania anten FM i anten pętlowych AM. link
Analogowe złącza audio (AUDIO)
Do podłączania urządzeń wyposażonych w złącza dźwięku analogowego. link
Złącza wejściowe dźwięku 7.1-kanałowego (7.1CH IN)
Służą do podłączania urządzenia mającego wielokanałowe złącza wyjściowe audio. link
Złącza BALANCED XLR PRE OUT
Złącza UNBALANCED RCA PRE OUT
Złącza sygnału komponentowego wideo (COMPONENT VIDEO)
Do podłączania urządzeń wyposażonych w złącza sygnału component video. link
UWAGA
Nie dotykaj wewnętrznych szpilek w gniazdach na tylnym panelu. Ładunek elektrostatyczny przenoszony na ciele może spowodować uszkodzenie układów wewnętrznych tego urządzenia.
