Connexion d’un amplificateur de puissance
Connectez un amplificateur de puissance (vendu séparément) au connecteur PRE OUT de cet appareil.
Cet appareil a un connecteur UNBALANCED RCA PRE OUT et un connecteur BALANCED XLR PRE OUT. Pour votre amplificateur de puissance, connectez au bon connecteur. Si votre amplificateur de puissance possède deux connecteurs, connectez-le à un des deux connecteurs.
Connectez les enceintes à l’amplificateur de puissance.
Pour plus de détails sur la connexion des enceintes, voir le Guide de l’utilisateur de l’amplificateur de puissance.
Cette section explique comment faire une connexion de canal 11.1 en utilisant une enceinte d’ambiance.
Pour savoir comment connecter les autres enceintes, reportez-vous à page lien.
Disposition du connecteur PIN AV7702 BALANCED XLR PRE OUT
GND (Masse)
HOT (+)
COLD (–)
La disposition PIN de cet appareil utilise la méthode européenne.
Dans la méthode USA,
est COLD, et
est HOT.
Lors de la connexion d’un dispositif qui utilise la disposition PIN de type USA, remplacez les fiches et sur un côté du câble symétrique.
REMARQUE
Ne court-circuitez pas les HOT et GND ou COLD et GND pour utilisation.
Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes.
De plus, mettez l’amplificateur de puissance et le caisson de basse hors tension.
Exemple de connexions pour l’amplificateur de puissance Marantz MM8077
Connexion du connecteur UNBALANCED RCA PRE OUT
Connexion du connecteur BALANCED XLR PRE OUT
À propos des étiquettes du câble (fournis) pour l’identification du canal
|
Canal |
Couleur |
|---|---|
|
FRONT L |
Blanc |
|
FRONT R |
Rouge |
|
CENTER |
Vert |
|
SURROUND L |
Bleu clair |
|
SURROUND R |
Bleu |
|
SURROUND BACK L |
Beige |
|
SURROUND BACK R |
Marron |
|
FRONT WIDE L |
Jaune clair |
|
FRONT WIDE R |
Jaune |
|
FRONT HEIGHT L |
Jaune clair |
|
FRONT HEIGHT R |
Jaune |
|
TOP FRONT L |
Jaune clair |
|
TOP FRONT R |
Jaune |
|
TOP MIDDLE L |
Jaune clair |
|
TOP MIDDLE R |
Jaune |
|
TOP REAR L |
Jaune clair |
|
TOP REAR R |
Jaune |
|
REAR HEIGHT L |
Jaune clair |
|
REAR HEIGHT R |
Jaune |
|
FRONT DOLBY L |
Jaune clair |
|
FRONT DOLBY R |
Jaune |
|
SURROUND DOLBY L |
Jaune clair |
|
SURROUND DOLBY R |
Jaune |
|
BACK DOLBY L |
Jaune clair |
|
BACK DOLBY R |
Jaune |
|
SUBWOOFER |
Noir |

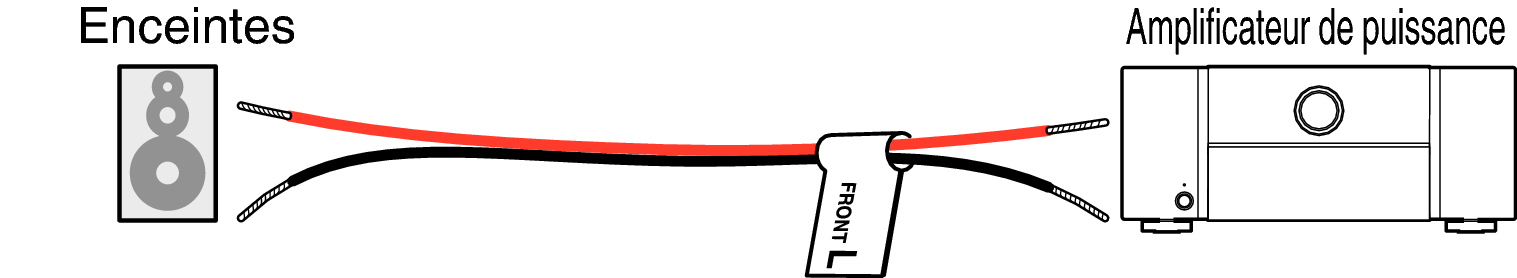

Reportez-vous au tableau et attachez l’étiquette à chaque câble d ’enceinte.
Ainsi, il est plus facile de connecter les enceintes à l’amplificateur de puissance.
Comment fixer les étiquettes de câble
