Cet appareil a un connecteur UNBALANCED RCA PRE OUT et un connecteur BALANCED XLR PRE OUT. Pour votre amplificateur de puissance, connectez au bon connecteur. Si votre amplificateur de puissance possède deux connecteurs, connectez-le à un des deux connecteurs.

Connectez les enceintes à l’amplificateur de puissance.

Pour plus de détails sur la connexion des enceintes, voir le Manuel de l’Utilisateur de l’amplificateur de puissance.

Cette section indique comment effectuer une connexion 15.4 canaux.

Pour savoir comment connecter les autres enceintes, reportez-vous à page lien.

Bracket Open AV 20 Disposition du connecteur PIN BALANCED XLR PRE OUT Bracket Close

GND (Masse)

HOT (+)

COLD (–)

La disposition PIN de cet appareil utilise la méthode européenne.

Dans la méthode USA, sanwacirnumw_2 est COLD, et sanwacirnumw_3 est HOT.

Lors de la connexion d’un dispositif qui utilise la disposition PIN de type USA, remplacez les fiches sanwacirnumw_2 et sanwacirnumw_3 sur un côté du câble symétrique.

REMARQUE

Ne court-circuitez pas les HOT et GND ou COLD et GND pour utilisation.

Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes.

De plus, mettez l’amplificateur de puissance et le caisson de basse hors tension.

Exemple de connexions à l’amplificateur de puissance Marantz 20 AMP

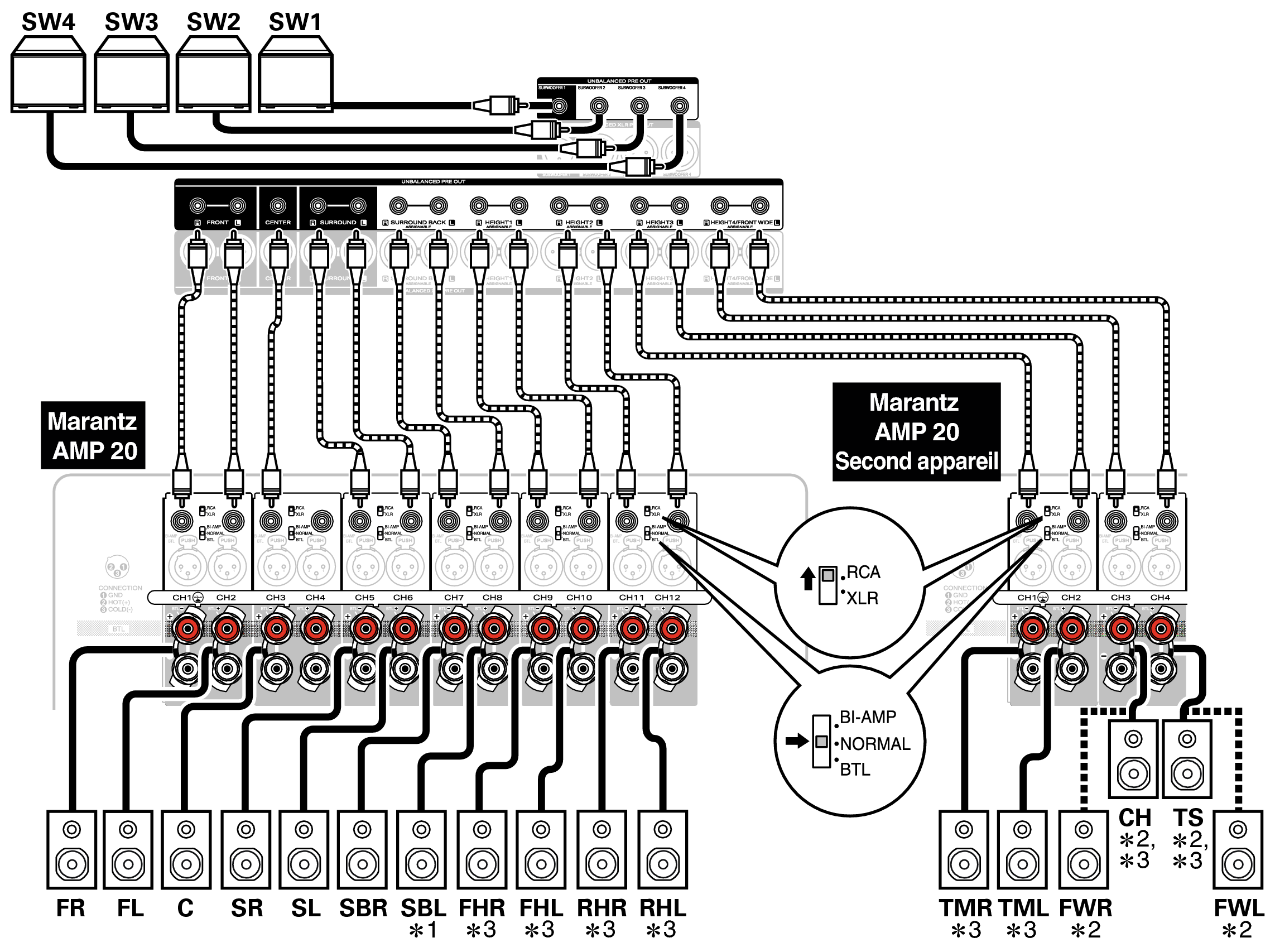

Connexion du connecteur UNBALANCED RCA PRE OUT

Lorsque vous utilisez des connecteurs UNBALANCED RCA pour la connexion, réglez l’interrupteur de changement d’entrée sur “RCA” sur le Marantz AMP 20.

Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne SURROUND BACK L.

Le 4e jeu d’enceintes en hauteur peut être connecté aux connecteurs HEIGHT4/FRONT WIDE RCA au lieu du canal Avant large.

Les bornes de sortie pour les enceintes Hauteur/Plafond/Dolby Atmos Enabled varient en fonction de la combinaison d’enceintes que vous utilisez. Pour le connecteur PRE OUT qui permet de connecter chaque enceinte Hauteur/Plafond/Dolby Atmos Enabled, reportez-vous à “Disposition des enceintes” dans le menu lien.

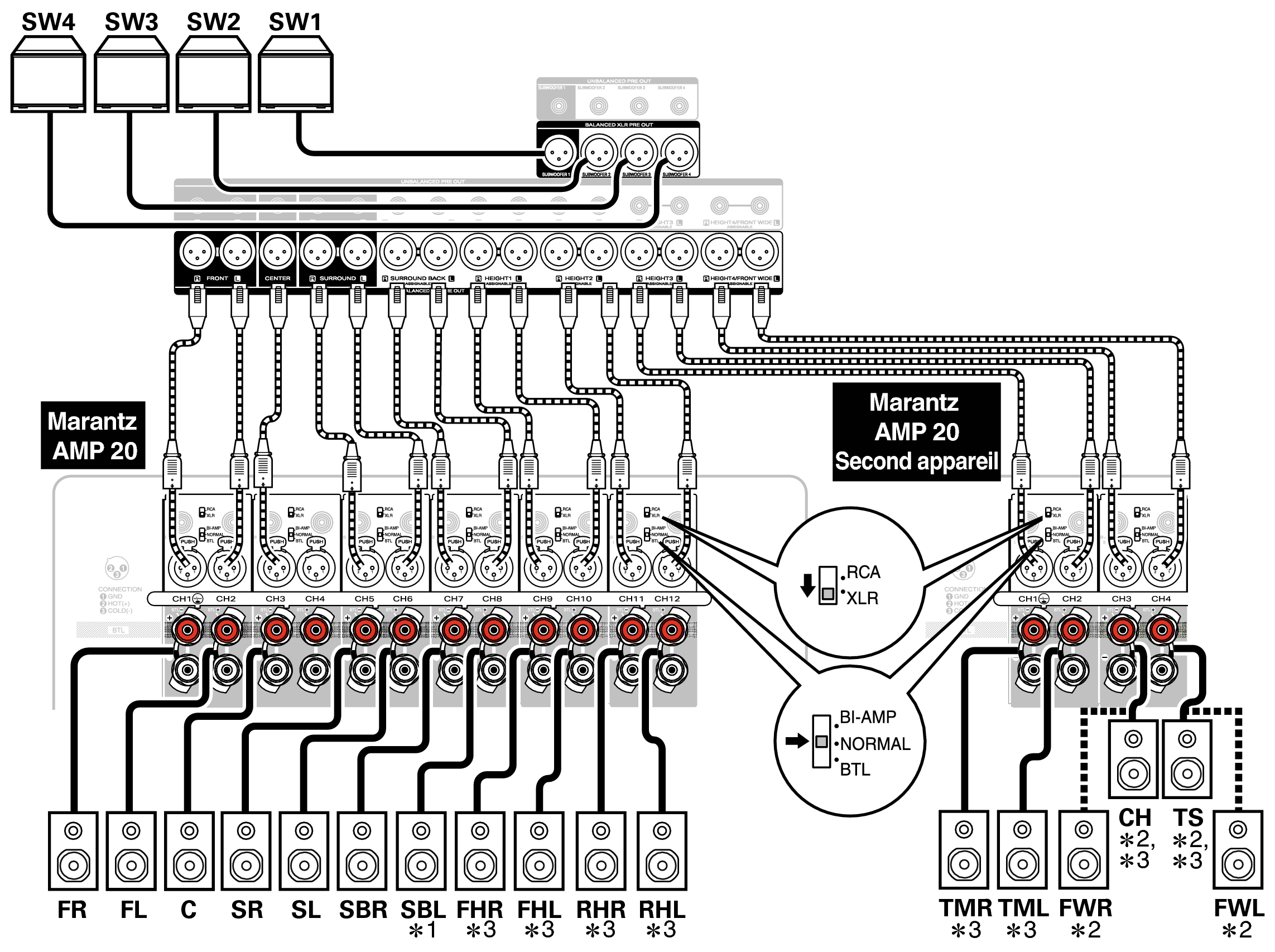

Connexion du connecteur BALANCED XLR PRE OUT

Lorsque vous utilisez des connecteurs BALANCED XLR pour la connexion, réglez l’interrupteur de changement d’entrée sur “XLR” sur le Marantz AMP 20.

Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne SURROUND BACK L.

Le 4e jeu d’enceintes en hauteur peut être connecté aux connecteurs HEIGHT4/FRONT WIDE XLR au lieu du canal Avant large.

À propos des étiquettes du câble (fournis) pour l’identification du canal

Fixez l’étiquette du câble correspondant à chaque enceinte sur chacun des câbles d’enceinte.

Ainsi, il est plus facile de connecter les enceintes à l’amplificateur de puissance.

Canal	Couleur
FRONT L	Blanc
FRONT R	Rouge
CENTER	Vert
SURROUND L	Bleu clair
SURROUND R	Bleu
SURROUND BACK L	Beige
SURROUND BACK R	Marron
FRONT WIDE L	Jaune clair
FRONT WIDE R	Jaune
FRONT HEIGHT L	Jaune clair
FRONT HEIGHT R	Jaune
TOP FRONT L	Jaune clair
TOP FRONT R	Jaune
TOP MIDDLE L	Jaune clair
TOP MIDDLE R	Jaune
TOP REAR L	Jaune clair
TOP REAR R	Jaune
SURROUND HEIGHT L	Jaune clair
SURROUND HEIGHT R	Jaune
REAR HEIGHT L	Jaune clair
REAR HEIGHT R	Jaune
TOP SURROUND	Jaune clair
CENTER HEIGHT	Jaune
FRONT DOLBY L	Jaune clair
FRONT DOLBY R	Jaune
SURROUND DOLBY L	Jaune clair
SURROUND DOLBY R	Jaune
BACK DOLBY L	Jaune clair
BACK DOLBY R	Jaune
SUBWOOFER 1	Noir
SUBWOOFER 2	Noir
SUBWOOFER 3	Noir
SUBWOOFER 4	Noir

Les étiquettes de câble fournies comprennent des étiquettes pour les câbles d'enceinte et HDMI. Attachez une étiquette de câble à chaque câble correspondant aux enceintes et aux appareils HDMI connectés, comme illustré ci-dessous. Cela permet d'identifier facilement et de connecter correctement les câbles entre vos composants.

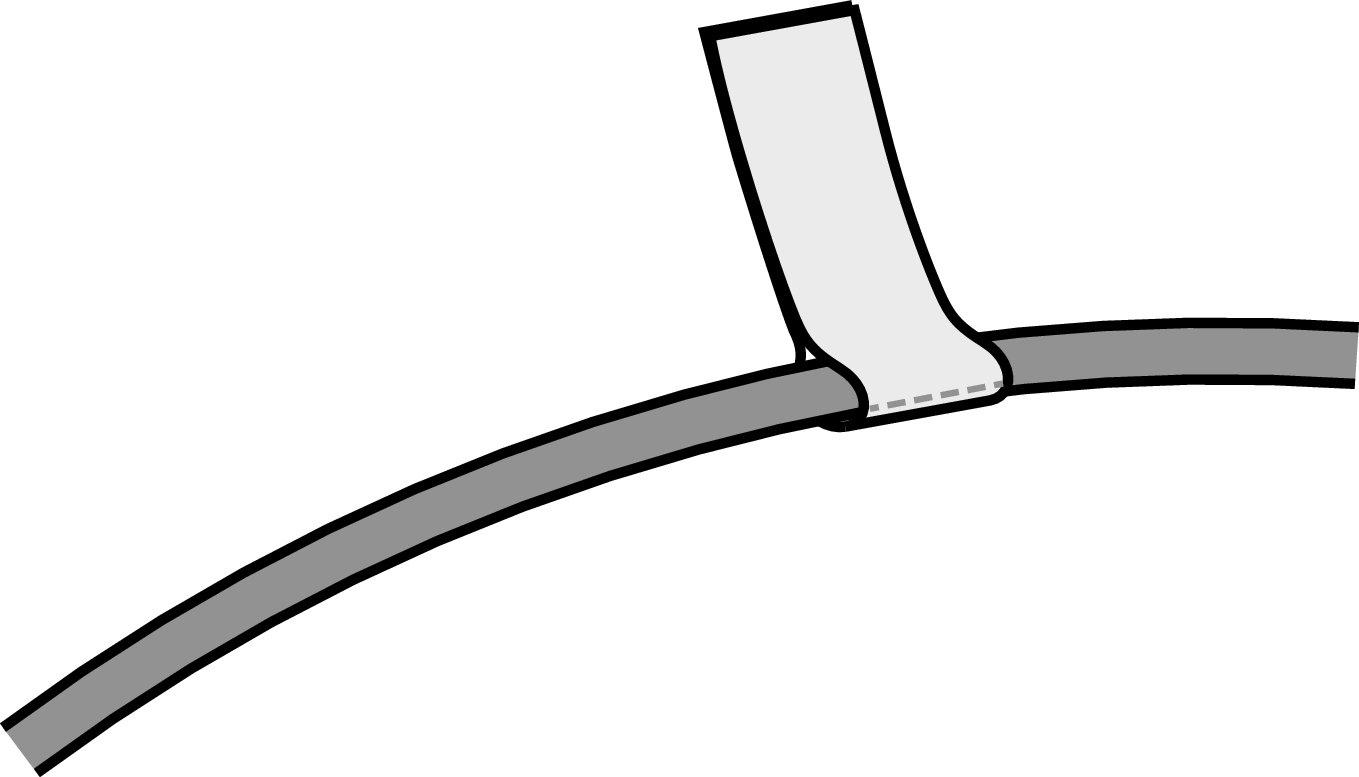

Bracket Open Comment fixer les étiquettes de câble Bracket Close
