Branchement d’enceintes 11.1 canaux : Seconde paire d’enceintes avant

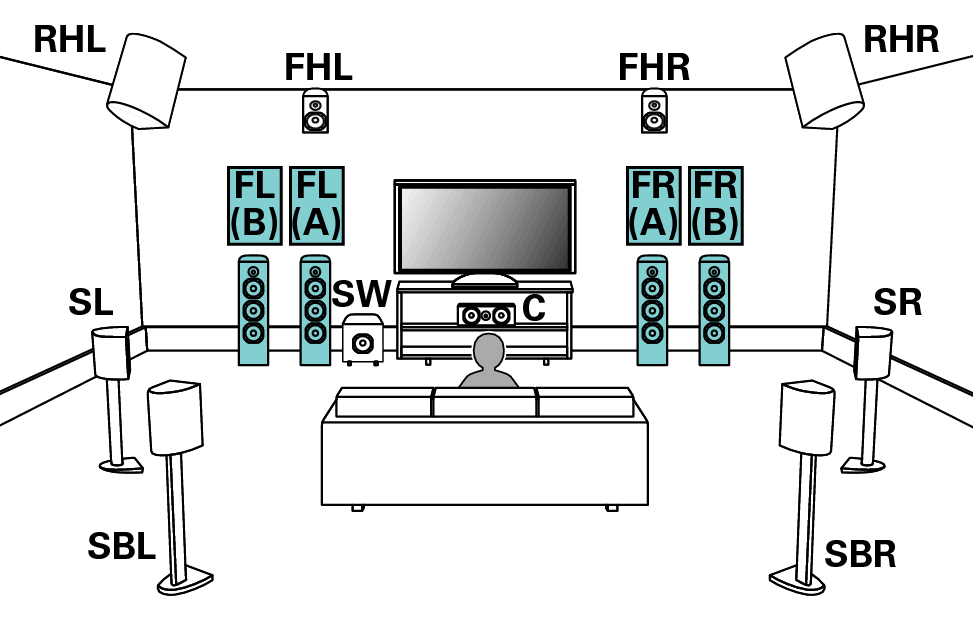

Ce système permet la commutation de la lecture entre les enceintes avant A et B, comme vous le souhaitez.

Pict SP Layout 11.1 FB

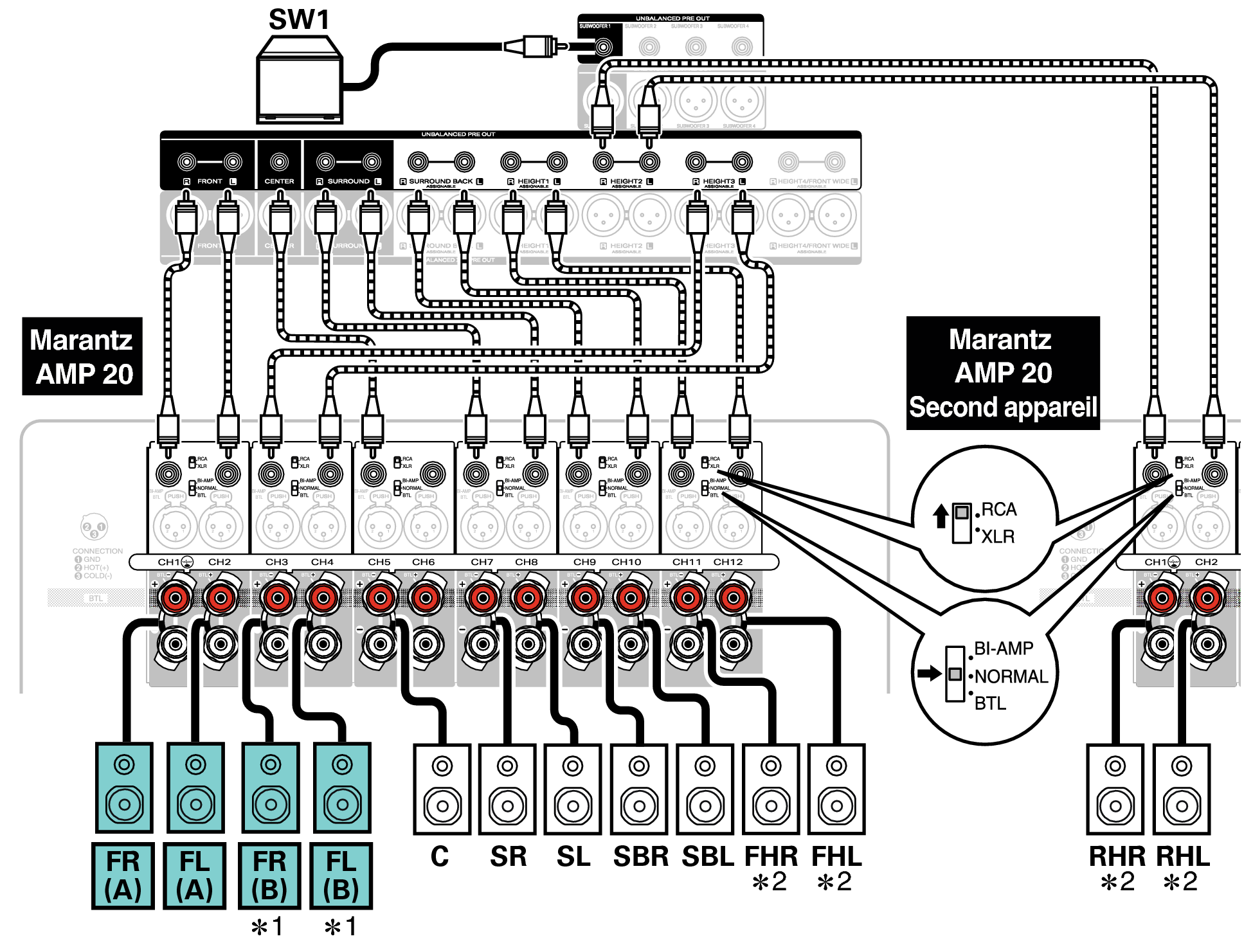

Bracket Open Exemple Bracket Close de connexion d’un connecteur UNBALANCED RCA

Conne SP 11.1 FB AV20

Les connecteurs PRE OUT pour la connexion aux secondes enceintes avant varient en fonction de la disposition de la zone principale. Reportez-vous à “Disposition des enceintes” dans le menu. lien

Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées aux connecteurs HEIGHT1, HEIGHT2 et HEIGHT3 RCA ou HEIGHT1, HEIGHT2 et HEIGHT3 XLR. Réglez les enceintes à connecter dans “Disposition des enceintes” dans le menu. lien
