Conexión de altavoces de 15.1 canales

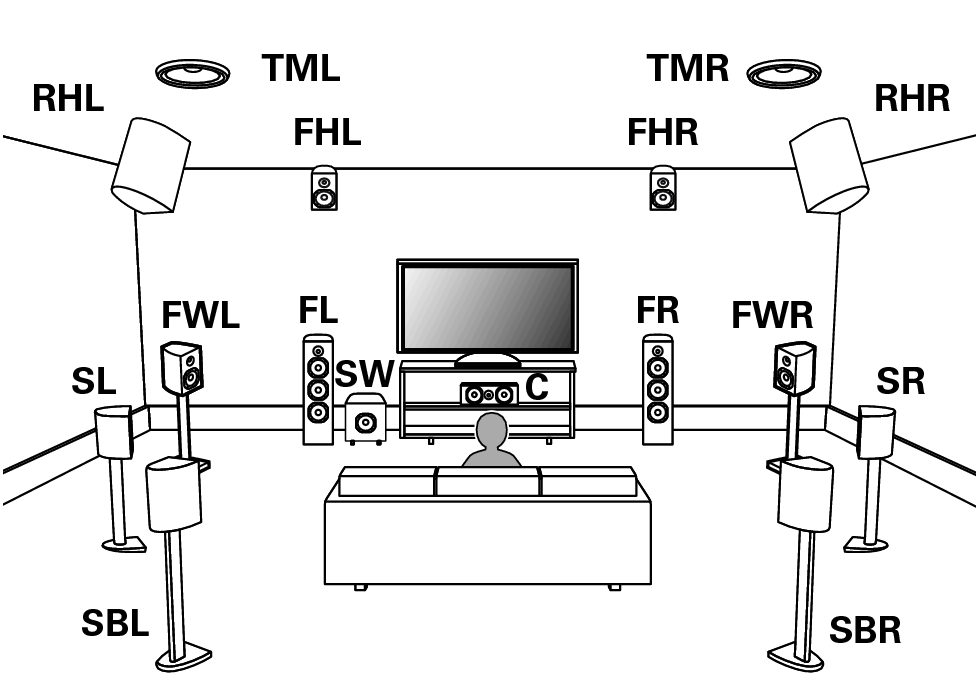

Ejemplo de disposición cuando se utilizan altavoces surround traseros, anchos delanteros y tres juegos de altavoces de altura

Pict SP Layout 15.1_1

Para obtener información sobre la conexión de cada altavoz, consulte Conexión de un amplificador de potenciaenlace.

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí
Surround: Sí
Surround trasero: 2 altavoces
Anchura frontal: Sí
Altavoces de altura: 6 altavoces
Distribución frontal: Altura frontal
Distribución central: Central superior
Distribución trasera: Altura trasero
TS/CH: No
Subwoofers: 1 altavoz

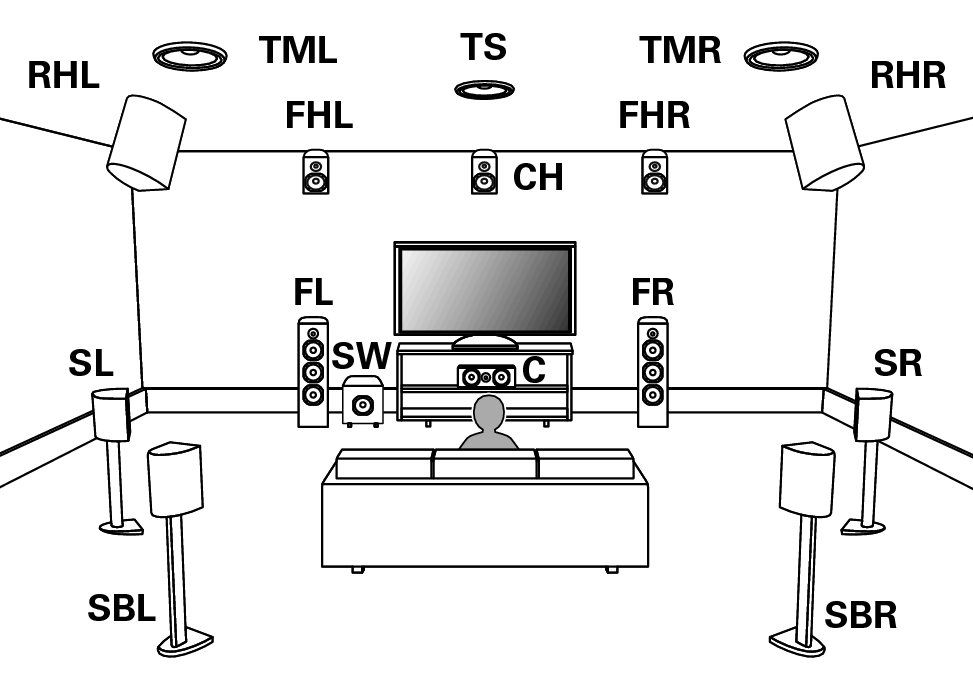

Ejemplo de disposición cuando se utilizan altavoces surround traseros y ocho altavoces de altura

Este sistema puede conectarse con altavoces de 15.1 canales como máximo y reproducir simultáneamente hasta 13.1 canales para la reproducción de Dolby Atmos y Auro-3D.

Los altavoces medios superiores, el altavoz surround superior y el altavoz de altura central se conmutan y reproducen según el formato de audio que se esté reproduciendo.

Pict SP Layout 15.1_2

Para obtener información sobre la conexión de cada altavoz, consulte Conexión de un amplificador de potenciaenlace.

Ajuste Distribución de altavoces en el menú de la siguiente manera. enlace

Central: Sí
Surround: Sí
Surround trasero: 2 altavoces
Anchura frontal: No
Altavoces de altura: 8 altavoces
Distribución frontal: Altura frontal
Distribución central: Central superior
Distribución trasera: Altura trasero
TS/CH: TS/CH
Subwoofers: 1 altavoz
