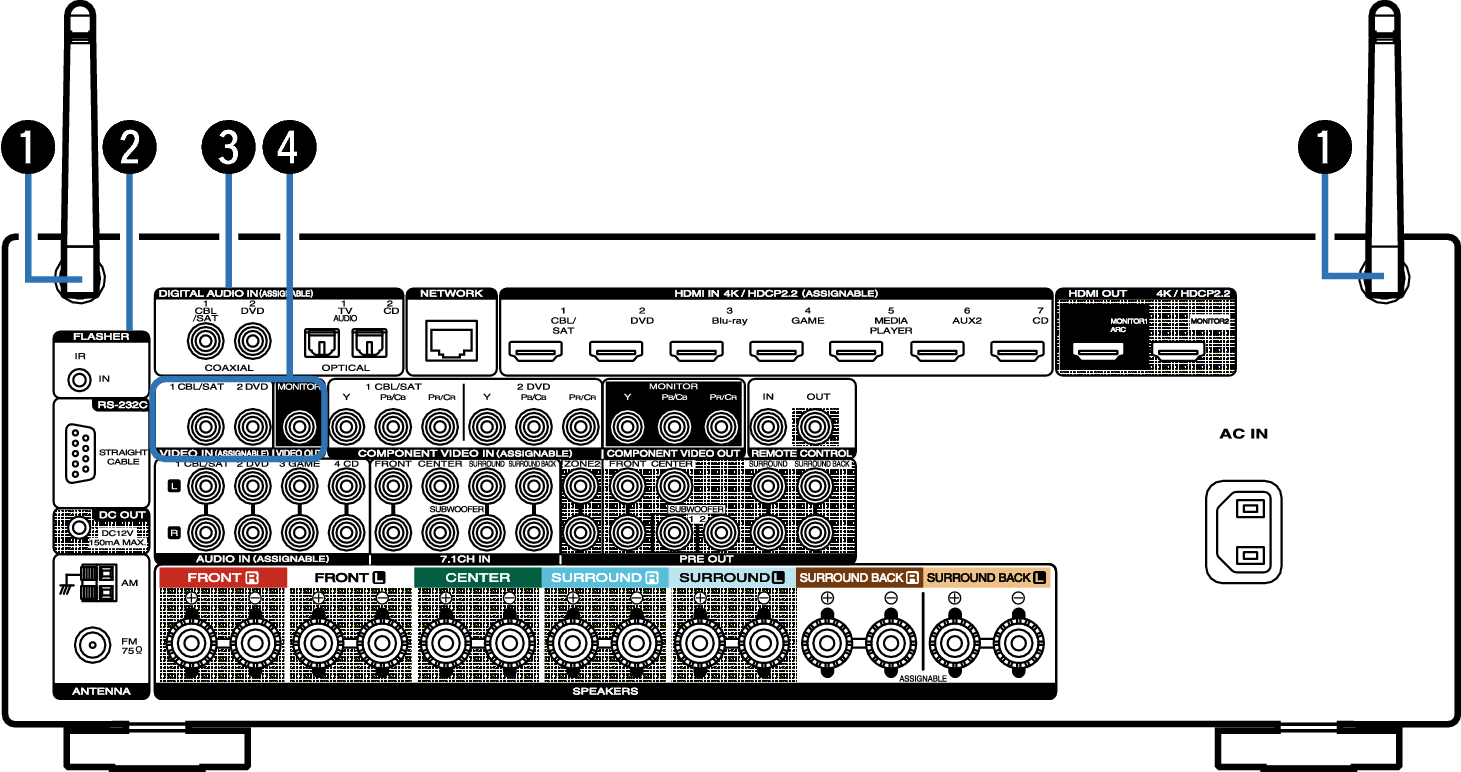

Задняя панель
Стержневые антенны для Bluetooth/беспроводной ЛВС
Установите данную антенну вертикально, при подключении к сети посредством беспроводной ЛВС или к портативному устройству посредством Bluetooth. ссылка

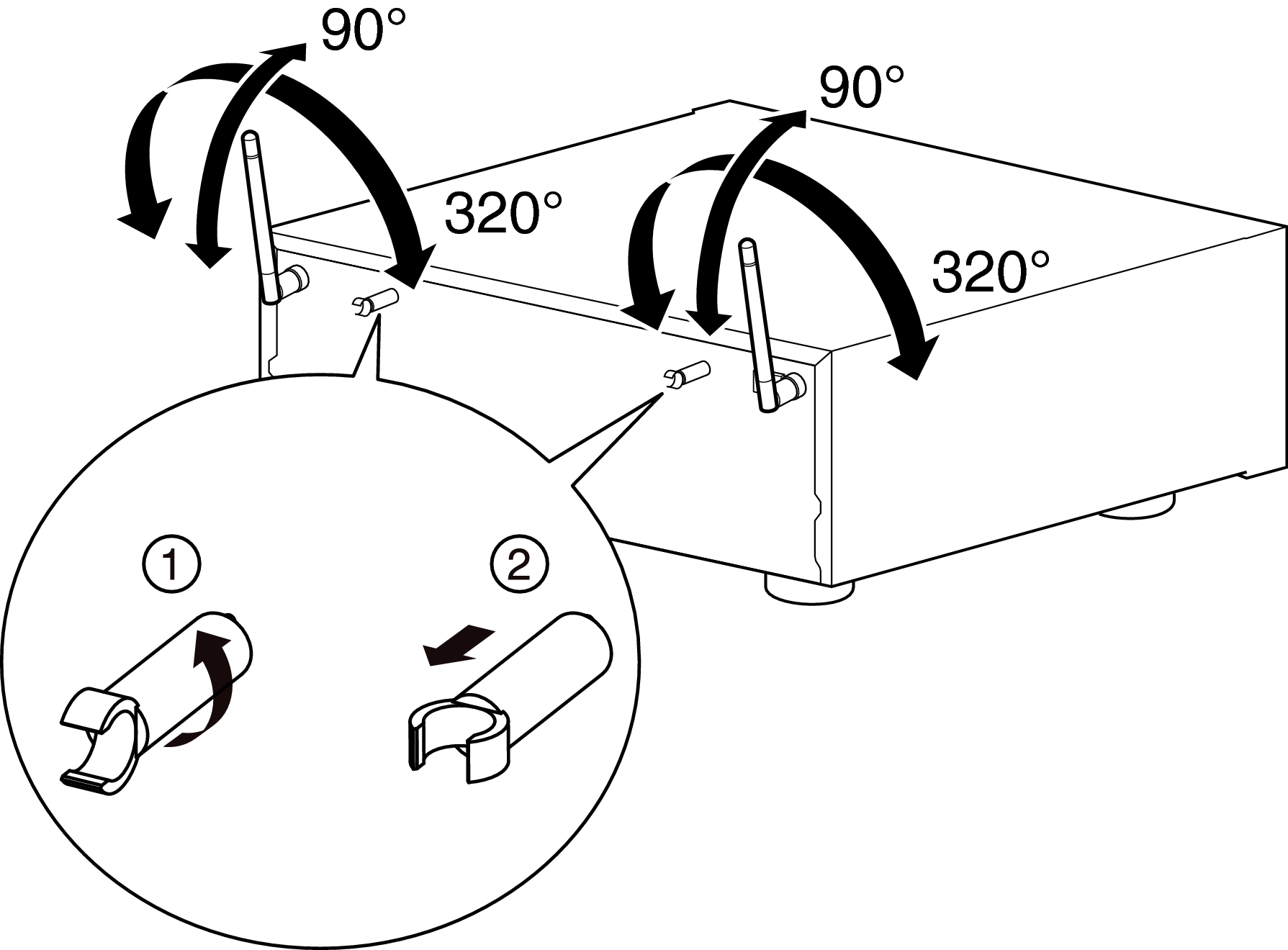

Зажим антенны можно снять с задней панели.
Поверните зажим антенны на 90 градусов влево.
Потяните зажим антенны на себя.
Зажим антенны требуется при транспортировке данного устройства. Храните его в надежном месте.
Прикрепите зажим антенны, следуя шагам для его снятия в обратном направлении.
Разъем FLASHER IN
Используется для подключения устройств управления наподобие BOX.
Разъемы для цифрового звука (DIGITAL AUDIO)
Используются для подключения устройств, оборудованных цифровыми аудиоразъемами.
Разъемы видео (VIDEO)
Используются для подключения устройств, оборудованных видеоразъемами.
Разъемы компонентного видео (COMPONENT VIDEO)
Используются для подключения устройств, оборудованных разъемами компонентного видео.
Разъем NETWORK
Используется для подключения LAN-кабеля при подключении к проводной сети ЛВС. ссылка
Разъем HDMI
Используются для подключения устройств, оборудованных разъемами HDMI.
Разъем RS-232C
Используется для подключения устройств контроллера домашней автоматизации, подходящих к разъемам RS-232C. Обратитесь к руководству пользователя контроллера домашней автоматизации для получения дополнительной информации о функциях последовательного управления данным устройством.
Предварительно выполните описанные ниже операции.
Выключите данное устройство.
Выключите данное устройство с помощью внешнего устройства управления.
Убедитесь в том, что устройство находится в режиме ожидания.

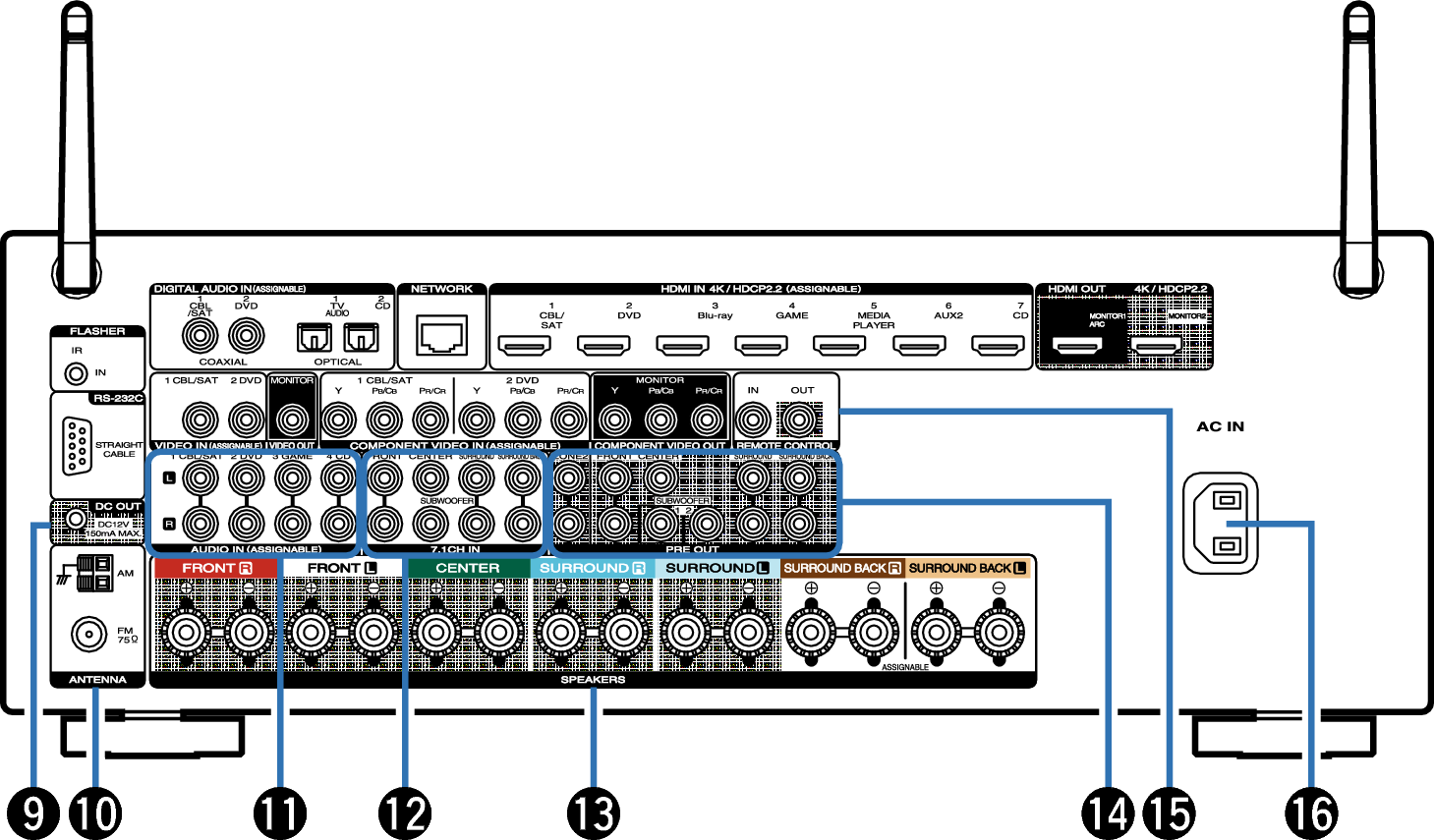

Разъем DC OUT
Используются для подключения устройств, оснащенных функцией триггера. ссылка
Гнездо FM/AM-антенны (ANTENNA)
Используется для подключения FM-антенн и рамочных АМ-антенн. ссылка
Разъемы аналогового звука (AUDIO)
Используются для подключения устройств, оборудованных аналоговыми аудиоразъемами.
Входные разъемы для 7.1-канального сигнала (7.1CH IN)
Используются для подключения устройства с многоканальным выходным аудиоразъемом. ссылка
Клеммы динамиков (SPEAKERS)
Используются для подключения динамиков. ссылка
Разъемы PRE OUT
Используются для подключения сабвуфера с встроенным усилителем или внешнего усилителя мощности.
Штекеры пульта дистанционного управления
Используются для подключения инфракрасных приемников/передатчиков для управления данным устройством и внешними устройствами из другого помещения. ссылка
Вход AC (AC IN)
Используется для подключения шнура питания. ссылка
ПРИМЕЧАНИЕ
Запрещается прикасаться к внутренним контактам разъемов на задней панели. Электростатический разряд может привести к неустранимому повреждению устройства.
