リアパネル
Bluetooth/無線LAN 用アンテナ端子
Bluetooth でお手持ちの機器と接続する場合、または無線LANでネットワークに接続する場合は、この端子に、付属のBluetooth/無線LAN 用外部アンテナを接続してご使用ください。 こちら

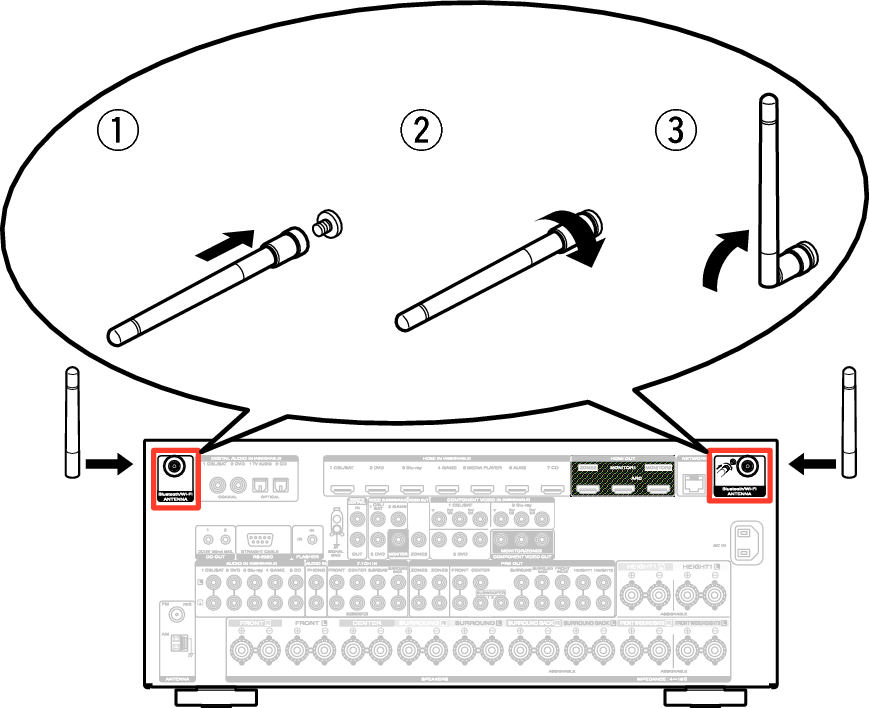

Bluetooth/無線LAN用外部アンテナをリアパネルのアンテナ端子と水平に合わせる。
アンテナを右に回してしっかり締める。
最も受信状態が良い向きにアンテナを回転させる。
DC OUT 端子
トリガー機能対応の機器を接続します。 こちら
デジタルオーディオ端子 （DIGITAL AUDIO）
デジタルオーディオ端子付きの機器を接続します。
RS-232C端子
RS-232Cシリアル端子を備えたホームオートメーションコントローラー機器への接続を可能にしています。本機のシリアルコントロールについての詳細は、ホームオートメーションコントローラー機器の取扱説明書をご覧ください。
FLASHER IN端子
コントロールBOXやその他のコントロール機器を接続して、本機をコントロールするときに使用します。
アース端子 (SIGNAL GND)
レコードプレーヤーのアース線を接続します。こちら
リモートコントロール端子 (REMOTE CONTROL)
メインゾーン以外の部屋から本機や外部機器を操作するために、赤外線受信機や送信機を接続します。こちら
ビデオ端子 （VIDEO）
ビデオ端子付きの機器を接続します。
HDMI端子
HDMI端子付きの機器を接続します。
ネットワーク端子（NETWORK）
有線LANでネットワークに接続する際にLANケーブルを接続します。 こちら
AC インレット（AC IN）
電源コードを接続します。 こちら
FM/AMアンテナ端子（ANTENNA）
FMアンテナやAMループアンテナを接続します。こちら
アナログオーディオ端子 （AUDIO）
アナログオーディオ端子付きの機器を接続します。こちら
7.1チャンネル入力端子 (7.1CH IN)
マルチチャンネル音声出力端子付きの機器を接続します。こちら
スピーカー端子 （SPEAKERS）
スピーカーを接続します。 こちら
プリアウト端子（PRE OUT）
コンポーネントビデオ端子 （COMPONENT VIDEO）
コンポーネントビデオ端子付きの機器を接続します。 こちら
ご注意
端子内部のピンには絶対に触れないでください。静電気により、故障の原因になることがあります。
