Конфигурация динамика и настройки “Назнач. усил.”
Данное устройство имеет встроенный 9-канальный усилитель мощности. Кроме основной 5.1-канальной системы можно сконфигурировать множество систем динамиков путем изменения настроек “Назнач. усил.” в соответствии с вариантом применения, например 7.1-канальные системы, соединения bi-amp и 2-канальные системы для многозонального воспроизведения. ссылка
Выполните настройки “Назнач. усил.” в соответствии с количеством комнат и конфигурацией устанавливаемого динамика. ссылка
|
Динамик воспроизведения в каждой зоне |
Настройка рабочего режима (“Назнач. усил.”) |
Стр. соединения |
|
|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
||
|
5.1-канальное воспроизведение |
2-канальный (Pre-out) |
Можно установить во всех режимах “Назнач. усил.”. |
|
|
7.1-канальное воспроизведение |
7.1-кан + Зона2 |
||
|
9.1-канальное воспроизведение |
9.1 -кан. (По умолчанию) |
||
|
11.1-канальное воспроизведение |
11.1 -кан. |
||
|
7.1-канальное воспроизведение (подключение передних динамиков с двухполосным усилением) |
7.1-кан (Би-ампинг) |
||
|
Вторые фронтальные динамики |
7.1-кан + Фронт B |
||
|
7.1-канальное воспроизведение |
2-канальный |
7.1-кан + Зона2 |
|
|
5.1-канальное воспроизведение (подключение передних динамиков с двухполосным усилением) |
2-канальный |
5.1-к (Би-амп)+Зона2 |
|
Режим звука, который можно выбрать, варьируется в зависимости от конфигурации динамиков. См. “Взаимосвязь режимов звука с канальным выводом” ссылка относительно поддерживаемых режимов звука.
На следующих страницах представлены примеры основных соединений.
В дополнение к подключениям, описанным на стр.ссылка - ссылка, данное устройство позволяет выполнять различные акустические подключения через настройку “Назнач. усил.”.

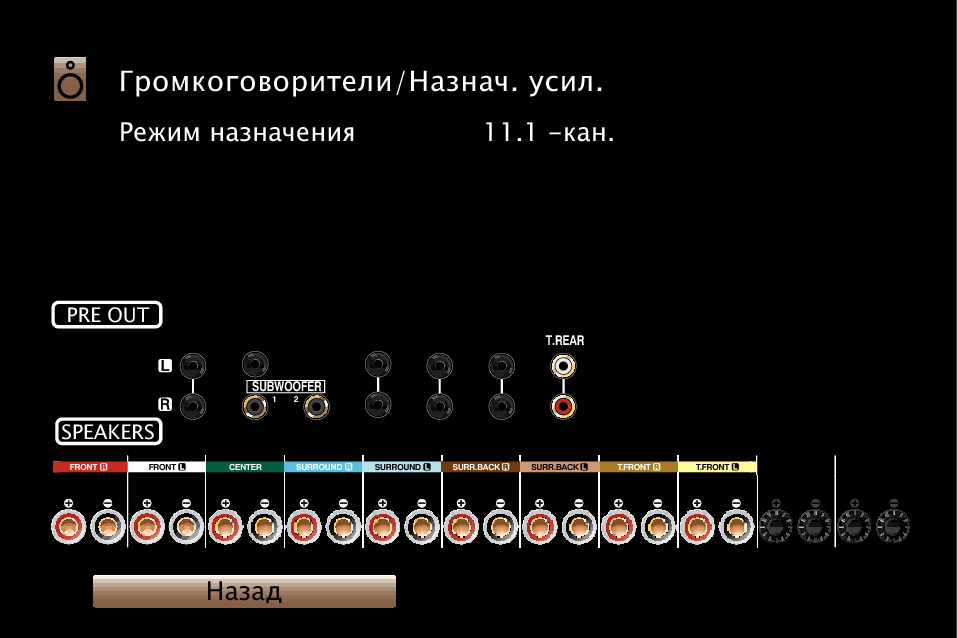

Также см. экран меню в “Илл-я клемм АС” на экране настройки “Назнач. усил.”, который покажет, как выполнить подключения в Вашей обстановке.

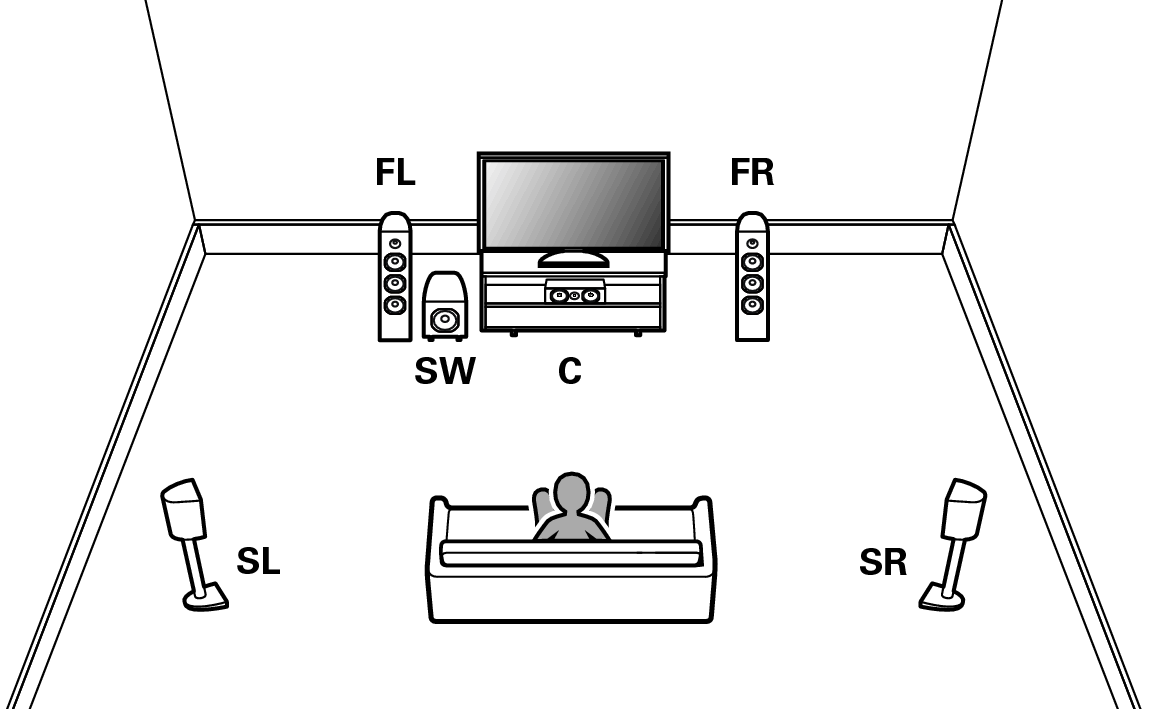

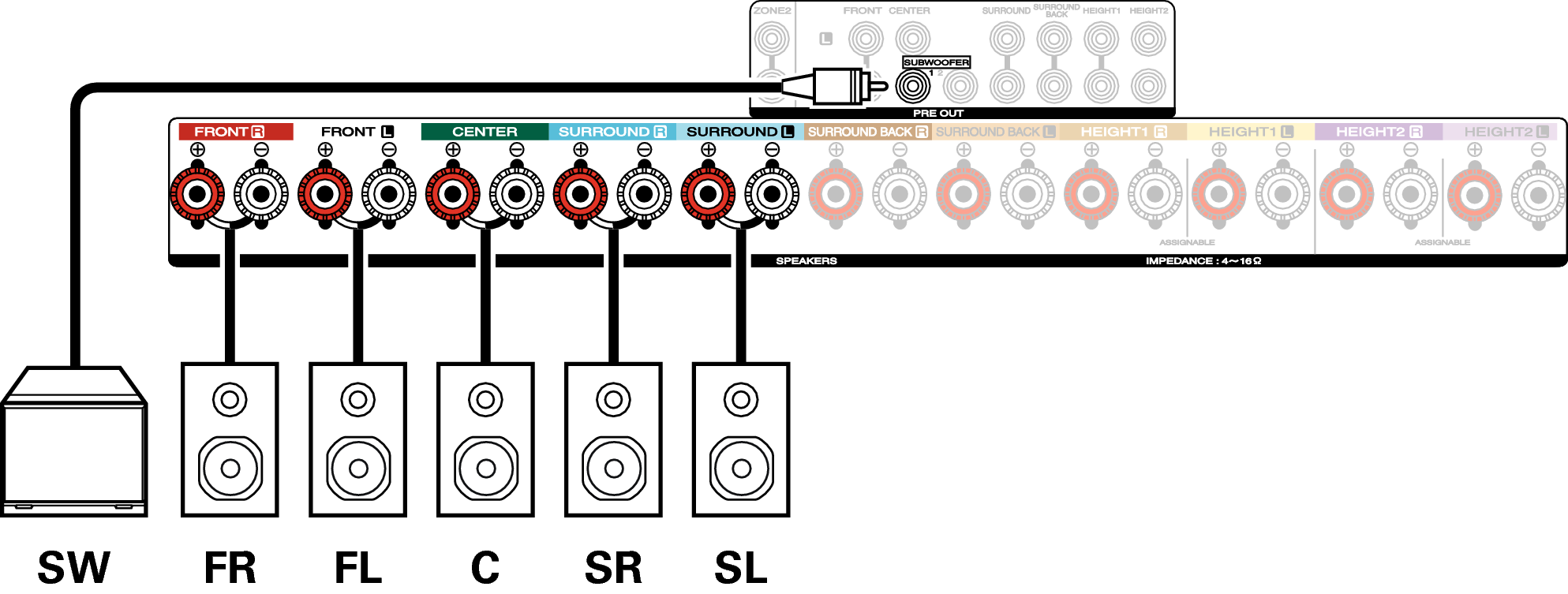

5.1-канальное воспроизведение
Служит в качестве основной 5.1-канальной объемной системы.
7.1-канальное воспроизведение

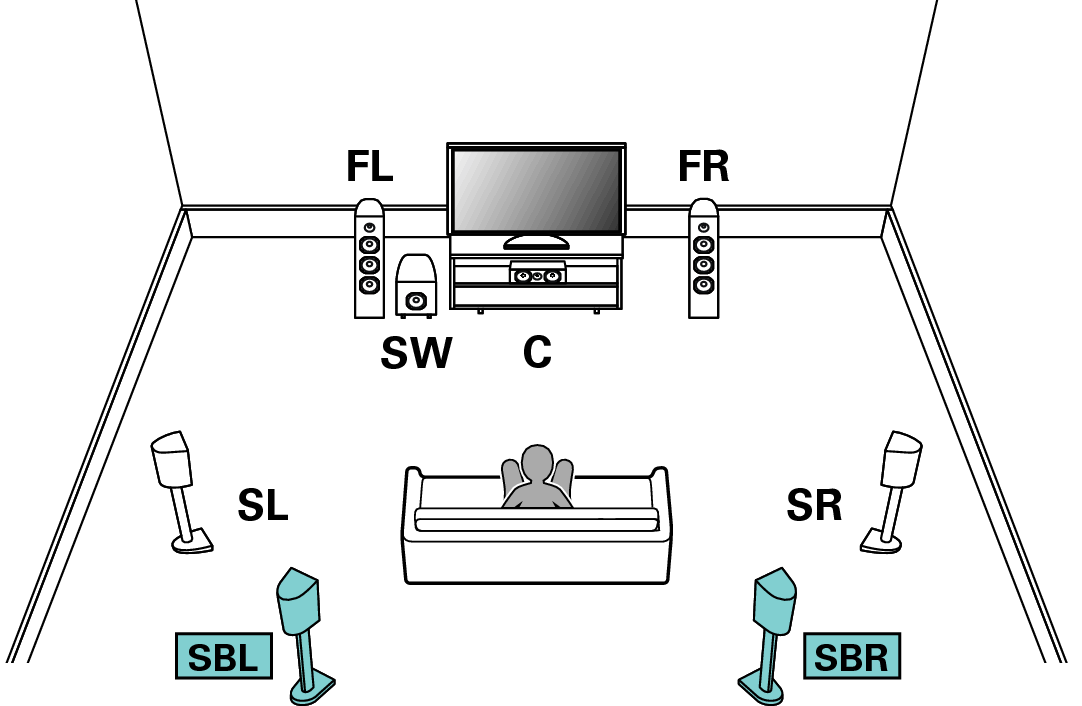

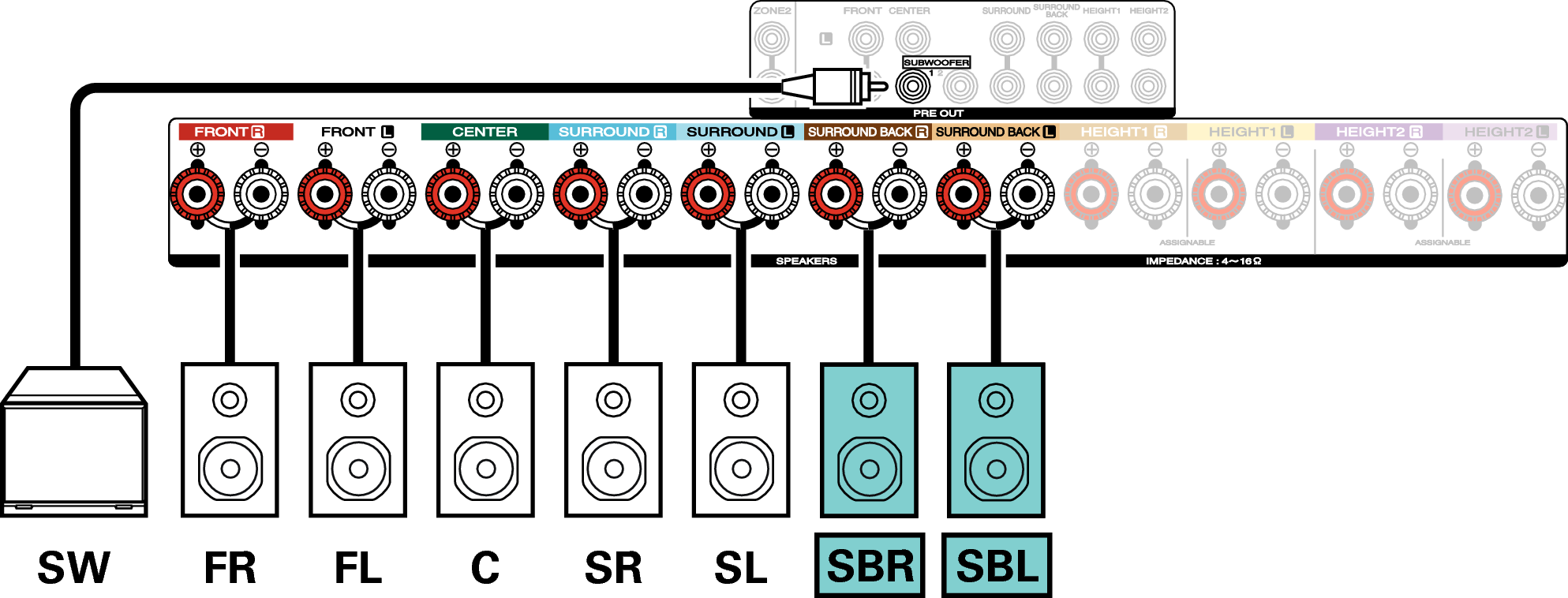

Пример соединений при использовании тыловых динамиков объемного звучания
Данная система объемного звука 7.1-канальная такая же, как и основная 5.1-канальная система, но с задними объемными динамиками.
Установите в меню для параметра “Пол” – “Макет размещ.” значение “5к & Саб” при выполнении соединения в этой конфигурации. ссылка
Если используется только один тыловой динамик объемного звучания, подключите его к клемме SURROUND BACK L.
Пример соединений при использовании потолочных динамиков
Данная 7.1-канальная система объемного звучания является такой же, как и основная 5.1-канальная система, но с потолочными динамиками.
Установите в меню для параметра “Пол” – “Макет размещ.” значение “5 кан”, а для параметра “Верхние АС” – значение “2 кан” при выполнении соединения в этой конфигурации. ссылка
Вместо потолочных средних динамиков можно подключить потолочные фронтальные или потолочные тыловые динамики. В этом случае установите в меню подсоединяемые потолочные динамики в разделе “Верхние” – “Макет размещ.”. ссылка
Пример соединений при использовании верхних динамиков
Данная 7.1-канальная система объемного звучания является такой же, как и основная 5.1-канальная система, но с фронтальными верхними динамиками.
Установите в меню для параметра “Пол” – “Макет размещ.” значение “5 кан”, а для параметра “Верхние АС” – значение “2 кан” при выполнении соединения в этой конфигурации. ссылка
Вместо фронтальных верхних динамиков можно подключить тыловые верхние динамики. В этом случае установите в меню подсоединяемые верхние динамики в разделе “Верхние” – “Макет размещ.”. ссылка

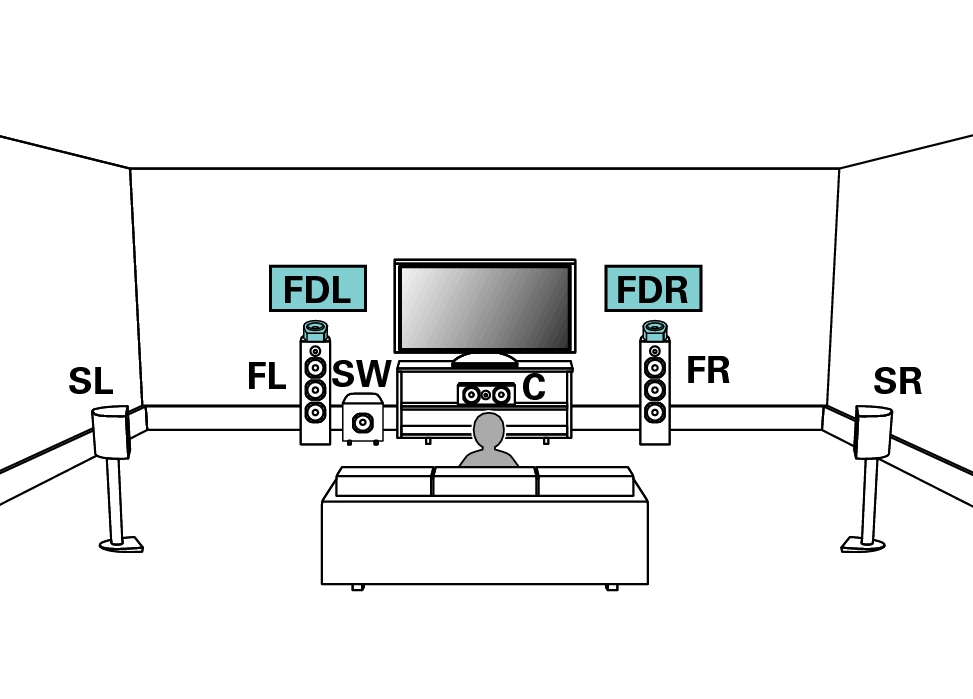

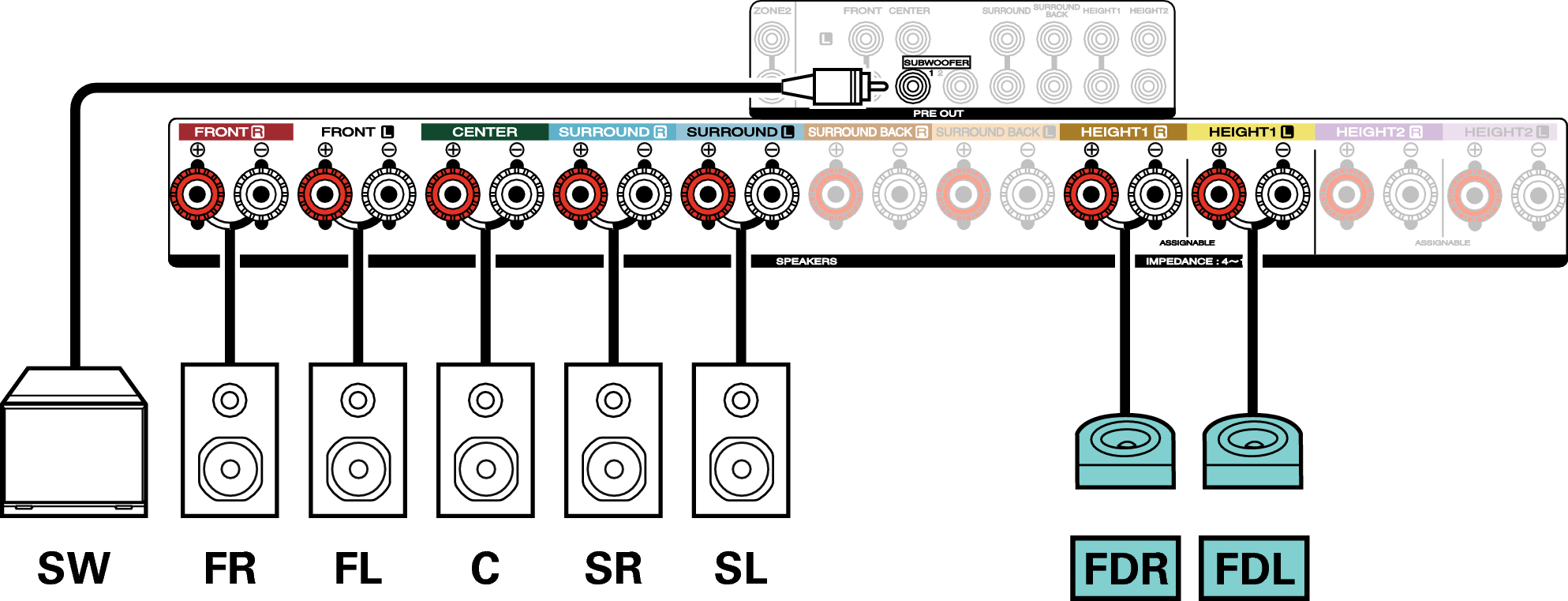

Пример соединений при использовании динамиков Dolby Atmos Enabled
Данная 7.1-канальная система объемного звучания является такой же, как и основная 5.1-канальная система, но с фронтальными динамиками Dolby.
Установите в меню для параметра “Пол” – “Макет размещ.” значение “5 кан”, а для параметра “Dolby АС” – значение “2 кан” при выполнении соединения в этой конфигурации. ссылка
Вместо фронтальных динамиков Dolby можно подключить динамики Dolby объемного звучания. В этом случае установите в меню подсоединяемые динамики Dolby Atmos Enabled в разделе “Верхние” - “Макет размещ.”.
ссылка
9.1-канальное воспроизведение
Данная система, основанная на 5.1-канальной системе, воспроизводит до 9.1 каналов одновременно.
Вы можете подключить динамики максимум для 11 каналов для MAIN ZONE. При подключении динамиков для 10 или более каналов воспроизводящие звук динамики автоматически переключатся в зависимости от входного сигнала и режима звука.

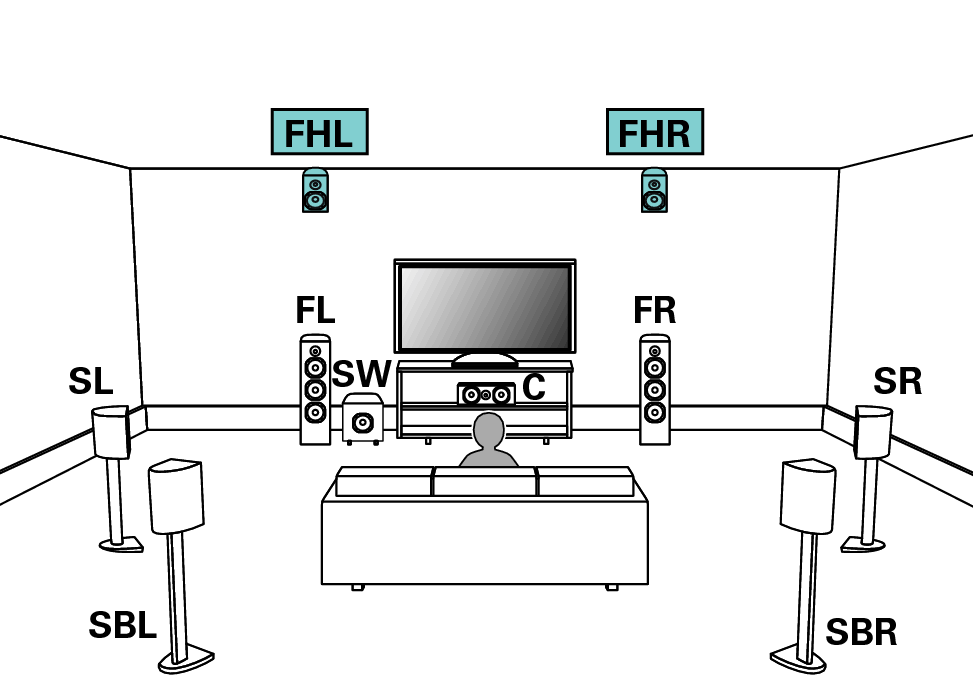

Пример соединений при использовании одного комплекта потолочных динамиков
Установите в меню для параметра “Верхние” – “Верхние АС” значение “2 кан” при выполнении соединения в этой конфигурации. ссылка
Вместо потолочных средних динамиков можно подключить потолочные фронтальные или потолочные тыловые динамики. В этом случае установите в меню подсоединяемые потолочные динамики в разделе “Верхние” – “Макет размещ.”. ссылка

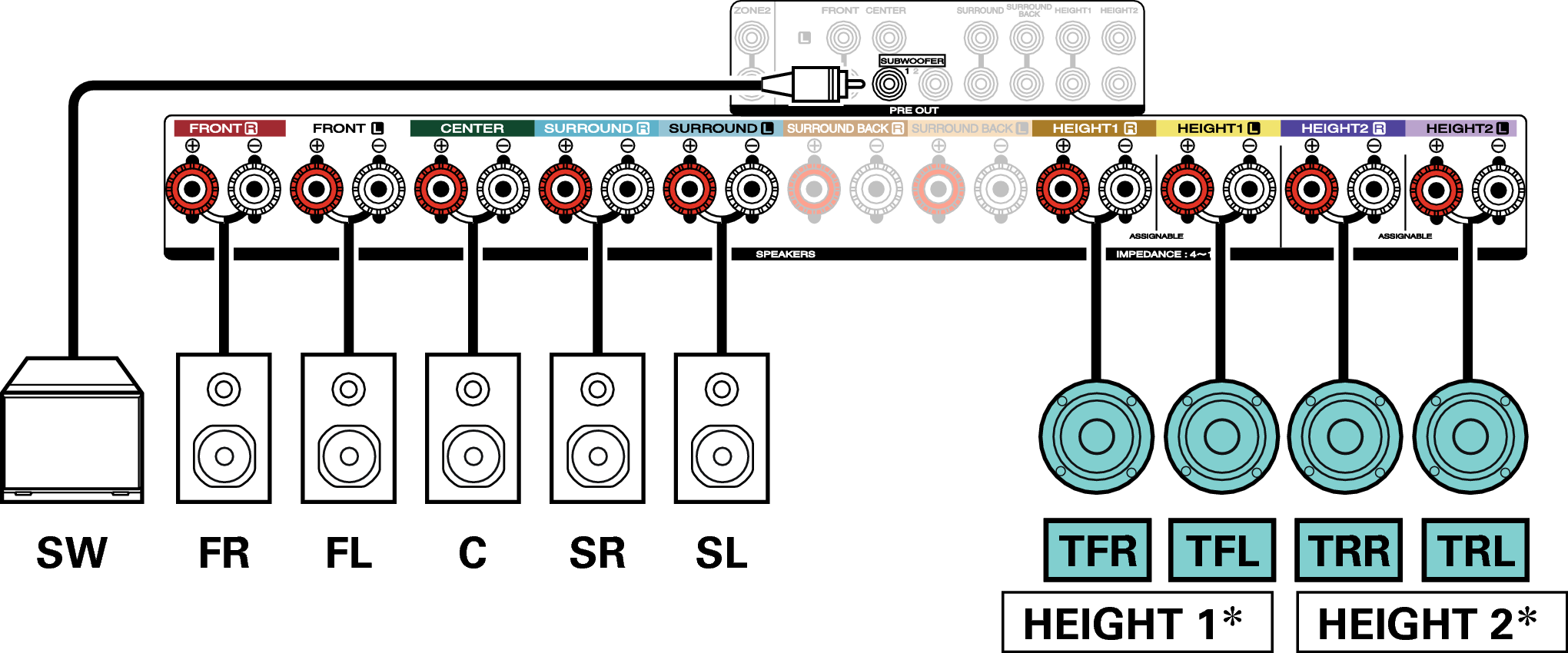

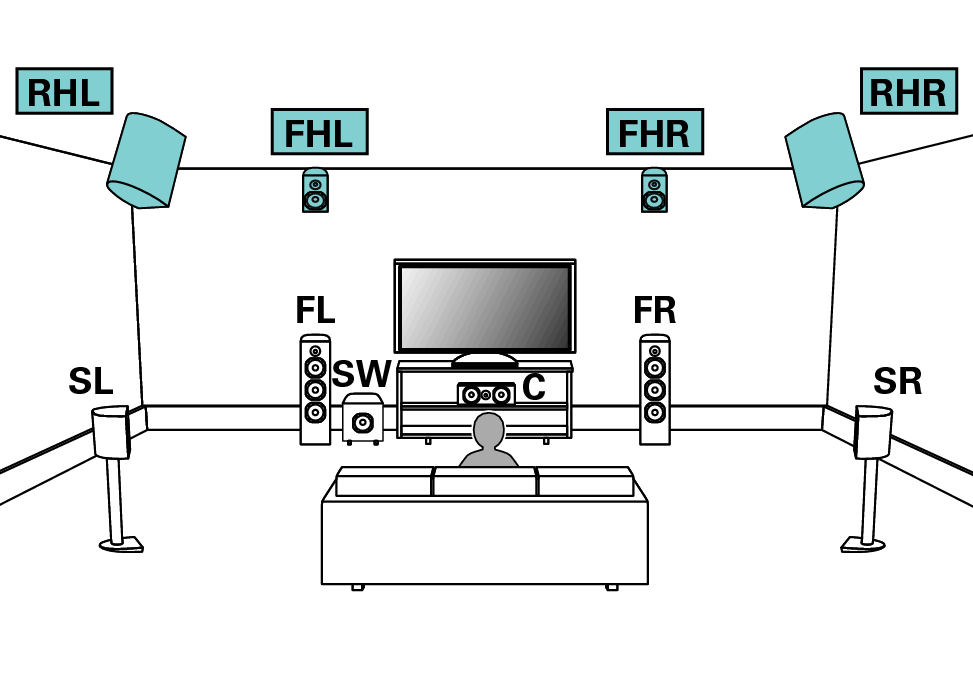

Пример соединений при использовании двух комплектов потолочных динамиков
Установите в меню для параметра “Верхние” – “Верхние АС” значение “4 кан” при выполнении соединения в этой конфигурации. ссылка
В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка

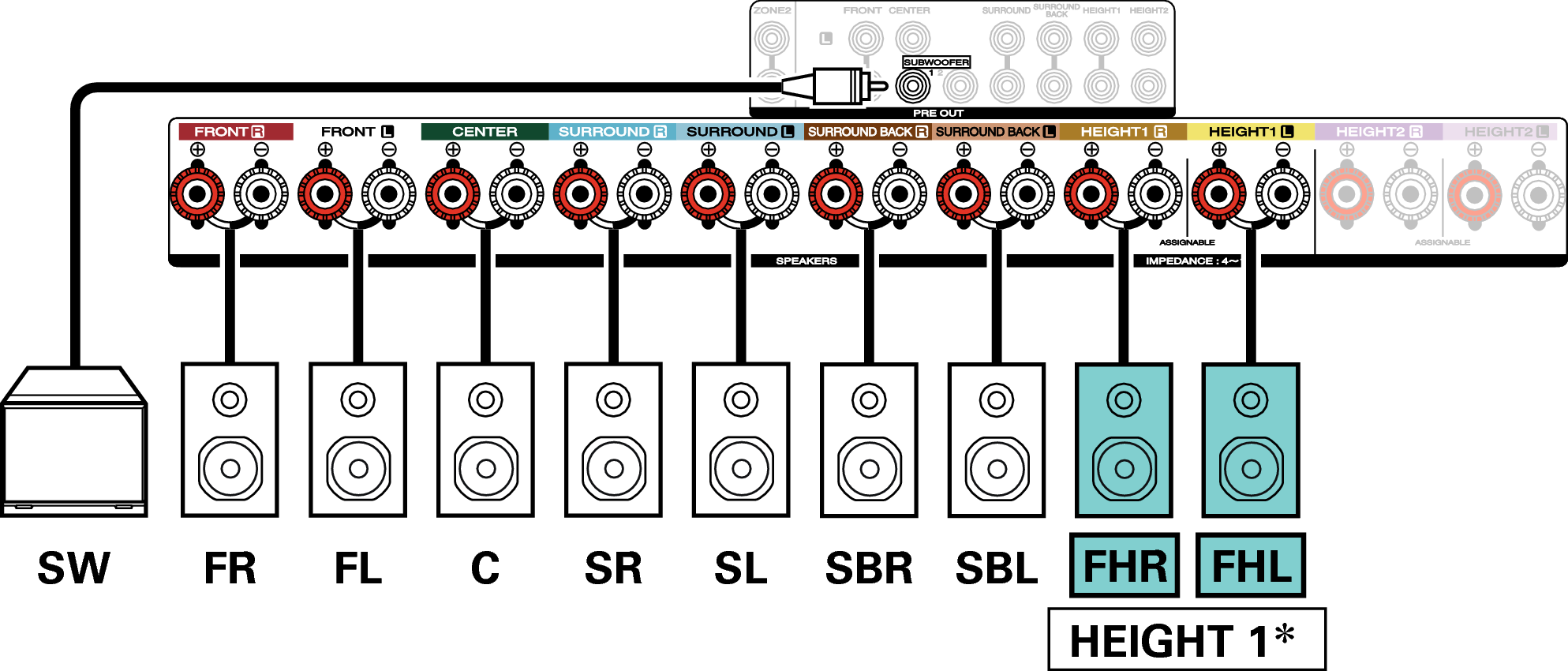

Пример соединений при использовании одного комплекта верхних динамиков
Установите в меню для параметра “Верхние” – “Верхние АС” значение “2 кан” при выполнении соединения в этой конфигурации. ссылка
Вместо фронтальных верхних динамиков можно подключить тыловые верхние динамики. В этом случае установите в меню подсоединяемые верхние динамики в разделе “Верхние” – “Макет размещ.”. ссылка
Пример соединений при использовании двух комплектов верхних динамиков
Установите в меню для параметра “Верхние” – “Верхние АС” значение “4 кан” при выполнении соединения в этой конфигурации. ссылка
В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка

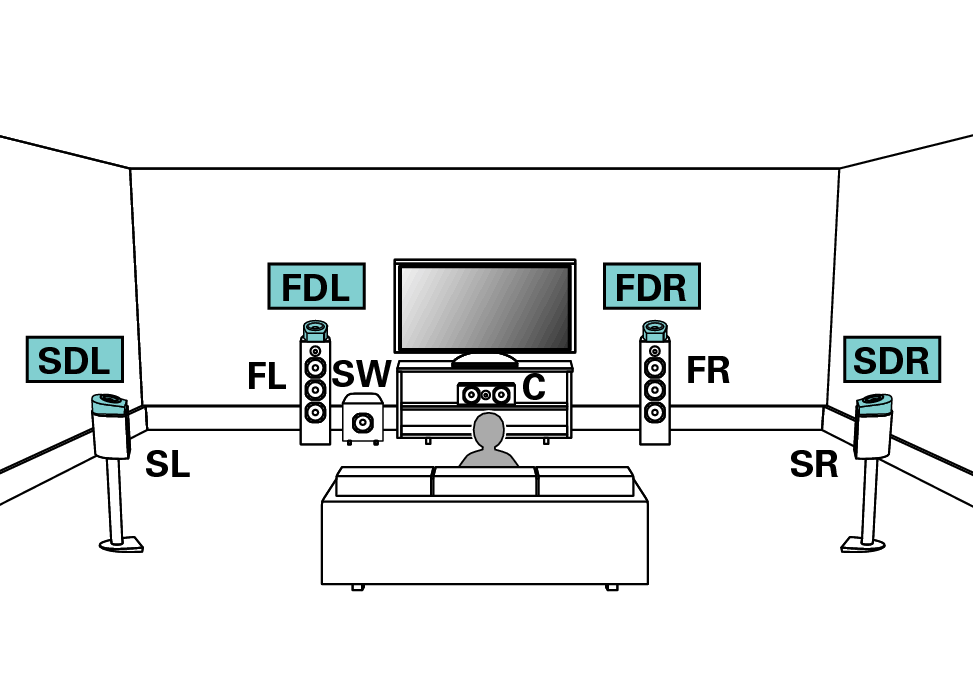

Пример соединений при использовании одного комплекта динамиков Dolby Atmos Enabled
Установите в меню для параметра “Верхние” – “Dolby АС” значение “2 кан” при выполнении соединения в этой конфигурации. ссылка
Вместо фронтальных динамиков Dolby можно подключить динамики Dolby объемного звучания. В этом случае установите в меню подсоединяемые динамики Dolby Atmos Enabled в разделе “Верхние” - “Макет размещ.”. ссылка
Пример соединений при использовании двух комплектов динамиков Dolby Atmos Enabled
Установите в меню для параметра “Верхние” – “Dolby АС” значение “4 кан” при выполнении соединения в этой конфигурации. ссылка
В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка
Выходные каналы с разъемов для динамиков HEIGHT1 и HEIGHT2 можно заменить на следующие шаблоны в зависимости от используемых систем динамиков.
Установите в меню этот параметр из “Назнач. усил.”. ссылка
|
Используемая комбинация верхних динамиков |
Подключенные разъемы |
|||
|---|---|---|---|---|
|
Число верхних/потолочных динамиков |
Число динамиков Dolby |
Шаблон комбинации |
HEIGHT1 SPEAKER |
HEIGHT2 SPEAKER |
|
2 динамика |
Нет |
Фр. Верхние |
Фр. Верхние |
- |
|
Фр. Потолоч |
Фр. Потолоч |
- |
||
|
Потолоч Средн |
Потолоч Средн |
- |
||
|
Потолоч Тыл |
Потолоч Тыл |
- |
||
|
Тыл Верх |
Тыл Верх |
- |
||
|
Нет |
2 динамика |
Фронт Dolby |
Фронт Dolby |
- |
|
Бок Dolby |
Бок Dolby |
- |
||
|
Тыл Dolby |
Тыл Dolby |
- |
||
|
4 динамика |
Нет |
Фр. Верхние & Потолоч Ср |
Фр. Верхние |
Потолоч Средн |
|
Фр. Верхние & Потолоч Тыл |
Фр. Верхние |
Потолоч Тыл |
||
|
Фр. Верхние & Тыл Верх |
Фр. Верхние |
Тыл Верх |
||
|
Фр. Потолоч & Потолоч Тыл |
Фр. Потолоч |
Потолоч Тыл |
||
|
Фр. Потолоч & Тыл Верх |
Фр. Потолоч |
Тыл Верх |
||
|
Потолоч Ср & Тыл Верх |
Потолоч Средн |
Тыл Верх |
||
|
2 динамика |
2 динамика |
Фронт Dolby & Потолоч Тыл |
Фронт Dolby |
Потолоч Тыл |
|
Фронт Dolby & Тыл Верх |
Фронт Dolby |
Тыл Верх |
||
|
Фронт Выс & Окр Dolby |
Фр. Верхние |
Бок Dolby |
||
|
Топ Фронт & Окр Dolby |
Фр. Потолоч |
Бок Dolby |
||
|
Нет |
4 динамика |
Фронт Dolby & Окр Dolby |
Фронт Dolby |
Бок Dolby |
11.1-канальное воспроизведение
Данная система, основанная на 5.1-канальной системе, воспроизводит до 11.1 каналов одновременно.
Вы можете подключить динамики максимум для 11 каналов для MAIN ZONE с помощью внешнего усилителя мощности.

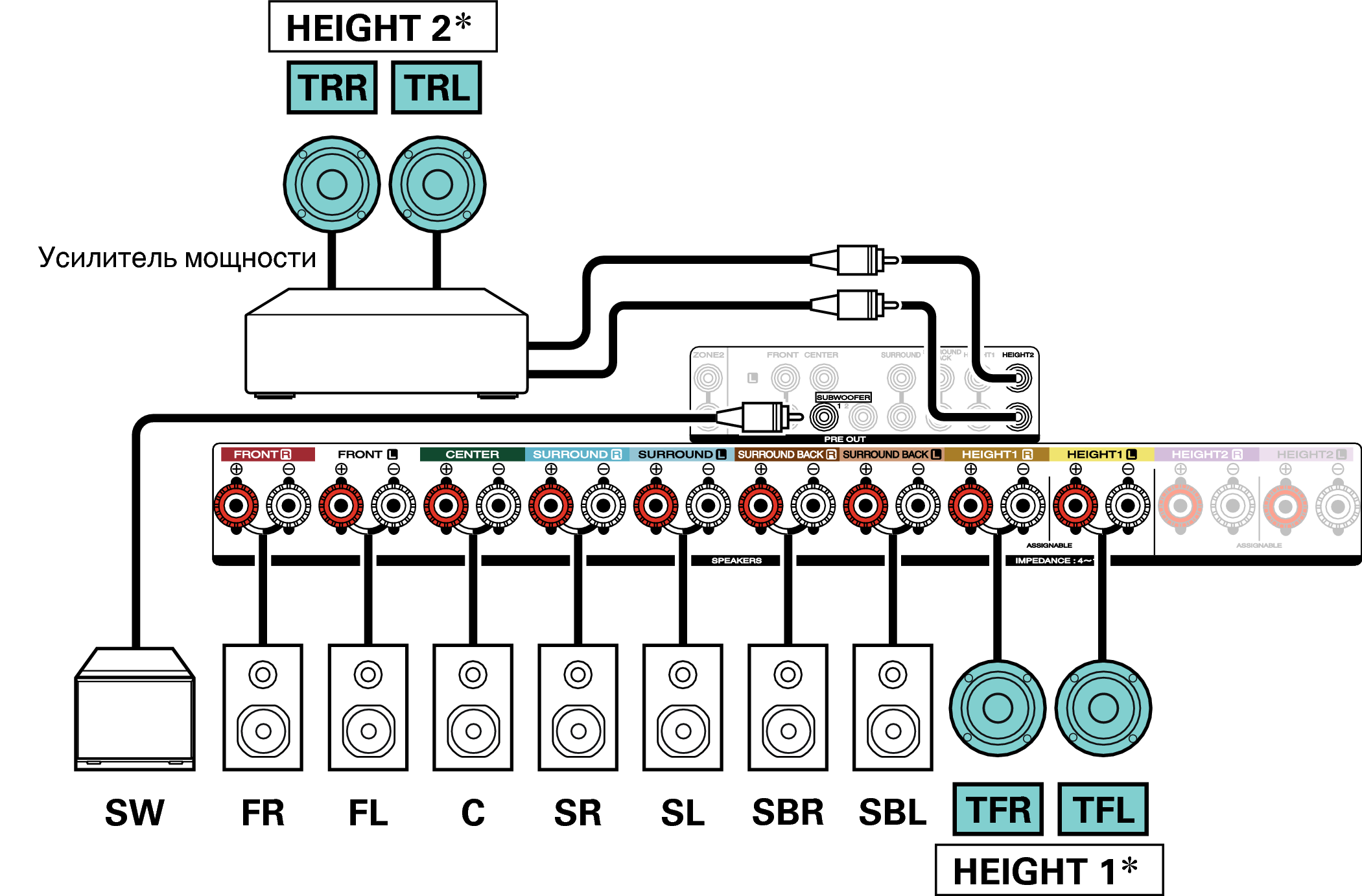

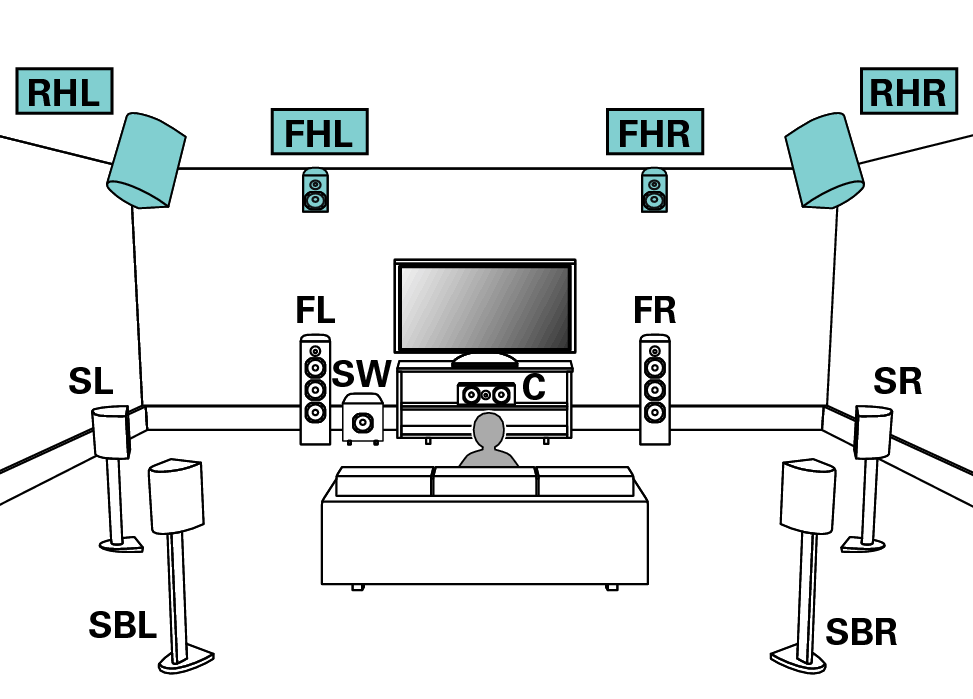

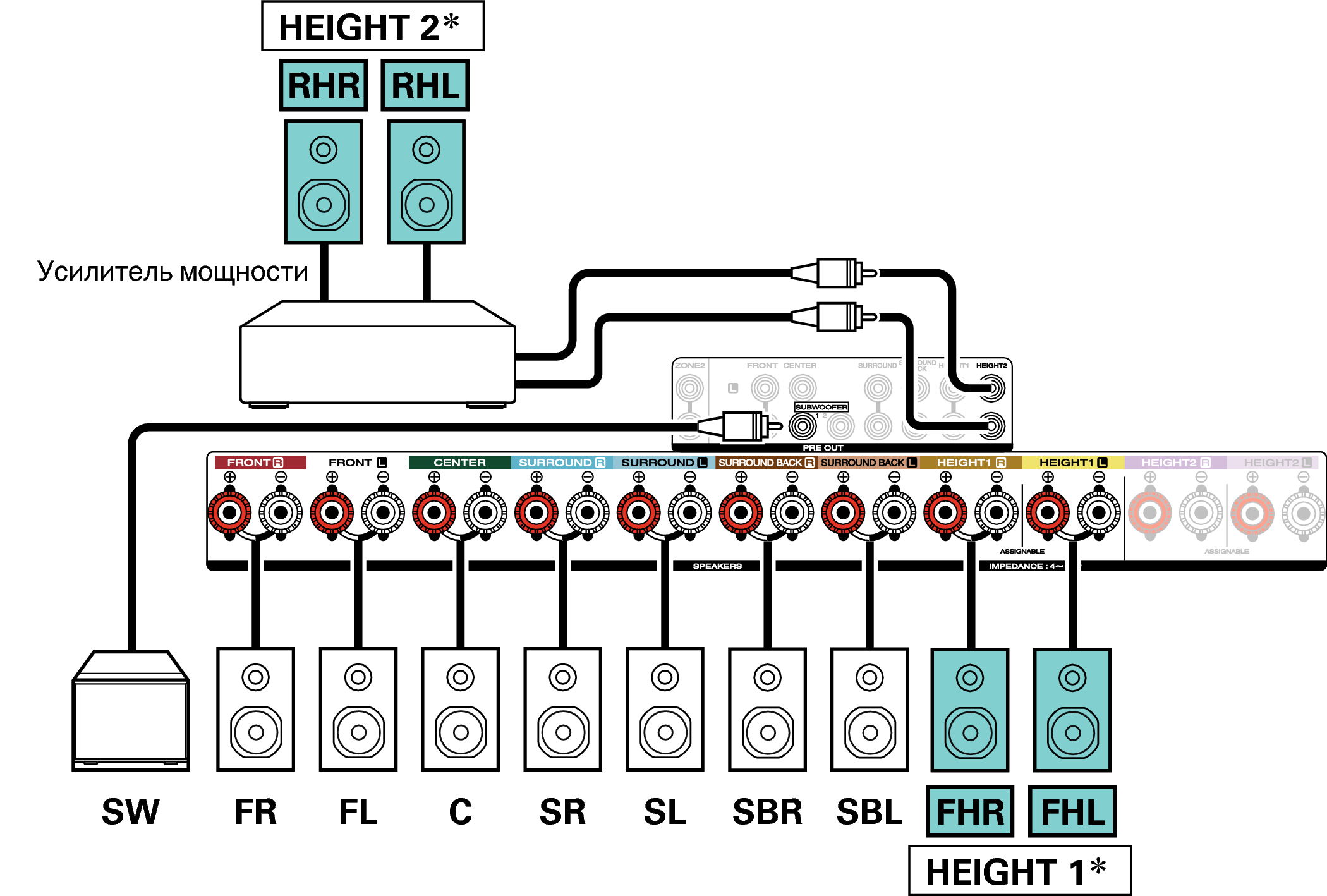

Пример соединений при использовании двух комплектов потолочных динамиков
Установите в меню для параметра “Верхние” – “Верхние АС” значение “4 кан” при выполнении соединения в этой конфигурации. ссылка
В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка
Пример соединений при использовании двух комплектов верхних динамиков
Установите в меню для параметра “Верхние” – “Верхние АС” значение “4 кан” при выполнении соединения в этой конфигурации. ссылка
В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка

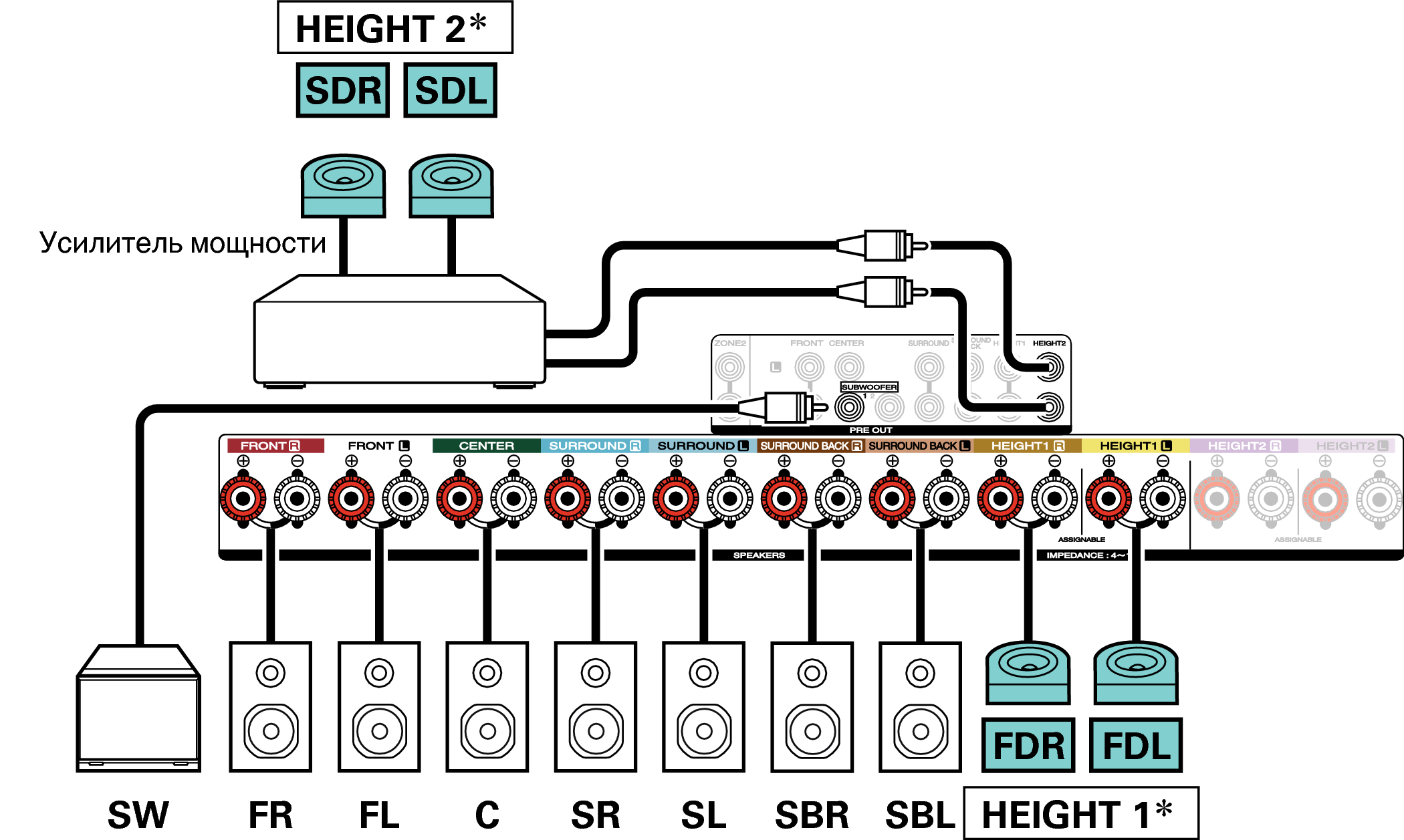

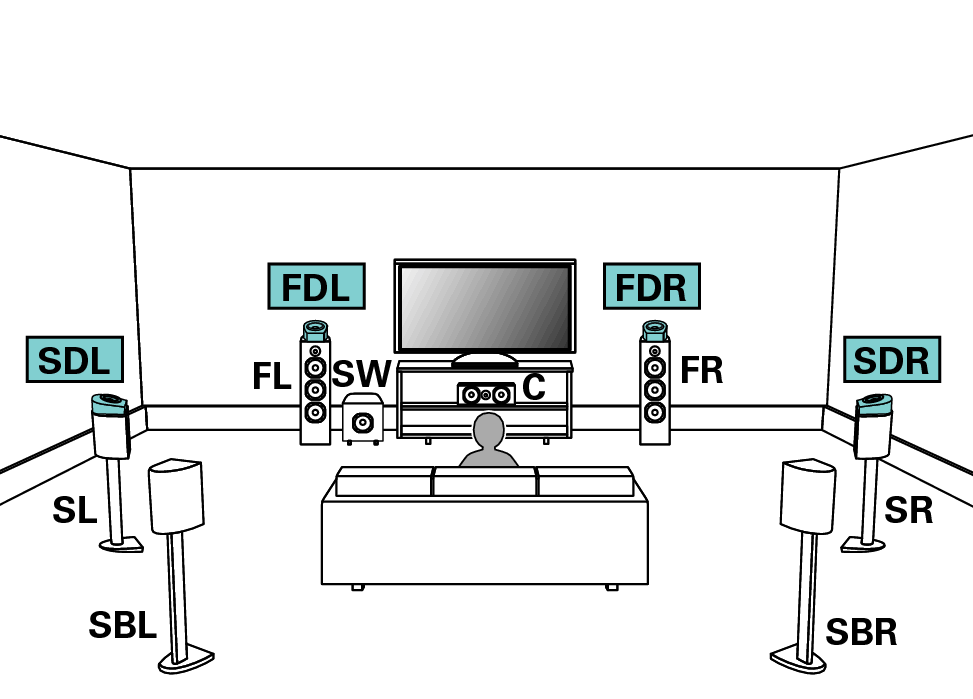

Пример соединений при использовании двух комплектов динамиков Dolby Atmos Enabled
Установите в меню для параметра “Верхние” – “Dolby АС” значение “4 кан” при выполнении соединения в этой конфигурации. ссылка
В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка
Комбинацию каналов HEIGHT1 и HEIGHT2 можно заменить на следующие шаблоны в зависимости от используемой системы динамиков.
Установите в меню этот параметр из “Назнач. усил.”. ссылка
|
Используемая комбинация верхних динамиков |
Подключенные разъемы |
|||
|---|---|---|---|---|
|
Число верхних/потолочных динамиков |
Число динамиков Dolby |
Шаблон комбинации |
HEIGHT1 SPEAKER |
HEIGHT2 PRE OUT |
|
2 динамика |
Нет |
Фр. Верхние |
Фр. Верхние |
- |
|
Фр. Потолоч |
Фр. Потолоч |
- |
||
|
Потолоч Средн |
Потолоч Средн |
- |
||
|
Потолоч Тыл |
Потолоч Тыл |
- |
||
|
Тыл Верх |
Тыл Верх |
- |
||
|
4 динамика |
Нет |
Фр. Верхние & Потолоч Ср |
Фр. Верхние |
Потолоч Средн |
|
Фр. Верхние & Потолоч Тыл |
Фр. Верхние |
Потолоч Тыл |
||
|
Фр. Верхние & Тыл Верх |
Фр. Верхние |
Тыл Верх |
||
|
Фр. Потолоч & Потолоч Тыл |
Фр. Потолоч |
Потолоч Тыл |
||
|
Фр. Потолоч & Тыл Верх |
Фр. Потолоч |
Тыл Верх |
||
|
Потолоч Ср & Тыл Верх |
Потолоч Средн |
Тыл Верх |
||
|
Нет |
2 динамика |
Фронт Dolby |
Фронт Dolby |
- |
|
Бок Dolby |
Бок Dolby |
- |
||
|
Тыл Dolby |
Тыл Dolby |
- |
||
|
2 динамика |
2 динамика |
Фронт Dolby & Потолоч Тыл |
Фронт Dolby |
Потолоч Тыл |
|
Фронт Dolby & Тыл Верх |
Фронт Dolby |
Тыл Верх |
||
|
Фронт Выс & Окр Dolby |
Фр. Верхние |
Бок Dolby |
||
|
Фр. Верхние & Тыл Dolby |
Фр. Верхние |
Тыл Dolby |
||
|
Топ Фронт & Окр Dolby |
Фр. Потолоч |
Бок Dolby |
||
|
Фр. Потолоч & Тыл Dolby |
Фр. Потолоч |
Тыл Dolby |
||
|
Нет |
4 динамика |
Фронт Dolby & Окр Dolby |
Фронт Dolby |
Бок Dolby |
|
Фронт Dolby & Тыл Dolby |
Фронт Dolby |
Тыл Dolby |
||

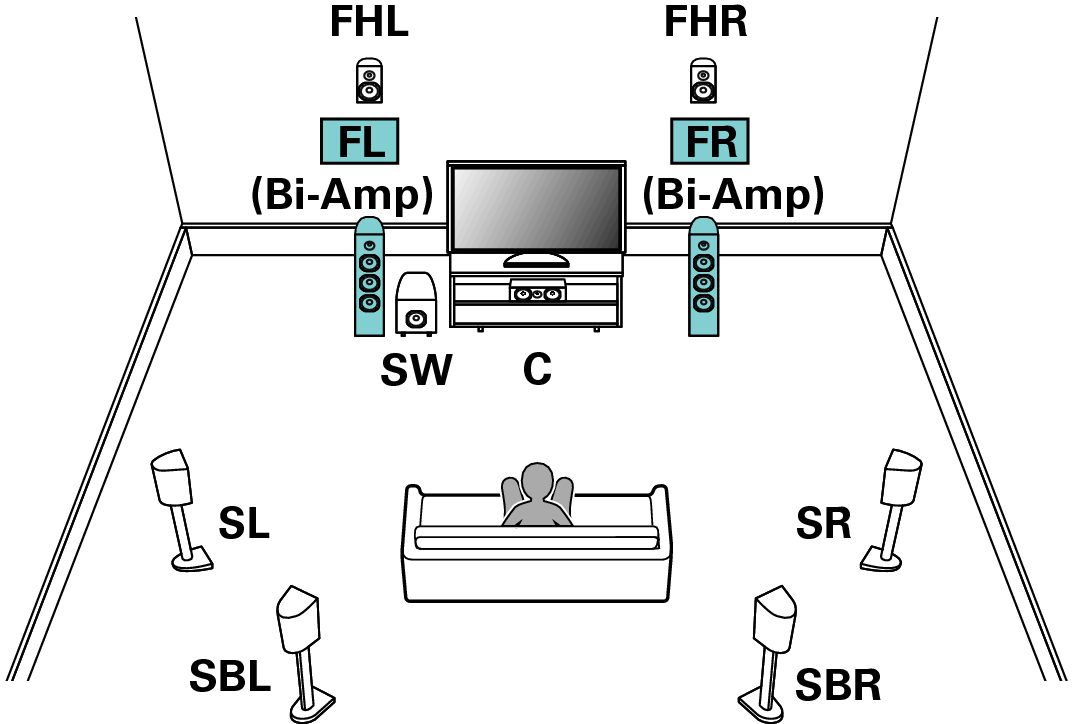

7.1-канальное воспроизведение (подключение передних динамиков с двухполосным усилением)
Данная система воспроизводит 7.1 каналов. Вы можете использовать подключение с двухполосным усилением для передних динамиков. Подключение с двухполосным усилением - метод подключения отдельных усилителей к разъемам ВЧ и НЧ динамика, который поддерживает двухполосное усиление. Данное подключение делает возможной противо-ЭДС (возврат питания без вывода) из НЧ-динамика в ВЧ-динамик без влияния на качество звука, производя более высокое качество звука.
Вы можете подключить динамики максимум для 9 каналов для MAIN ZONE. При подключении динамиков для 8 или более каналов воспроизводящие звук динамики автоматически переключатся в зависимости от входного сигнала и режима звука.
ПРИМЕЧАНИЕ
Выполняя двухполосное подключение, убедитесь, что извлекли замыкающую пластину или провод, расположенный между ВЧ и НЧ разъемами громкоговорителя.
Верхние динамики, потолочные динамики и динамики Dolby Atmos Enabled можно подсоединять к разъемам для динамиков HEIGHT1. Установите в меню подсоединяемый динамик из “Верхние” – “Макет размещ.”. ссылка

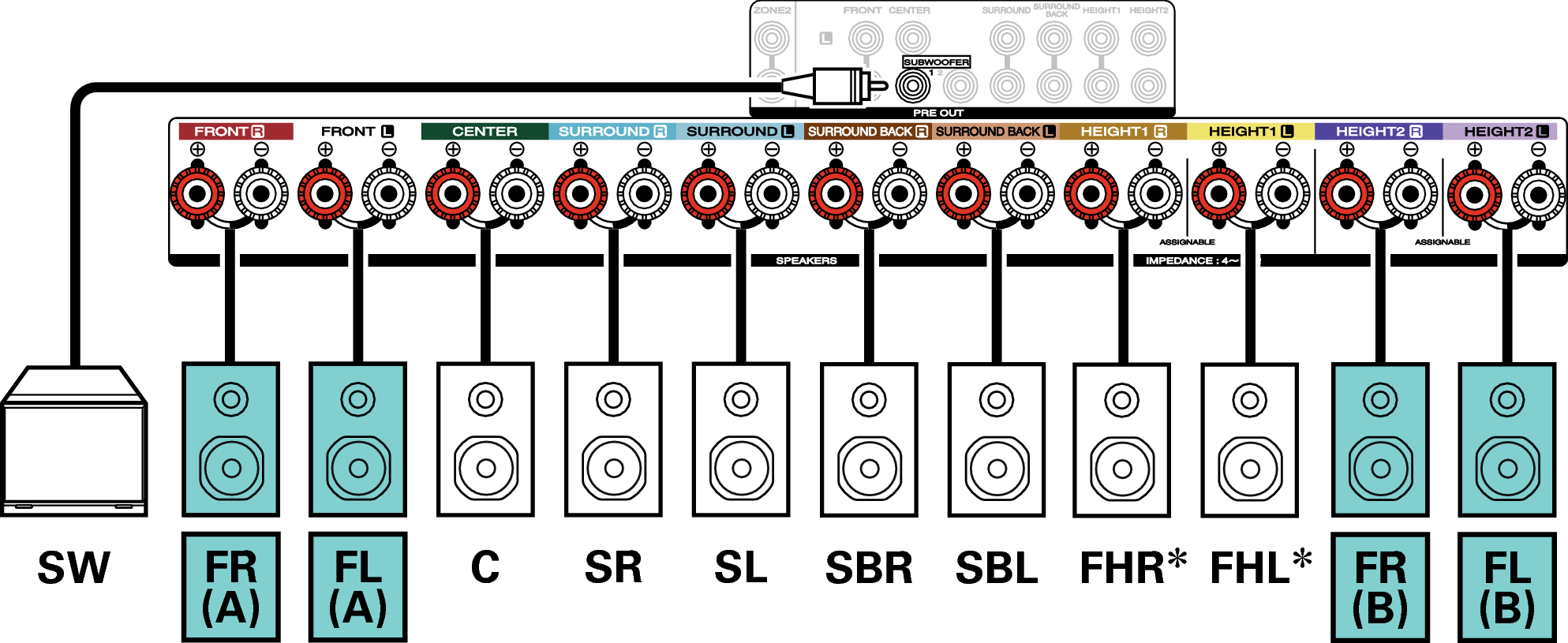

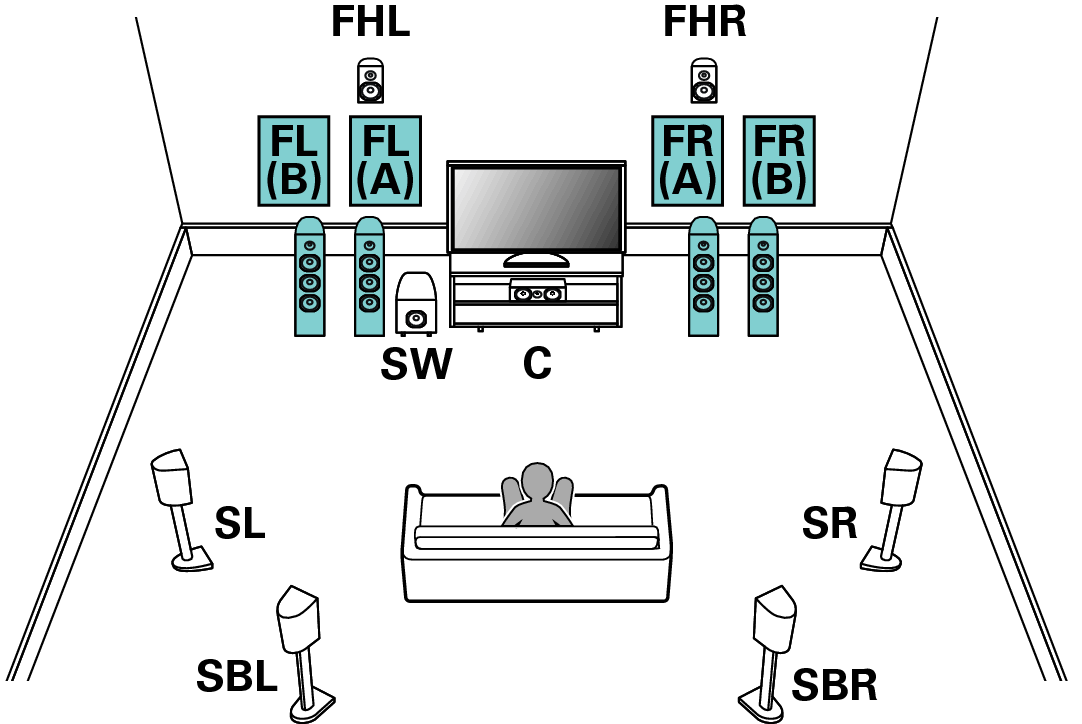

7.1-канальное воспроизведение + вторая пара фронтальных динамиков
Данная система позволяет воспроизводить между переключением передних динамиков A и B по желанию.
Вы можете подключить динамики максимум для 9 каналов для MAIN ZONE. При подключении динамиков для 8 или более каналов воспроизводящие звук динамики автоматически переключатся в зависимости от входного сигнала и режима звука.
Верхние динамики, потолочные динамики и динамики Dolby Atmos Enabled можно подсоединять к разъемам для динамиков HEIGHT1. Установите в меню подсоединяемый динамик из “Верхние” – “Макет размещ.”. ссылка

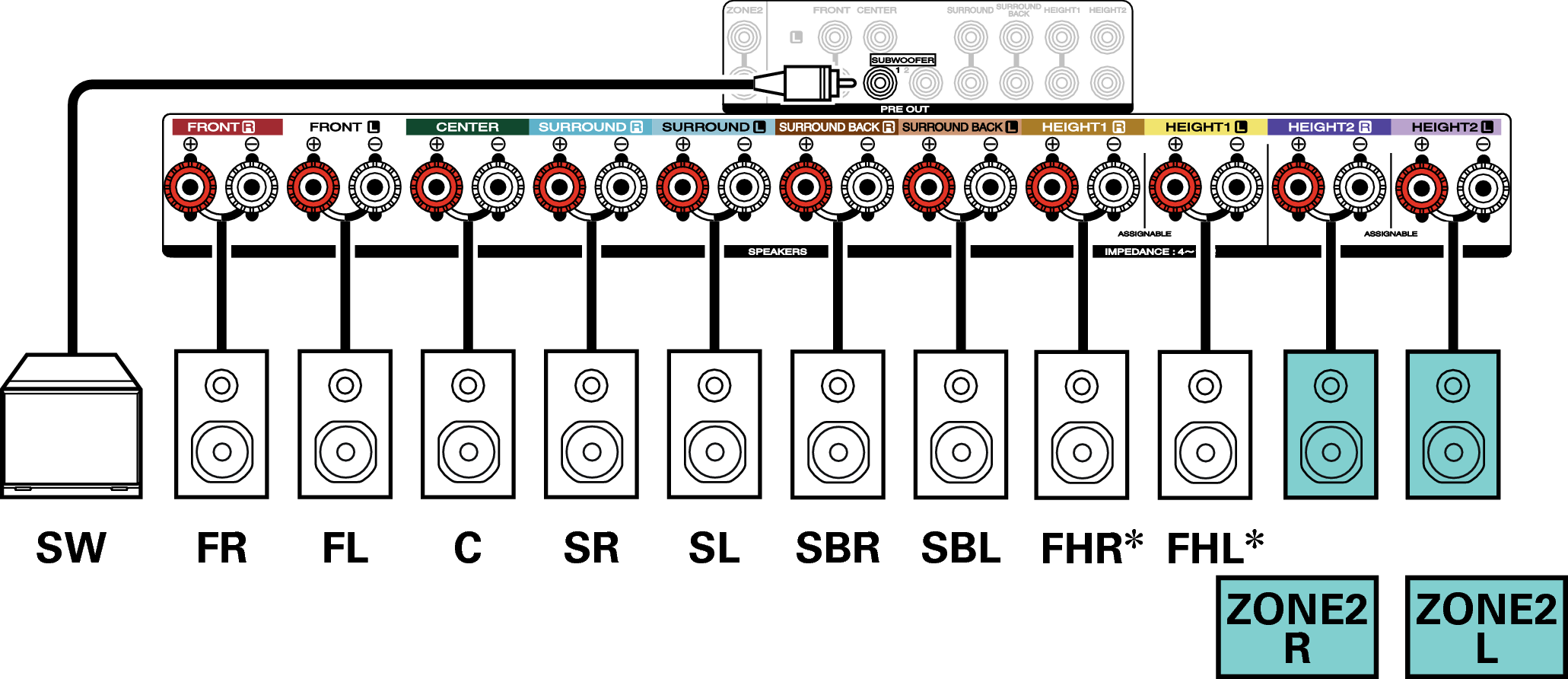

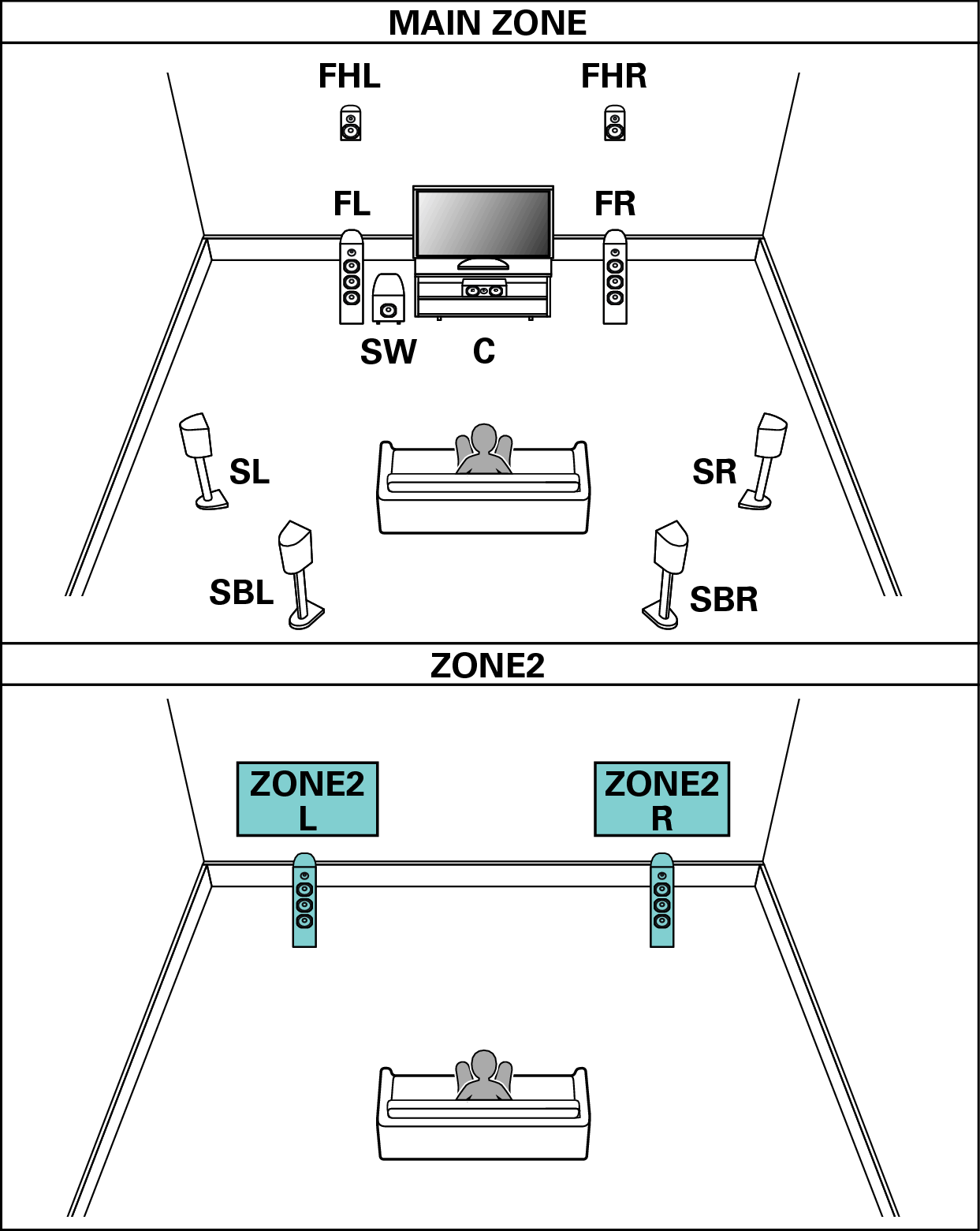

7.1-канальное воспроизведение (MAIN ZONE) + 2-канальное воспроизведение (ZONE2)
Данный тип конфигурации воспроизводит 7.1 каналов в MAIN ZONE и 2 канала в ZONE2.
Вы можете подключить динамики максимум для 9 каналов для MAIN ZONE. При подключении динамиков для 8 или более каналов воспроизводящие звук динамики автоматически переключатся в зависимости от входного сигнала и режима звука.
Верхние динамики, потолочные динамики и динамики Dolby Atmos Enabled можно подсоединять к разъемам для динамиков HEIGHT1. Установите в меню подсоединяемый динамик из “Верхние” – “Макет размещ.”. ссылка

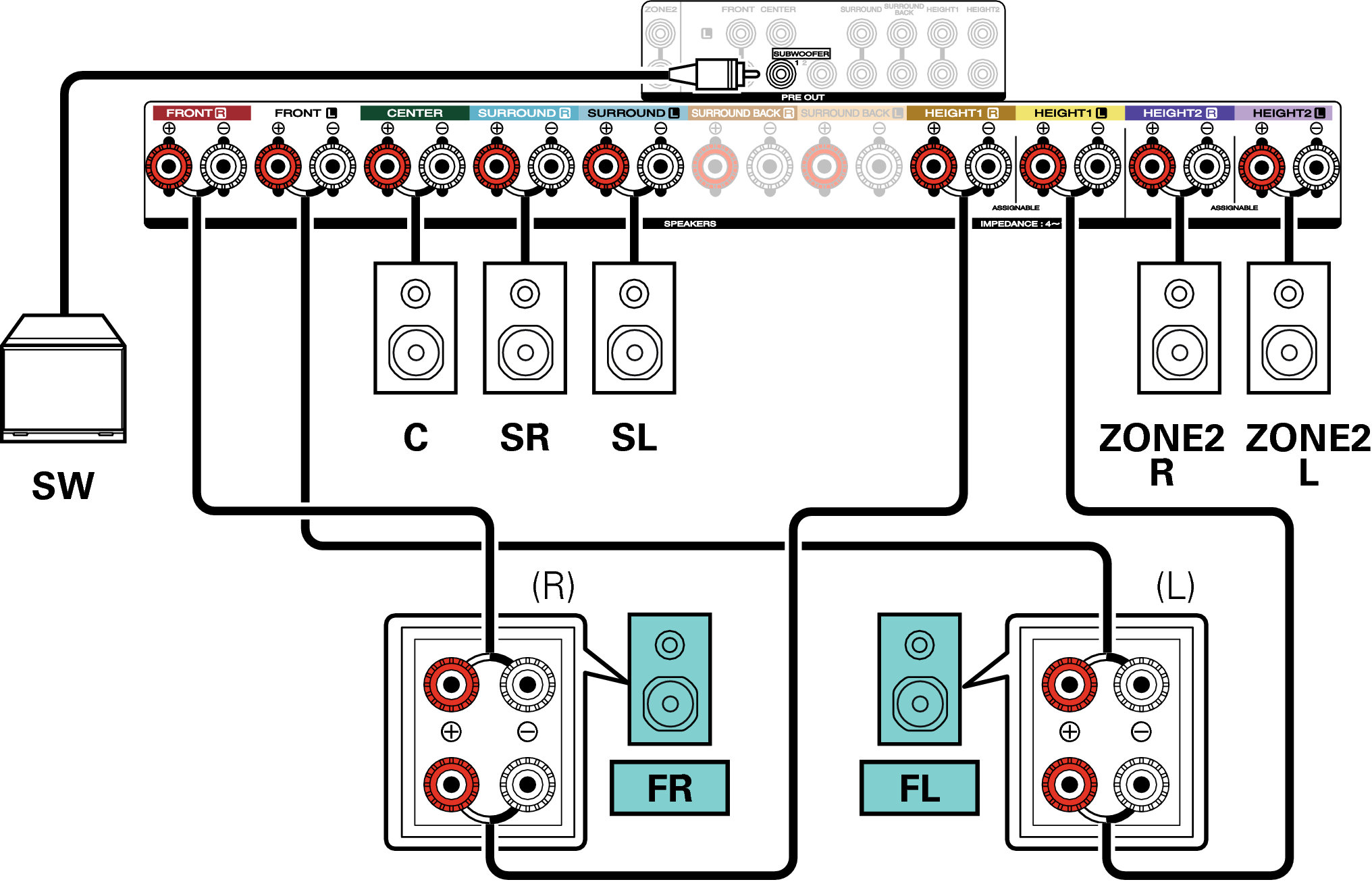

5.1-канальное воспроизведение (подключение с двухполосным усилением передних динамиков: MAIN ZONE) + 2-канальное воспроизведение (ZONE2)
Данный тип конфигурации проигрывает 5.1 каналов в MAIN ZONE и 2 канала в ZONE2. Вы можете использовать подключение с двухполосным усилением для передних динамиков в MAIN ZONE.
Подключение внешнего усилителя мощности

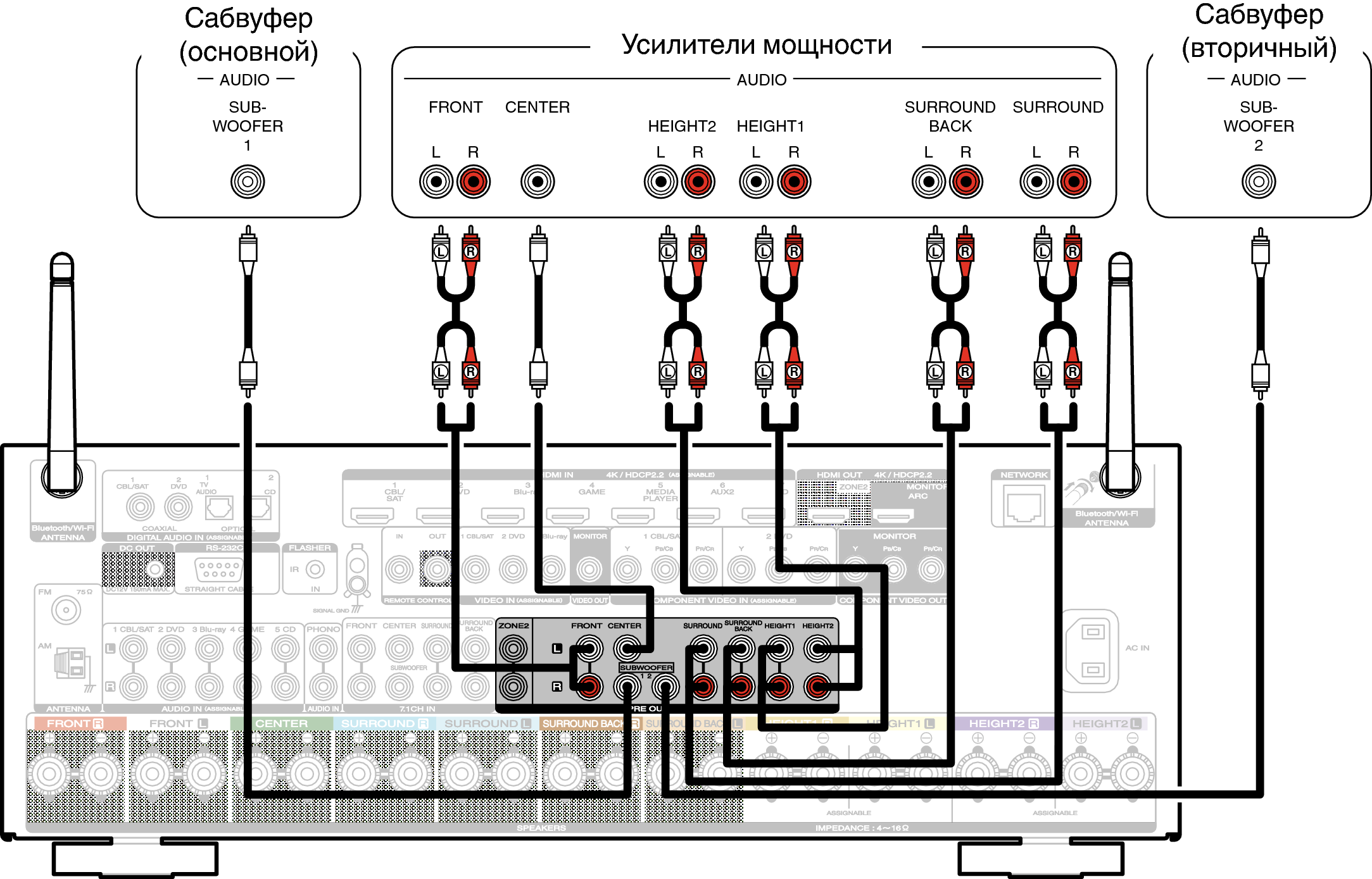

Вы можете использовать данное устройство в качестве предусилителя, подключив внешний усилитель мощности к разъемам PRE OUT. Посредством добавления усилителя на каждый канал, реальность звука можно улучшить.
Выберите разъем для подключения и подсоедините устройство.
Если используется только один тыловой динамик объемного звучания, подключите его к клемме левого канала (L).
