Задняя панель

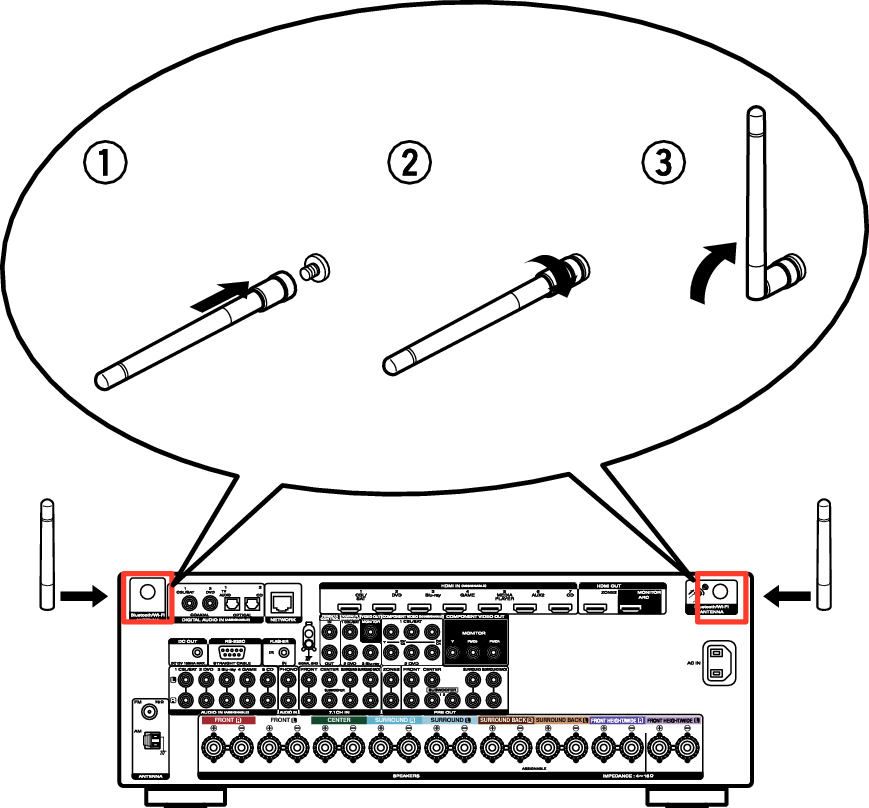

Разъемы для антенн Bluetooth/беспроводной ЛВС
Используются для подключения внешних антенн для соединения по Bluetooth/беспроводной связи при подключении к сети посредством беспроводной ЛВС или к портативному устройству посредством Bluetooth. ссылка
Разъем DC OUT
Используется для подключения устройств, оснащенных функцией триггера. ссылка
Разъемы для цифрового звука (DIGITAL AUDIO)
Разъем RS-232C
Используется для подключения устройств контроллера домашней автоматизации, подходящих к разъемам RS-232C. Обратитесь к руководству пользователя контроллера домашней автоматизации для получения дополнительной информации о функциях последовательного управления данным устройством.
Разъем FLASHER IN
Используется для подключения устройств управления наподобие BOX.
Разъем NETWORK
Используется для подключения LAN-кабеля при подключении к проводной сети ЛВС. ссылка
Разъем SIGNAL GND
Используется для подключения заземляющего провода для проигрывателя виниловых дисков. ссылка
Разъемы REMOTE CONTROL
Используется для подключения инфракрасных приемников/передатчиков для управления данным устройством и внешними устройствами из другого помещения. ссылка
Разъемы видео (VIDEO)
Разъем HDMI
Используются для подключения устройств, оборудованных разъемами HDMI. ссылка, ссылка, ссылка, ссылка
Вход AC (AC IN)
Используется для подключения шнура питания. ссылка
Гнездо FM/AM-антенны (ANTENNA)
Используется для подключения FM-антенн и рамочных АМ-антенн. ссылка
Разъемы аналогового звука (AUDIO)
Входные разъемы для 7.1-канального сигнала (7.1CH IN)
Используются для подключения устройства с многоканальным выходным аудиоразъемом. ссылка
Клеммы динамиков (SPEAKERS)
Используются для подключения динамиков. ссылка
Разъемы PRE OUT
Используются для подключения сабвуфера с встроенным усилителем или усилителя мощности для ZONE2. ссылка, ссылка
Разъемы компонентного видео (COMPONENT VIDEO)
Запрещается прикасаться к внутренним контактам разъемов на задней панели. Электростатический разряд может привести к неустранимому повреждению устройства.
