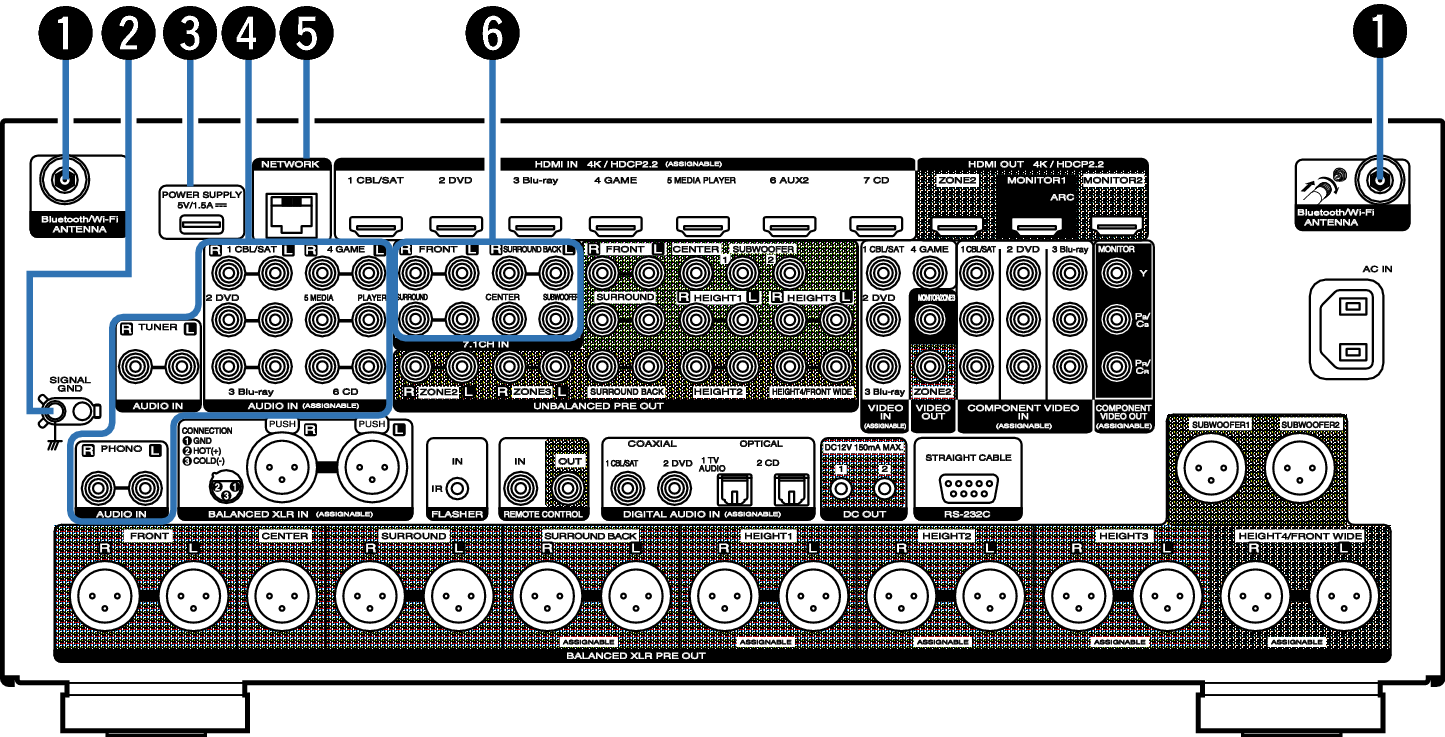

Panel tylny
Złącza Bluetooth/antena sieci bezprzewodowej LAN
Służy do podłączania załączonych anten zewnętrznych dla podłączenia Bluetooth/sieci bezprzewodowej, podczas połączenia do sieci przez sieć bezprzewodową LAN, lub podczas podłączenia do urządzenia przenośnego za pomocą Bluetooth. link

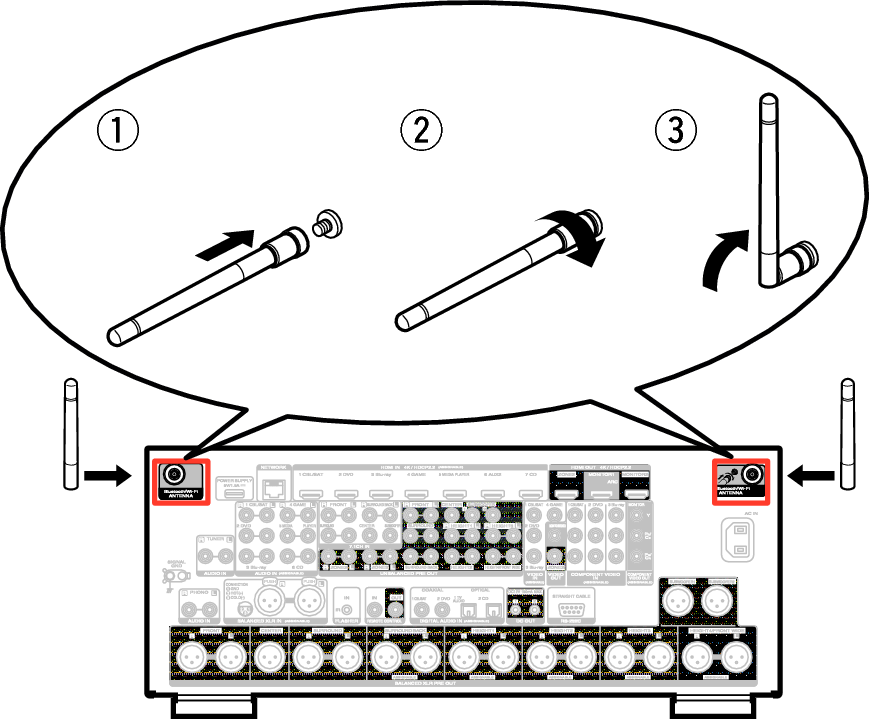

Anteny zewnętrzne dla połączenia Bluetooth/sieci bezprzewodowe należy umieścić równomiernie powyżej tylnego zespołu śrub.
Należy obrócić zgodnie z kierunkiem ruchu wskazówek zegara, dopóki anteny zostaną całkowicie połączone.
Należy obrócić antenę do góry, aby uzyskać lepszy odbiór.
Gniazdo SIGNAL GND
Służy do podłączania uziemienia dla gramofonu. link
Port USB (POWER SUPPLY)
Może służyć do zasilania odtwarzaczy strumieniowych itd.
W przypadku wymagania zasilania o wartości co najmniej 5 V/1,5 A należy użyć zasilacza AC dołączonego do urządzenia.
W celu odtworzenia zawartości z pamięci USB należy podłączyć urządzenie do portu USB na przednim panelu.
Analogowe złącza audio (AUDIO)
Do podłączania urządzeń wyposażonych w złącza dźwięku analogowego.
Złącze NETWORK
Służy do podłączenia kabla LAN, podczas podłączania do przewodowej sieci LAN. link
Złącza wejściowe dźwięku 7.1-kanałowego (7.1CH IN)
Służą do podłączania urządzenia mającego wielokanałowe złącza wyjściowe audio. link

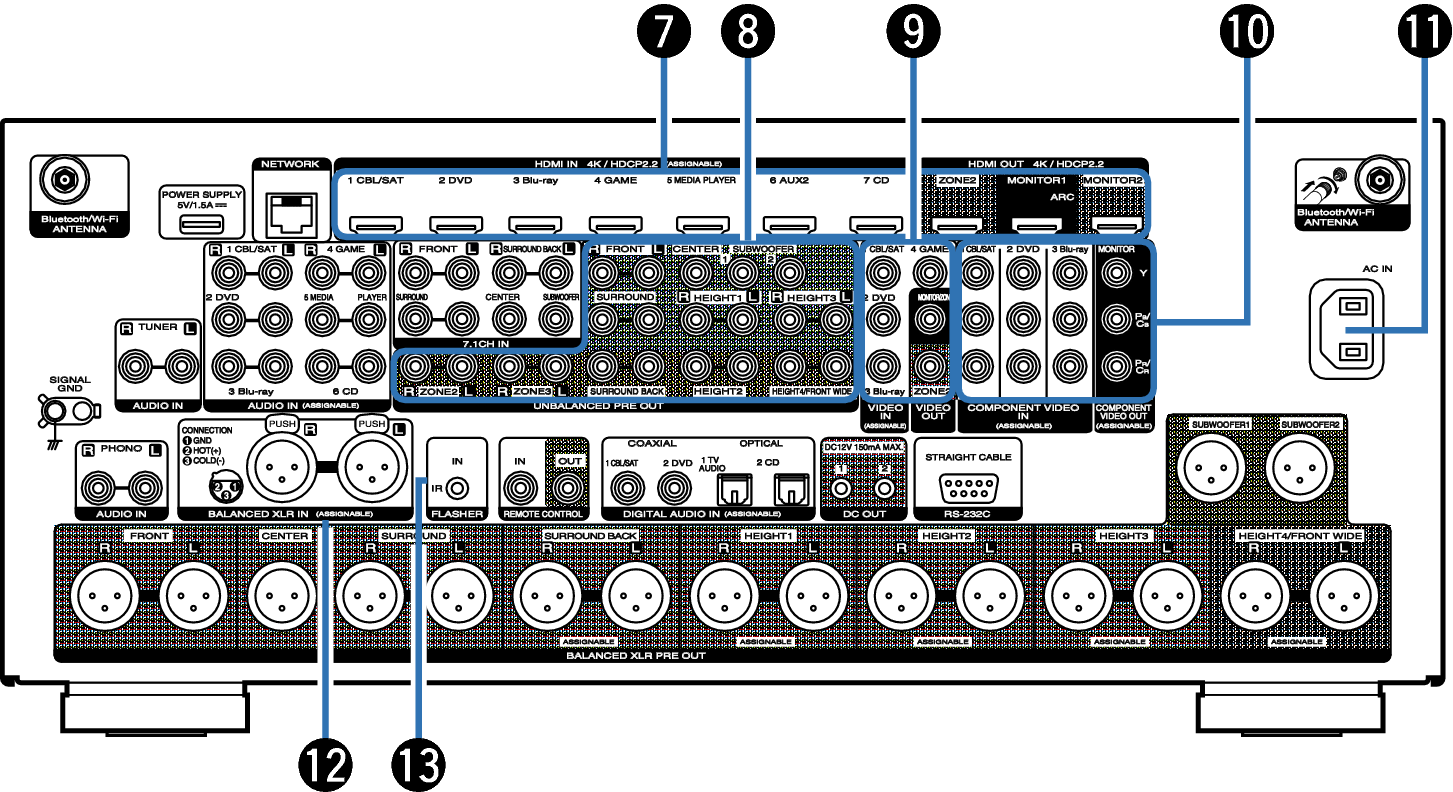

Złącze HDMI
Do podłączania urządzeń wyposażonych w złącza typu HDMI.
Złącza UNBALANCED RCA PRE OUT
Służą do podłączania wzmacniacza mocy wyposażonego w złącza wejściowe UNBALANCED RCA. link
Złącza wideo (VIDEO)
Do podłączania urządzeń wyposażonych w złącza wideo.
Złącza sygnału komponentowego wideo (COMPONENT VIDEO)
Do podłączania urządzeń wyposażonych w złącza sygnału component video.
Wejście AC (AC IN)
Do podłączania przewodu zasilania. link
Złącza BALANCED XLR IN
Used to connect devices equipped with BALANCED XLR output terminals. link

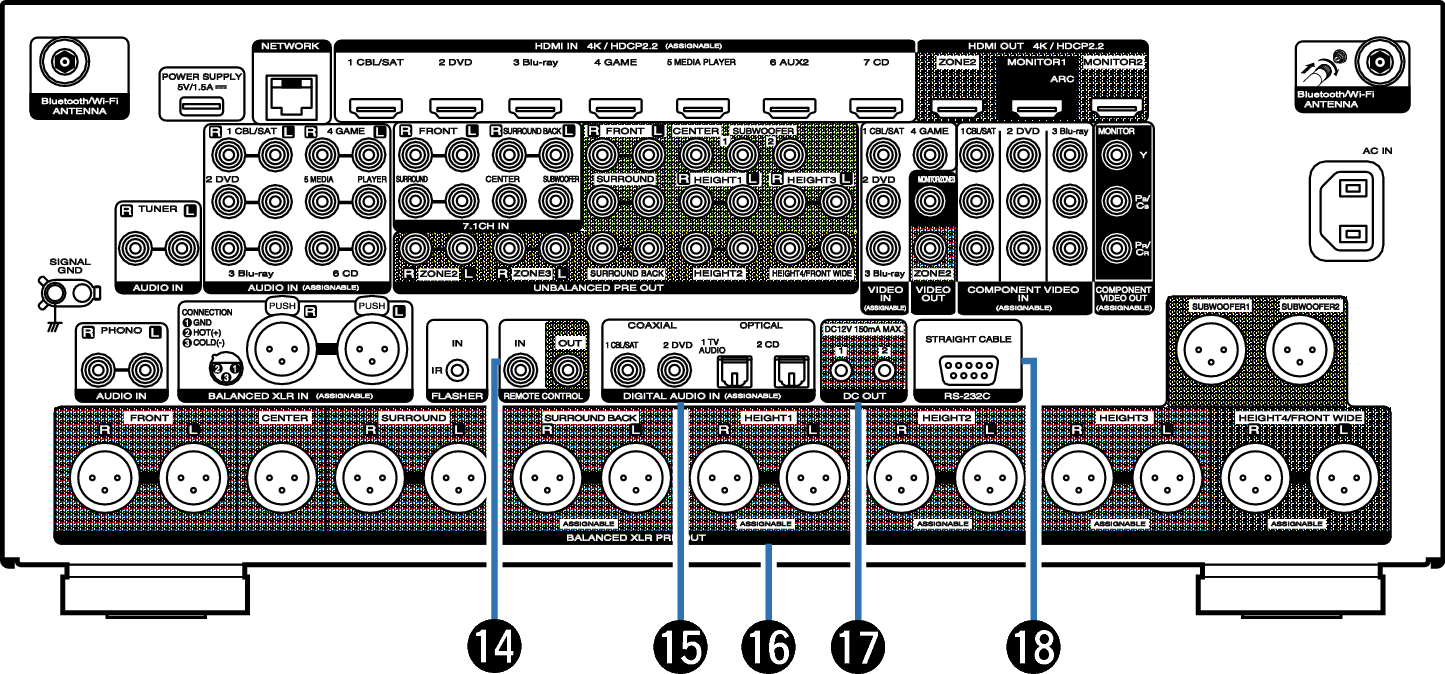

Gniazdo FLASHER IN
Używane w przypadku korzystania ze sterowania BOX lub innego takiego urządzenia sterującego do sterowania tym urządzeniem.
Gniazda REMOTE CONTROL
Do podłączania odbiorników/nadajników podczerwieni, umożliwiających obsługę tego i innych urządzeń zewnętrznych z innego pomieszczenia. link
Cyfrowe złącza audio (DIGITAL AUDIO)
Do podłączania urządzeń wyposażonych w złącza dźwięku cyfrowego.
Złącza BALANCED XLR PRE OUT
Służą do podłączania wzmacniacza mocy wyposażonego w złącza wejściowe BALANCED XLR. link
Gniazda DC OUT
Do podłączania urządzeń wyposażonych w funkcję wyzwalania. link
Złącze RS-232C
Służy do podłączania urządzeń zdalnego sterowania wyposażonych w złącza RS-232C. Aby uzyskać więcej informacji na ten temat, zapoznaj się z instrukcją obsługi zewnętrznego urządzenia zdalnego sterowania.
Wcześniej wykonaj poniższe czynności.
Włącz zasilanie amplitunera.
Wyłącz zasilanie amplitunera za pomocą zewnętrznego urządzenia sterującego.
Sprawdź, czy amplituner przełączył się w tryb oczekiwania (standby).
UWAGA
Nie dotykaj wewnętrznych szpilek w gniazdach na tylnym panelu. Ładunek elektrostatyczny przenoszony na ciele może spowodować uszkodzenie układów wewnętrznych tego urządzenia.
