Подключение 11.1-канальных динамиков
Данная система, основанная на 5.1-канальной системе, воспроизводит до 11.1 каналов одновременно.
Можно подключить до 11.2 каналов с помощью разъемов UNBALANCED RCA или BALANCED XLR.
В данном примере описано, как выполнить подключение с помощью разъемов UNBALANCED RCA.

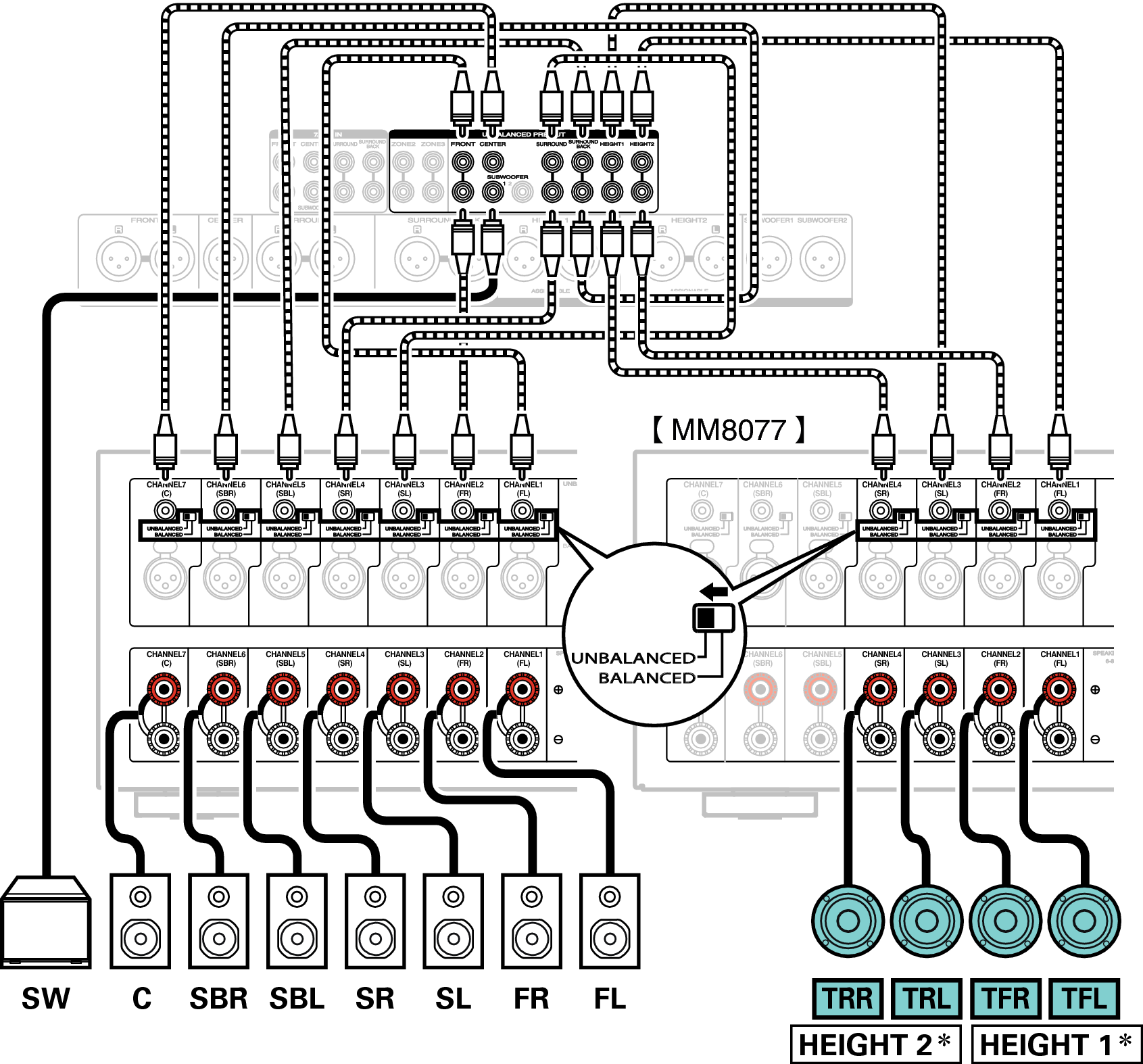

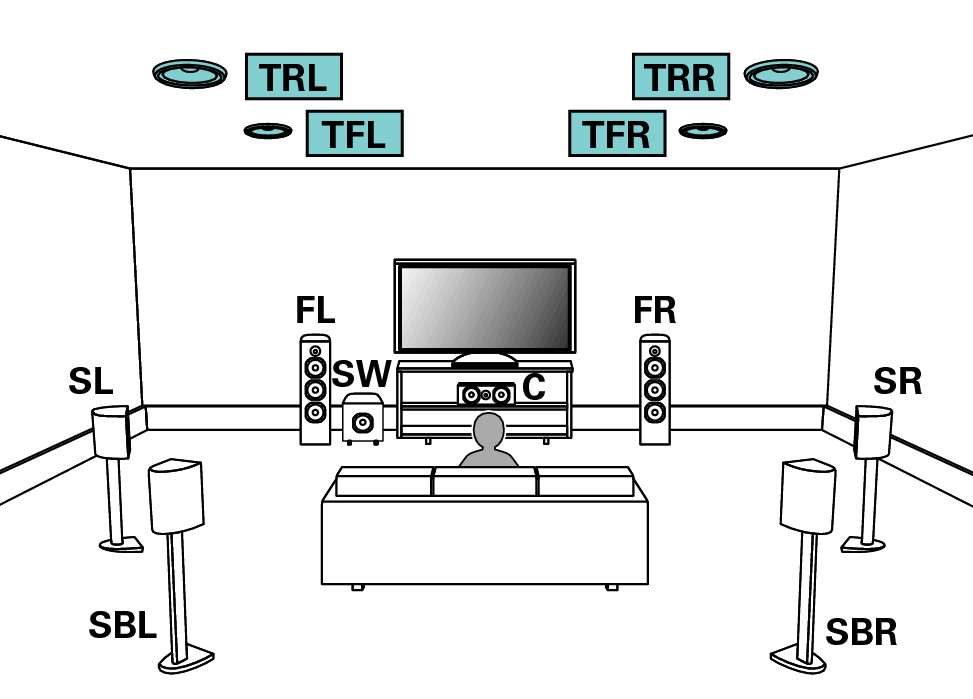

Пример соединений при использовании двух комплектов потолочных динамиков
Установите в меню для параметра “Верхние” – “Верхние АС” значение “4 кан” при выполнении соединения в этой конфигурации. ссылка
В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка

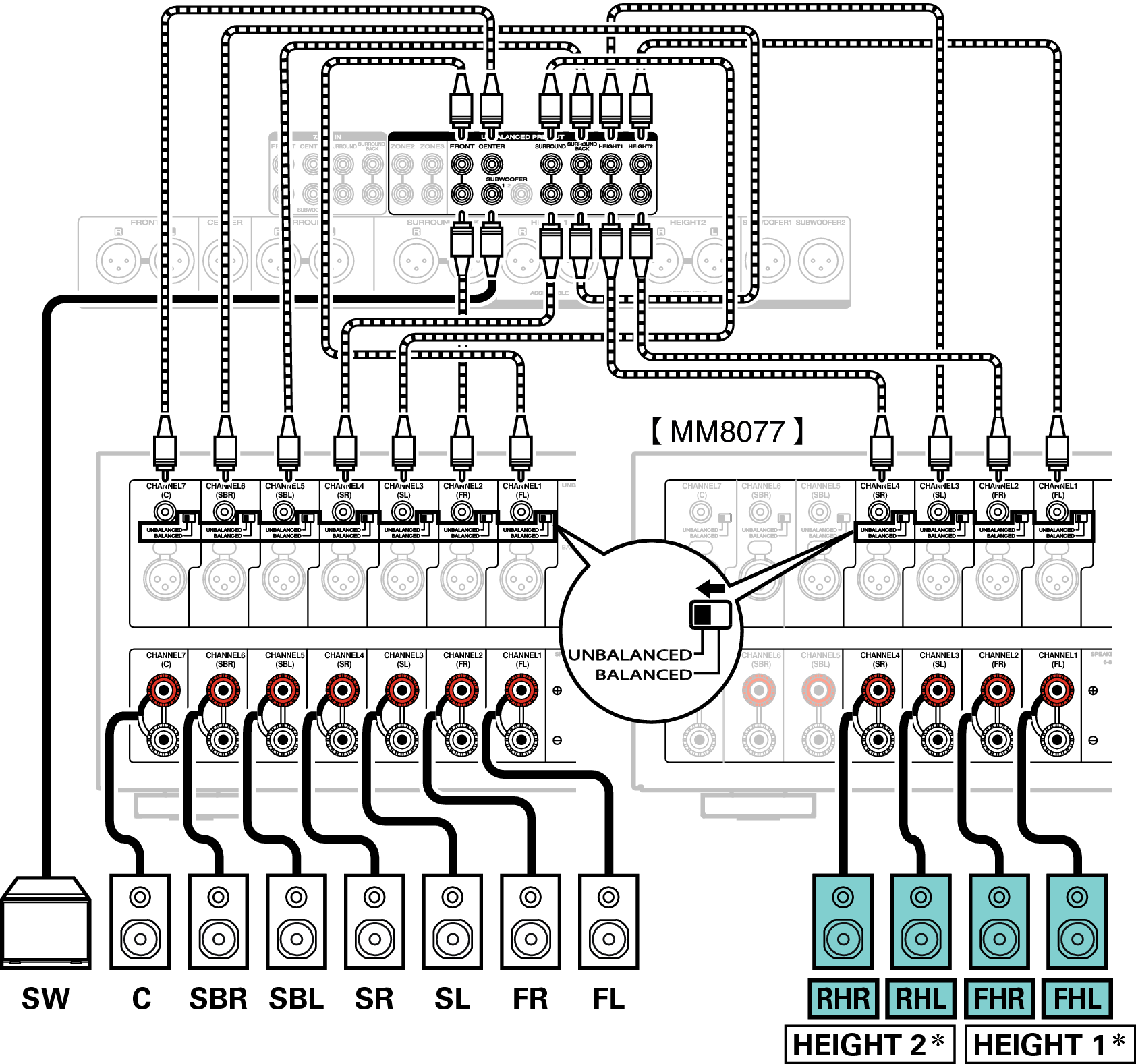

Пример соединений при использовании двух комплектов верхних динамиков
Установите в меню для параметра “Верхние” – “Верхние АС” значение “4 кан” при выполнении соединения в этой конфигурации. ссылка
В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка

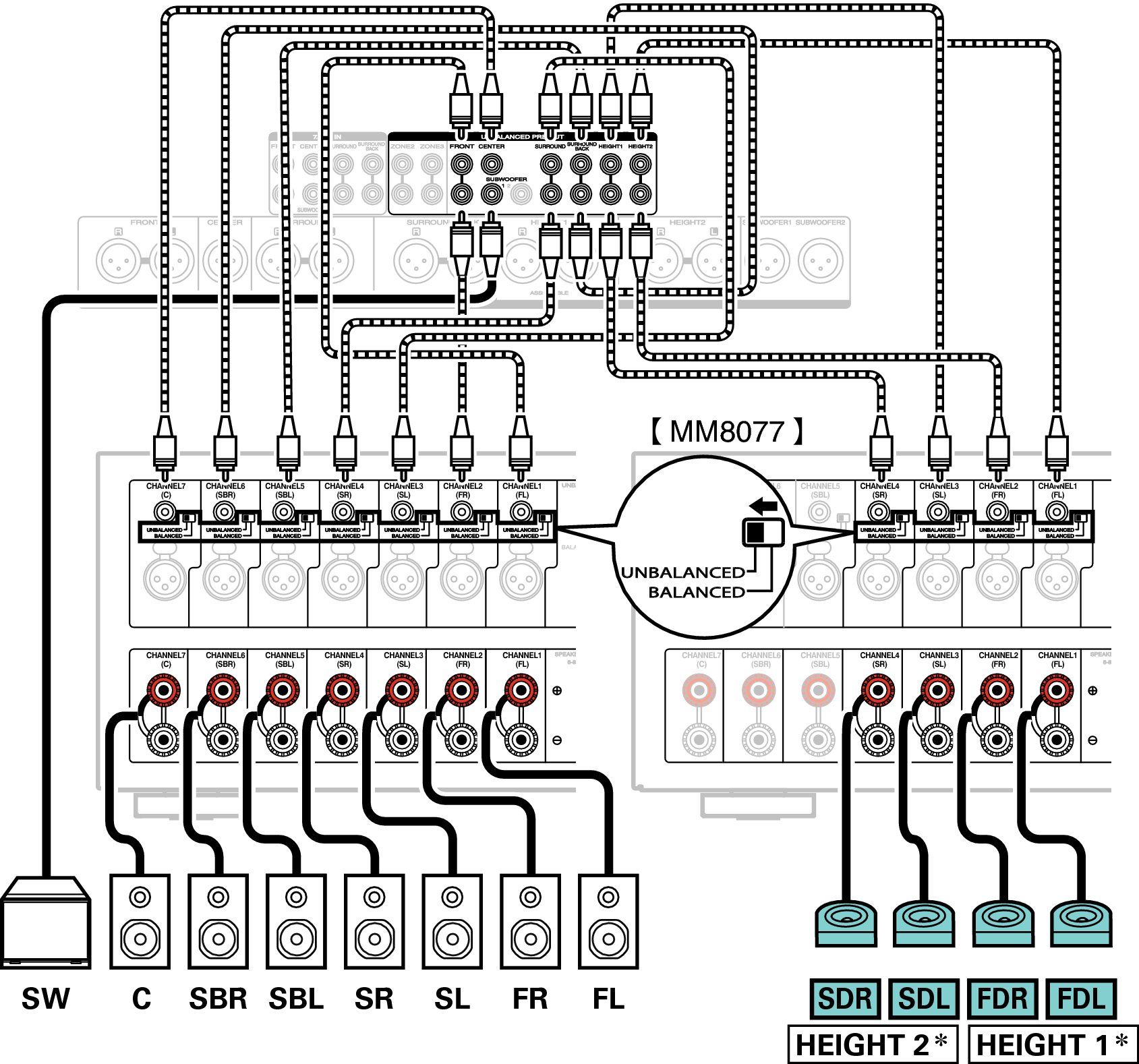

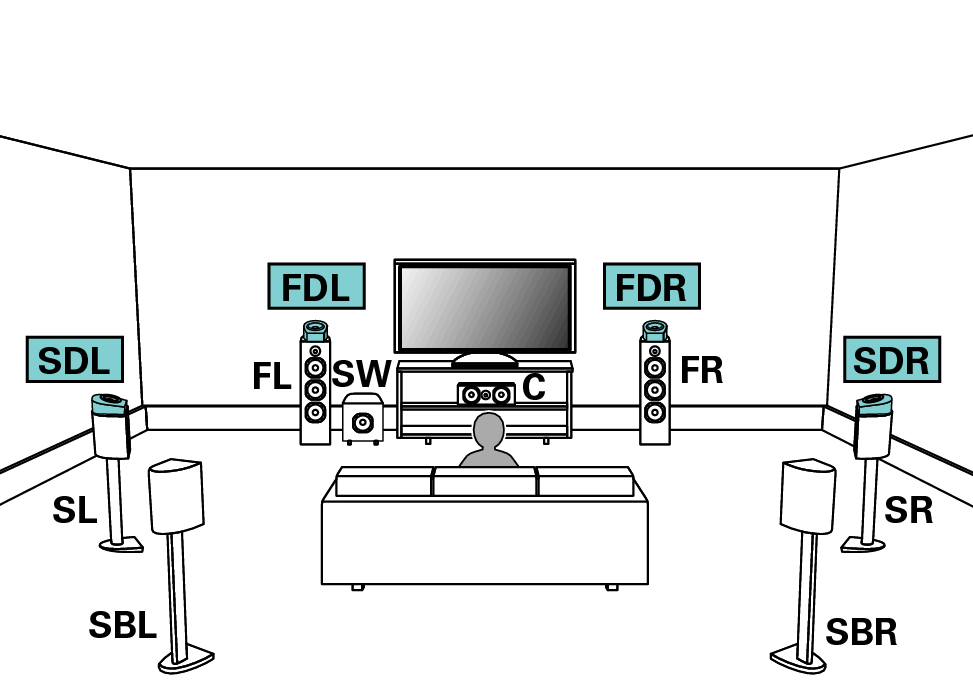

Пример соединений при использовании двух комплектов динамиков Dolby Atmos Enabled
Установите в меню для параметра “Верхние” – “Dolby АС” значение “4 кан” при выполнении соединения в этой конфигурации. ссылка
В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка

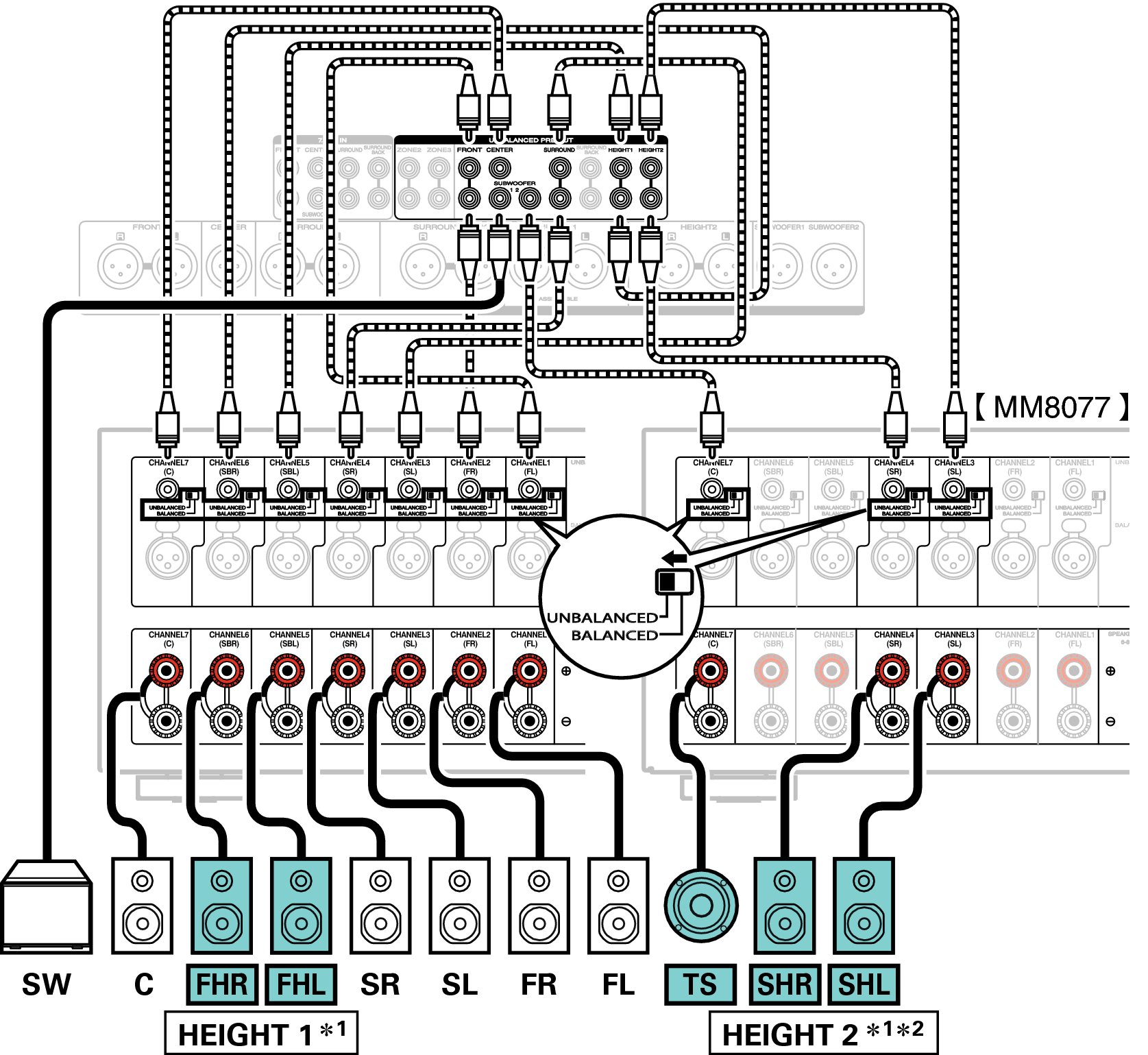

Пример соединений для 10.1-канальной системы Auro-3D
Данная конфигурация динамиков оптимизирована для воспроизведения Auro-3D.
В настройках можно изменить комбинацию каналов HEIGHT1 и HEIGHT2. ссылка
Для достижения наилучшего эффекта Auro-3D рекомендуется использовать верхние динамики объемного звучания, но можно также заменить верхние динамики объемного звучания тыловыми верхними динамиками в настройках динамиков Dolby Atmos.
Выходные каналы с разъемов HEIGHT1, HEIGHT2 RCA и HEIGHT1, HEIGHT2 XLR можно заменить на следующие шаблоны в зависимости от используемых систем динамиков.
Установите в меню этот параметр из “Назнач. усил.”. ссылка
|
Используемая комбинация верхних динамиков |
Подключенные разъемы |
|||
|---|---|---|---|---|
|
Число верхних/потолочных динамиков |
Число динамиков Dolby |
Шаблон комбинации |
HEIGHT1 RCA и HEIGHT1 XLR |
HEIGHT2 RCA и HEIGHT2 XLR |
|
Нет |
Нет |
- |
- |
- |
|
2 динамика |
Нет |
Фр. Верхние |
Фр. Верхние |
- |
|
Фр. Потолоч |
Фр. Потолоч |
- |
||
|
Потолоч Средн |
Потолоч Средн |
- |
||
|
Потолоч Тыл |
Потолоч Тыл |
- |
||
|
Тыл Верх |
Тыл Верх |
- |
||
|
4 динамиков |
Нет |
Фр. Верхние & Потолоч Ср |
Фр. Верхние |
Потолоч Средн |
|
Фр. Верхние & Потолоч Тыл |
Фр. Верхние |
Потолоч Тыл |
||
|
Фр. Верхние & Тыл Верх |
Фр. Верхние |
Тыл Верх |
||
|
Фр. Верхние & Бок Верх |
Фр. Верхние |
Боковые Верхние |
||
|
Фр. Потолоч & Потолоч Тыл |
Фр. Потолоч |
Потолоч Тыл |
||
|
Фр. Потолоч & Тыл Верх |
Фр. Потолоч |
Тыл Верх |
||
|
Потолоч Ср & Тыл Верх |
Потолоч Средн |
Тыл Верх |
||
|
Нет |
2 динамика |
Фронт Dolby |
Фронт Dolby |
- |
|
Бок Dolby |
Бок Dolby |
- |
||
|
Тыл Dolby |
Тыл Dolby |
- |
||
|
2 динамика |
2 динамика |
Фронт Dolby & Потолоч Тыл |
Фронт Dolby |
Потолоч Тыл |
|
Фронт Dolby & Тыл Верх |
Фронт Dolby |
Тыл Верх |
||
|
Фр. Верхние & Бок Dolby |
Фр. Верхние |
Бок Dolby |
||
|
Фр. Верхние & Тыл Dolby |
Фр. Потолоч |
Тыл Dolby |
||
|
Топ Фронт & Окр Dolby |
Фр. Верхние |
Бок Dolby |
||
|
Фр. Потолоч & Тыл Dolby |
Фр. Потолоч |
Тыл Dolby |
||
|
Нет |
4 динамиков |
Фронт Dolby & Окр Dolby |
Фронт Dolby |
Бок Dolby |
|
Фронт Dolby & Тыл Dolby |
Фронт Dolby |
Тыл Dolby |
||
|
Используемая комбинация верхних динамиков |
Подключенные разъемы |
||||
|---|---|---|---|---|---|
|
Число верхних/ |
Число динамиков |
Шаблон комбинации |
HEIGHT1 RCA |
HEIGHT2 RCA |
SUBWOOFER 2 PRE OUT |
|
4 динамиков |
Нет |
Фр. Верхние & Бок Верх |
Фр. Верхние |
Боковые Верхние |
Сабвуфер 2 |
|
Фр. Верхние & Тыл Верх |
Фр. Верхние |
Тыл Верх |
Сабвуфер 2 |
||
|
5 динамиков |
Нет |
Фр. Верхние & Бок Верх & Потолочн Окруж |
Фр. Верхние |
Боковые Верхние |
Потолочн Окруж |
|
Фр. Потолоч & Тыл Верх & Потолочн Окруж |
Фр. Верхние |
Тыл Верх |
Потолочн Окруж |
||
Для достижения наилучшего эффекта Auro-3D рекомендуется использовать верхние динамики объемного звучания, но можно также заменить верхние динамики объемного звучания тыловыми верхними динамиками в настройках динамиков Dolby Atmos.
