マルチゾーンのスピーカーを接続する

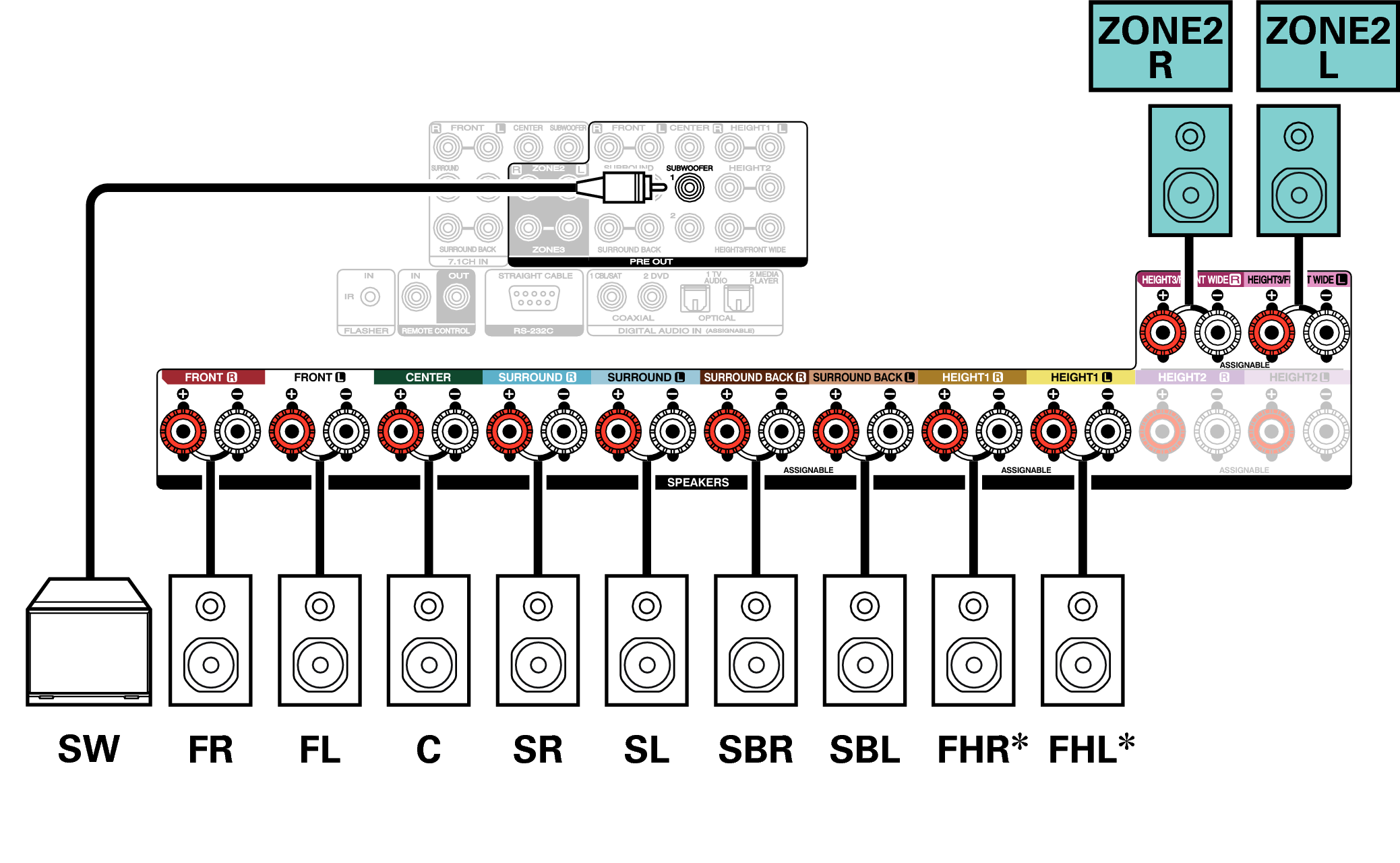

9.1チャンネル再生(メインゾーン)+2チャンネル再生(ゾーン2またはゾーン3)

メインゾーンでは9.1チャンネル再生をおこない、ゾーン2では2チャンネル再生をおこなうシステムです。
(ゾーン2の代わりにゾーン3の音声をスピーカーから出力することができます。(アサインモード:9.1ch + ZONE3))

Pict SP Layout 7.1 2ch JP
Conne SP 9.1 2ch S85U

HEIGHT1スピーカー端子には、ハイトスピーカー、天井スピーカーまたはDolby Atmos Enabledスピーカーを接続できます。メニューの“ハイト” - “レイアウト”で接続する天井スピーカーを設定してください。こちら

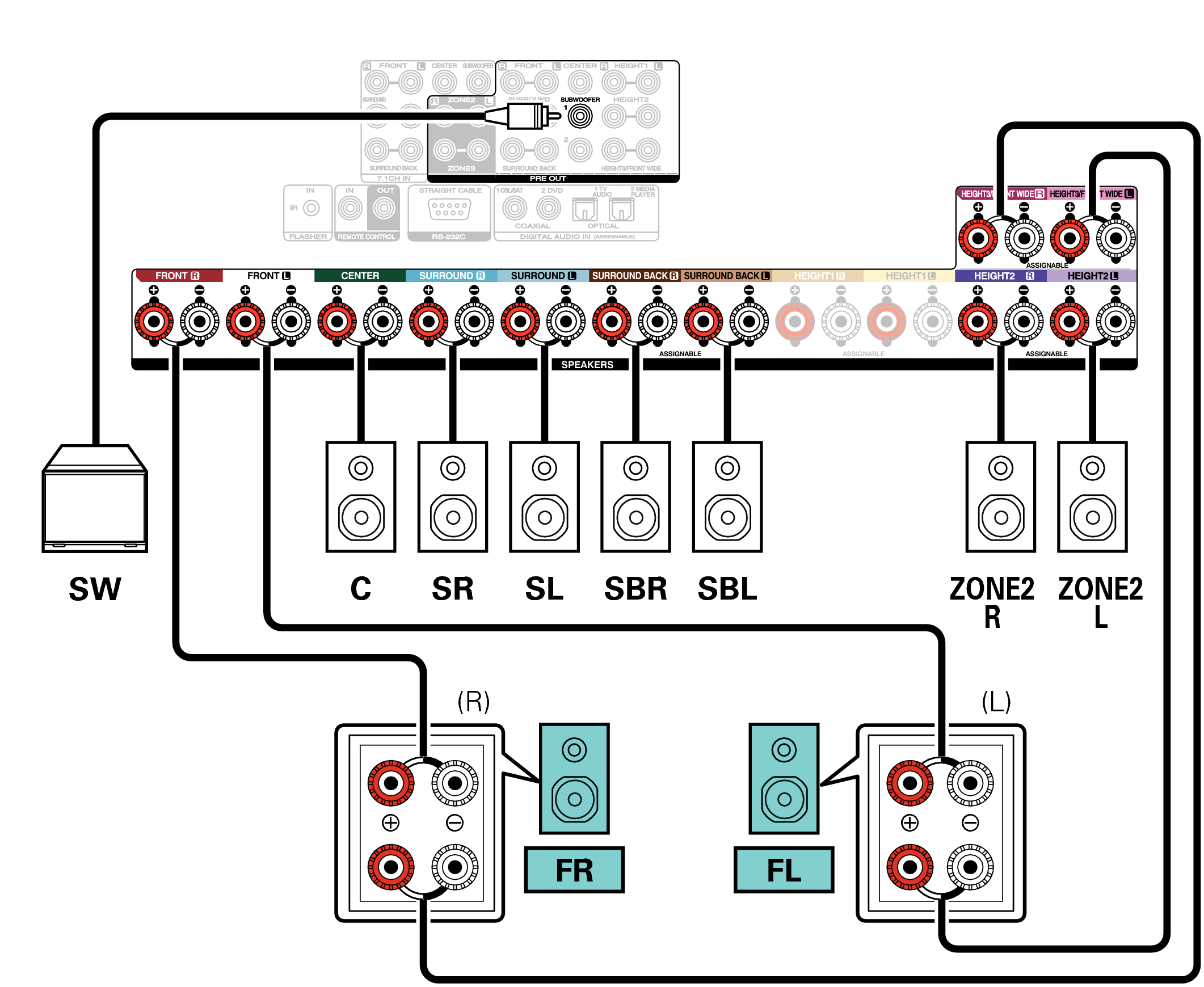

7.1チャンネル再生(フロントスピーカーのバイアンプ接続:メインゾーン)+2チャンネル再生(ゾーン2)

メインゾーンでは7.1チャンネル再生をおこない、ゾーン2では2チャンネル再生をおこなうシステムです。メインゾーンのフロントスピーカーはバイアンプ接続ができます。

Pict SP Layout 7.1 BiAmp 2ch
Conne SP 7.1 BiAmp 2ch S85U

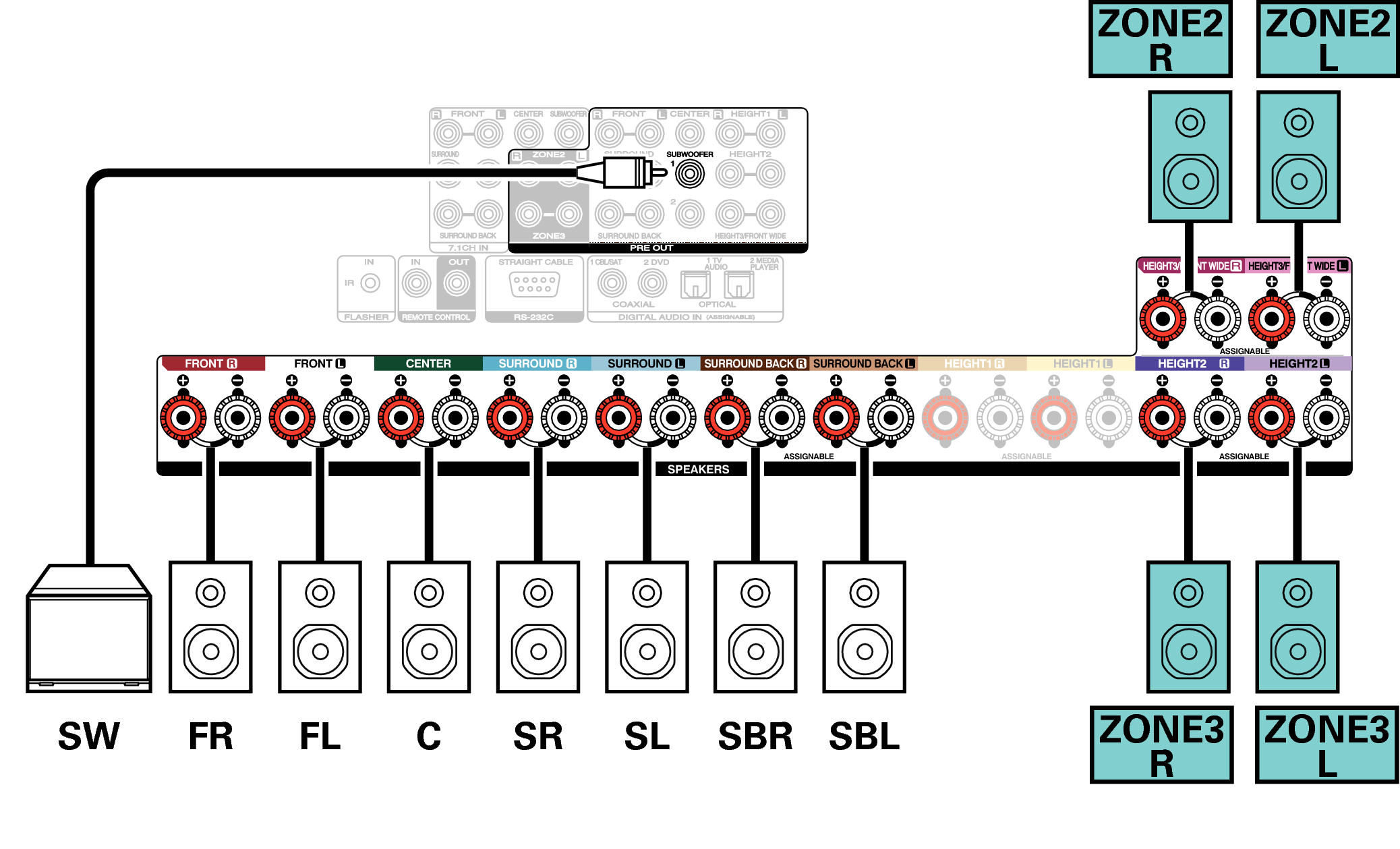

7.1チャンネル再生(メインゾーン)+2チャンネル再生(ゾーン2)+2チャンネル再生(ゾーン3)

メインゾーンでは7.1チャンネルの再生をおこない、ゾーン2とゾーン3でそれぞれ2チャンネルの再生をおこなうシステムです。

Pict SP Layout 7.1 2ch JP
Conne SP 7.1 2ch S85U

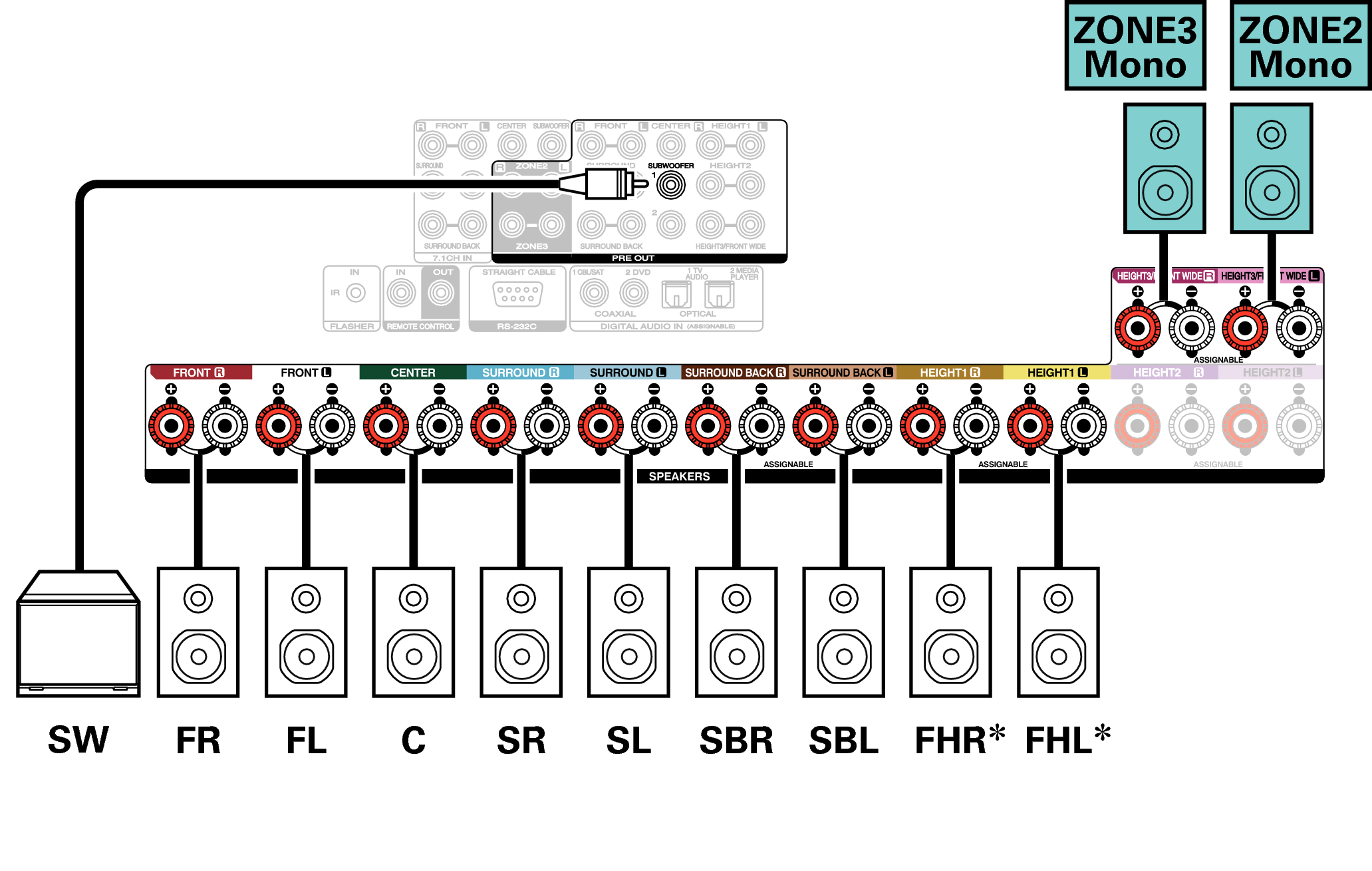

9.1チャンネル再生(メインゾーン)+1チャンネル再生(ゾーン2)+1チャンネル再生(ゾーン3)

メインゾーンでは9.1チャンネル再生をおこない、ゾーン2とゾーン3ではそれぞれモノラル再生をおこなうシステムです。

Pict SP Layout 7.1 1ch JP
Conne SP 9.1 1ch S85U

HEIGHT1スピーカー端子には、ハイトスピーカー、天井スピーカーまたはDolby Atmos Enabledスピーカーを接続できます。メニューの“ハイト” - “レイアウト”で接続する天井スピーカーを設定してください。こちら
